Nutzerinformation
für Lasttrennschalter der Baureihe DHS NU/DHS NUS
Diese Nutzerinformation richtet sich an die Elektrofachkraft. Aufgrund
erheblicher Gefährdungspotenziale ist der Einbau von Geräten dieser
Art nicht für den elektrotechnischen Laien geeignet. Die Anleitung ist
aufzubewahren, um ein späteres Nachschlagen zu ermöglichen. Der
Betreiber der elektrischen Anlage ist über die Anwendung und Funktion
dieses Schutz-gerätes aufzuklären.
Anwendungs- und Warnhinweise
1. Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet
werden.
2. Der Anwender ist auf den regelmäßigen Funktionstest mittels der Prüftaste T
hinzuweisen.
3. Die Entsorgung unterliegt den gesetzlichen Regelungen der Europäischen Union
(WEEE/ElektroG).
Weitere Informationen und Datenblätter finden Sie auf www.doepke.de über die
Artikelnummer oder durch Scannen des QR-Codes auf der Gehäusefront.
Bestimmungsgemäßer Gebrauch
Lasttrennschalter gemäß IEC 60947-3 sind besonders geeignet für den Einsatz in Haupt-
und Unterverteilungen. Mit der NU-Funktion können Anlagenteile im Fehlerfall sicher
unter Last oder bei Überlast getrennt werden. Die Abschaltung erfolgt unmittelbar
am Gerät. Prüfen Sie die NU-Funktion regelmäßig mit der Testtaste T. Der Test
erhöht die Lebensdauer des Lasttrennschalters, da beim Auslösen die Mechanik
bewegt wird.
Die Zusatzfunktion überwacht das speisende Netz im Hinblick auf folgende Fehler:
Neutralleiterabbruch, Phasenausfall, Fremdspannung am Neutralleiter, unsymme-
trische Über- oder Unterspannung sowie unsymmetrische Phasenverschiebungen.
Elektrischer Anschluss und Montage
Schließen Sie das Gerät entsprechend dem Schaltbild und der Klemmenbezeichnung
auf dem Gerät an. Die Einspeisung sollte vorzugsweise an den Klemmen N, 3, 5 und
7 erfolgen. Dies ermöglicht eine vereinfachte Isolationsmessung. Montieren Sie das
Gerät auf einer Tragschiene (TS 35) gemäß DIN EN 60715. Verwenden Sie ein geeignetes
Gehäuse, das mechanischen Schutz, den erforderlichen Berührschutz sowie Schutz
vor schädlichen Umwelteinflüssen bietet.
Prüfung und Funktionskontrolle
1. Anzeige prüfen
• Nach Einschalten der Netzspannung muss die grüne LED „Betrieb"
leuchten. Sie signalisiert die Betriebsbereitschaft der Zusatzfunktion.
2. Funktionstest durchführen
• Drücken Sie die Testtaste „T".
• Der DHS muss ohne Verzögerung abschalten; der Knebel befindet
sich danach in der Mittelstellung.
• Ein Wiedereinschalten auf Stellung „1" ist nur möglich, wenn Sie den Knebel
zunächst nach unten in Stellung „0" bewegen.
• Die Betriebsanzeige unterhalb des Knebels zeigt den Status der Kontakte
an: rot = geschlossen, grün = geöffnet.
• Dieser Test ist bei bestimmungsgemäßem Gebrauch mindestens halb-
jährlich, bei Einbau in nicht ortsfesten Anlagen je nach Vorschrift arbeits
täglich zu wiederholen.
• Bei Nichtauslösung muss das Gerät unverzüglich ausgetauscht werden.
Der Betreiber ist hierauf hinzuweisen.
Funktion Netzüberwachung
Die Netzüberwachung ist aktiv, sobald das Gerät mit Netzspannung versorgt wird.
Nach Anlegen der Netzspannung leuchtet die grüne LED „Betrieb".
Bei einem Netzfehler leuchtet zusätzlich die rote LED „Netzfehler". Die Netzüber-
wachung erkennt folgende Fehler und schaltet anschließend ab:
• Abbruch des Neutralleiters
• Phasenausfall
• Fremdspannung am Neutralleiter*
• unsymmetrische Über- und Unterspannung*
• unsymmetrische Phasenverschiebung*
*Schwellwerte und Abschaltzeiten entnehmen Sie dem Datenblatt.
Für den Betrieb des DHS NU/DHS NUS müssen alle aktiven Leiter (N, L1, L2, L3)
angeschlossen sein. Fehlt einer dieser Leiter, ist ein Einschalten nicht möglich und
ein Netzfehler (rote LED) wird angezeigt.
3930318 | 08/2025 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
Sonderfunktion DHS NUS (Messsensor)
Geräte der Baureihe DHS NUS sind Lasttrennschalter mit einem sogenannten Senso-
reingang. Sie erkennen die gleichen Netzfehler wie die Geräte der Baureihe DHS NU
(siehe Kapitel „Funktion Netzüberwachung"). Die Einspeisung erfolgt an den Klemmen
N, 3, 5 und 7. Dabei ist die Klemme N der Sensoreingang. Schließen Sie diesen Punkt
an die Neutralleiterschiene des Einspeisenetzes an. Der Neutralleiter der Anlage
wird nicht am DHS NUS angeschlossen. Schließen Sie den Anlagenneutralleiter
stattdessen an die Neutralleiterschiene an. Im Fehlerfall werden auf der Anlagenseite
nur die Leiter L1, L2 und L3 getrennt.
Ein Verdrahtungsbeispiel finden Sie im Kapitel „Schaltungsbeispiel".
Isolationsprüfung
Führen Sie die Isolationsprüfung mit Prüfgeräten gemäß DIN EN 61557-2 durch.
Die Einspeisung von oben erleichtert die Isolationsprüfung der elektrischen Anlage.
So muss der Schalter während der Prüfung lediglich ausgeschaltet sein und die
Messung kann auf der Anlagenseite erfolgen. Führen Sie keine Isolationsprüfung
bei eingeschaltetem Lasttrennschalter oder auf der Seite mit den ungeradzahligen
Klemmen (N, 3, 5, 7) durch. Dies kann aufgrund des internen Netzteils zu fehlerhaften
Messwerten führen. Falls eine Messung auf dieser Seite erforderlich ist, klemmen
Sie den Schalter für die Dauer der Prüfung ab.
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den
Endverbraucher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht
sich nicht auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung
oder bestimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und
Materialfehlern, die innerhalb der Gewährleistungsfrist erkannt werden, leistet
unser Werk kostenlos Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt,
wenn das Gerät unbefugt geöffnet wurde.

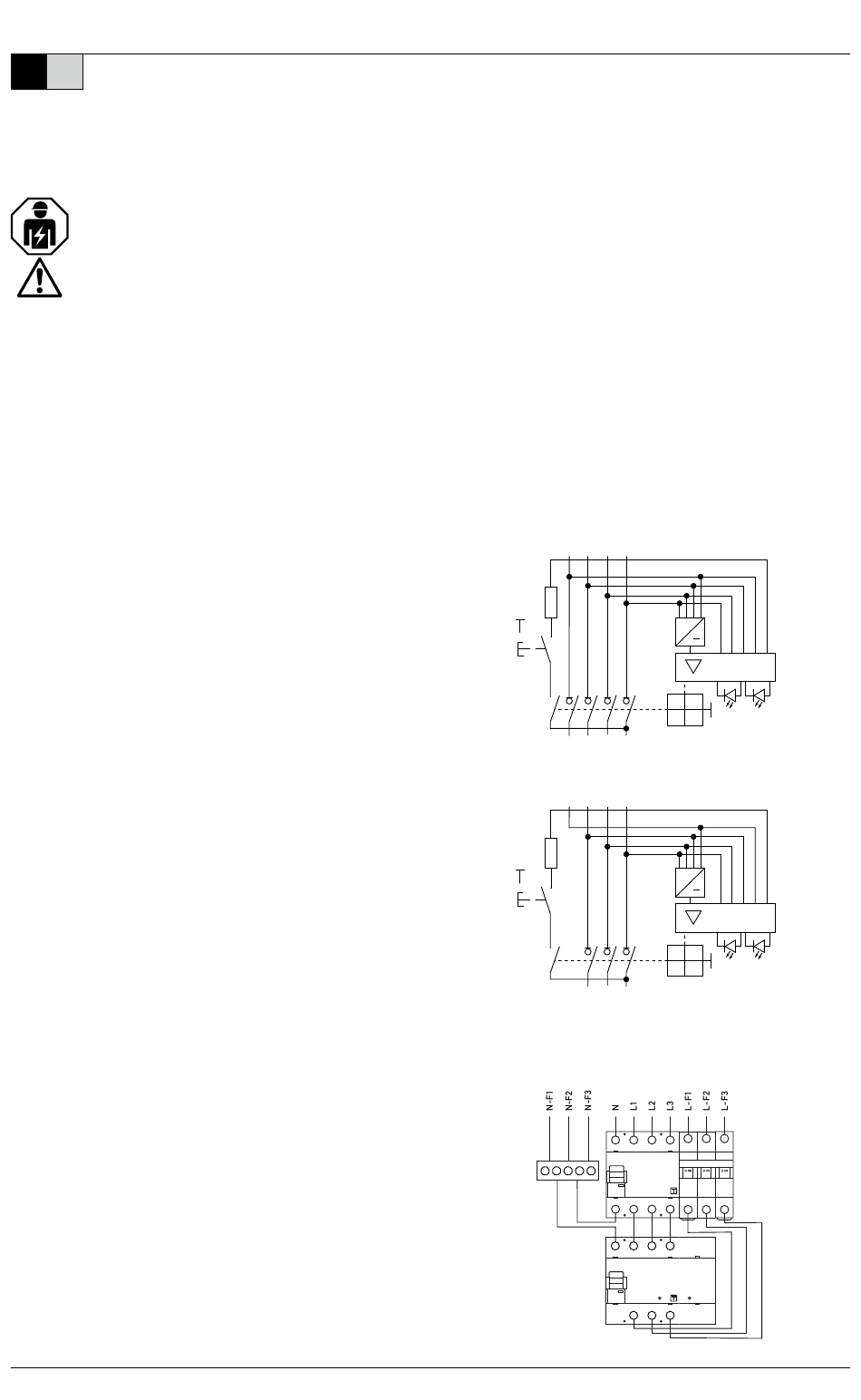

Schaltbilder
N 3 5
N 4 6
S DHS 6 NU
N 3 5
4 6
S DHS 6 NUS
Schaltungsbeispiel
N
7
~
8
7
~
8
DFS 4
F1 F2 F3
DHS 6 NUS
