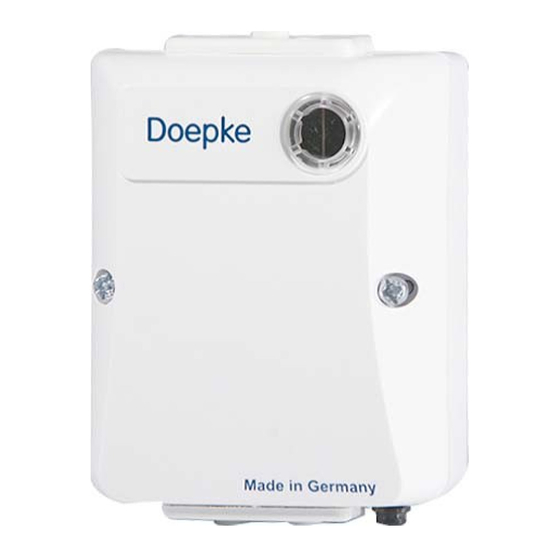

Doepke DASY 10-2/230V Bedienungsanleitung

Doepke
• Wirkungsweise
Der Dämmerungsschalter vergleicht die
vorhandene Beleuchtungsstärke mit der
eingestellten Einschaltschwelle. Unter-
schreitet die Beleuchtungsstärke die ge-
wünschte Einschaltschwelle, wird nach
Ablauf einer Einschaltverzögerung das
intern mit der Netzspannung verbunde-
ne Lastrelais des Dämmerungsschalters
eingeschaltet. Wird mit zunehmender
Beleuchtungsstärke die Ausschaltschwel-
le erreicht, schaltet das Lastrelais nach
Ablauf der Ausschaltverzögerung wieder
ab.
Bedienungsanleitung Die Verzögerung sorgt dafür, dass das
Lastrelais des Dämmerungsschalters bei
Dämmerungsschalter
kurzen Lichteinwirkungen (Blitz, Auto-
scheinwerfer usw.) nicht anspricht.
DASY 10-2/230V
• Montage
DASY 10-2/24V
Die Installation darf nur von einer auto-
DASY 10-2/12V
risierten Fachkraft durchgeführt werden.
DASY 16-2/230V
Die Montage des Dämmerungsschalters
erfolgt zweckmäßigerweise an einer
Außenwand, die vor direktem Sonnen-
licht geschützt ist. Gut eignen sich daher
• Wirkungsweise
Nord- oder Ostwände. Für eine Mast-
• Montag e
oder Rohrmontage sind optional zwei
• Einschaltschwell e
Edelstahlbügel erhältlich, die sich mit der
• Ausschaltschwell e
Gehäuserückseite verschrauben lassen
• Ein-/Ausschaltverzögerungszei t
und als Aufnahme für eine Befestigungs-
• Hinweis e
schelle dienen.
• Garanti e
Um den Feuchtigkeitsschutz bei Au-
• Mastmontageset (optional )
ßenmontage oder in Umgebungen mit
• Funktionsdiagram m
Spritzwasseranfall zu gewährleisten,
• Anschlus s
müssen die Kontrolldiode und die Poten-
• Maß e
ziometerachse stets nach unten weisen.
• Empfohlene Abisolierun g
Der Anschluss sollte vorzugsweise durch
• Technische Date n
die untere Kabeleinführung erfolgen.
Nur wenn Spritzwassereinwirkung aus-
3932141 /11/2009
Doepke
geschlossen werden kann, ist die Ver- wird, werden die Schaltverzögerungen
wendung der oberen Kabeleinführung für 5 Minuten auf 1 Sekunde verringert.
zulässig. Die Adern der Anschlussleitung Dadurch schaltet das Lastrelais nahezu
müssen mit beiliegenden Siliconschläu- synchron mit der Kontrolldiode, um die
chen versehen werden. korrekte Funktion des Gerätes und der
Soll der Schalter bei größtmöglicher Dun- Last unmittelbar überprüfen zu können.
kelheit einschalten, ist darauf zu achten, Sollen die Verzögerungszeiten vorzeitig
dass der Lichteinfall nicht durch über- aktiviert werden, so ist die Netzversor-
hängende Dächer oder ähnliches gestört gung des Gerätes kurzzeitig zu unterbre-
wird. Die geschaltete Beleuchtungsquelle chen.
darf nicht direkt auf den Sensor zurück-
wirken, da der Dämmerungsschalter • Hinweise
sonst infolge der größeren Helligkeit Bei sonnigem Wetter oder bei einem un-
nach dem Einschalten wieder abschaltet. günstigen Montageort mit viel Lichtein-
fall, reicht das Abdecken der Linse mit
• Einschaltschwelle der Hand zur Testzwecken nicht immer
Nach Anschluss der Betriebsspannung aus. Der Einschaltpunkt kann nicht er-
ist das Potenziometer zur Einstellung der reicht werden, weil durch das Gehäuse
Einschaltschwelle auf Linksanschlag (‚) zuviel Licht eindringt. In solchen Fällen,
zu bringen. Liegt die gewünschte Außen- verwenden Sie zur Verdunklung die Ver-
helligkeit vor, ist das Potenziometer lang- packung oder eine anderes lichtundurch-
sam nach rechts (☼) zu drehen, bis die lässiges Hilfsmittel.
Kontrolldiode gerade aufleuchtet. Da-
mit ist die Einschaltschwelle auf die ge- Die Zuleitung des Gerätes muss über den
wünschte Beleuchtungsstärke eingestellt. angegebenen Leitungsschutzschalter ab-
Das Lastrelais schaltet nach Ablauf der gesichert werden.
Einschaltverzögerung ein.
• Garantie
• Ausschaltschwelle Für fachgerecht montierte, unveränderte
Die Ausschaltschwelle E ist fest auf den Geräte gewähren wir ab Kauf durch den
AUS
1,5fachen Wert der Einschaltschwelle E Endverbraucher die gesetzliche Gewähr-
EIN
eingestellt. Wird die Ausschaltschwelle leistungsfrist. Die Garantie bezieht sich
bei zunehmender Helligkeit überschrit- nicht auf Transportschäden sowie Schäden,
ten, so erlischt die Kontrolldiode und das die durch Kurzschluss oder Überlastung
Lastrelais schaltet nach Ablauf der Aus- entstanden sind. Bei Fertigungs- und Ma-
schaltverzögerungszeit ab. terialfehlern, die innerhalb der Gewähr-
leistungsfrist erkannt werden, leistet unser
• Ein-/Ausschaltverzögerungszeit Werk kostenlosen Ersatz.
Sobald die Einschaltschwelle durch eine
Bedienung des Potentiometers verändert
Satz-, Druckfehler und technische Änderungen vorbehalten / subject to technical changes and misprints
Doepke
• Mastmontageset (optional)
1. 2. 3.
1. An der Rückseite werden die Edelstahlbügel befestigt.
2. Edelstahl-Befestigungsschelle um den Mast legen.
3. Dämmerungsschalter ausrichten und Befestigungsschelle spannen.
• Funktionsdiagramm
• Doepke Schaltgeräte GmbH & Co. KG • Stellmacherstraße 11 • D-26506 Norden
Doepke
• Anschluss
• Empfohlene Abisolierung
• Maße
• TEL: +49 (0)4931 1806-0 • E-MAIL: info@dopeke.de • INTERNET: www. doepke.de
Doepke
• Technische Daten
Betriebsspannung
250 V AC, 250 V AC,
Bemessungsspannung nach EN
50Hz 50Hz
230 V AC 24 V AC/DC 12 V AC/DC 230 V AC
Betriebsspannung
± 10%, 50 Hz ± 10% ± 10% ± 10%, 50 Hz
Ausgang
Art Schaltrelais
Kontakt 1 Schließer µ, intern mit der Eingangsspannung verbunden
Leitungsschutzschalter max. 10 A max. 16 A
Schaltleistung 2300 VA 3680 VA
Max. Kondensator für Parallel-
70 µF 140 µF
kompensation
Schaltspiele > 1000000
Eigenverbrauch bei Nennlast 2,5 W
Überspannungsschutz Nein
Einschaltverzögerung 10 s (1 s)
a)
Ausschaltverzögerung
40 s (1 s) a)
Schaltschwellen
Einschaltwert, einstellbar 1-200 lux
Ausschaltwert 1,5 x Einschaltwert
Kontrollanzeige
Rote Leuchtdiode: Ein Einschaltschwelle überschritten (unverzögert)
Rote Leuchtdiode: Aus Ausschaltschwelle überschritten (unverzögert)
Anschlüsse
Art Zugbügelklemmen
Klemmbereich 0,4 mm ∅ bis 4 mm 2 (starr)
Anzugsdrehmoment 0,5 Nm
Gehäuse
Maße 95 x 70 x 53 (H x B x T in mm)
Art Aufputzgehäuse für Wand- oder optionale Mastmontage
b)
Schutzart IP54
Material Polycarbonat (PC)
Artikelnummer 09 500 043 09 500 041 09 500 040 09 500 042
Gewicht 0,139 kg 0,136 kg 0,140 kg 0,144 kg
Zubehör Befestigungsset 09 500 049
b)
a) Diese Werte gelten für 5 Minuten nach der letzten Einschaltschwellenänderung
b) Optional erhältliches Befestigungsset
