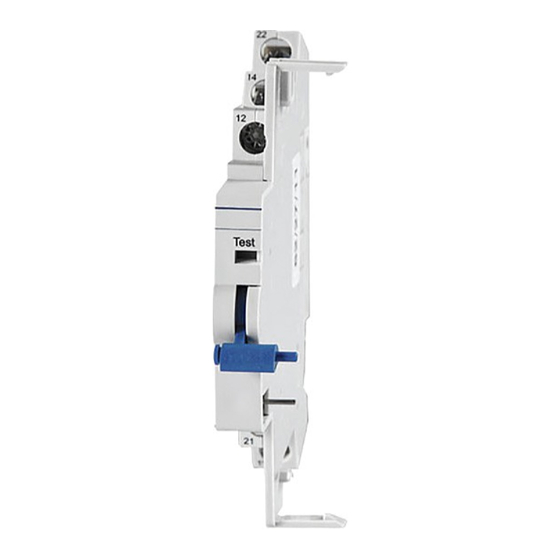

Betriebs- und Montageanleitung Hilfsschalter DHi 2 / DHi 11

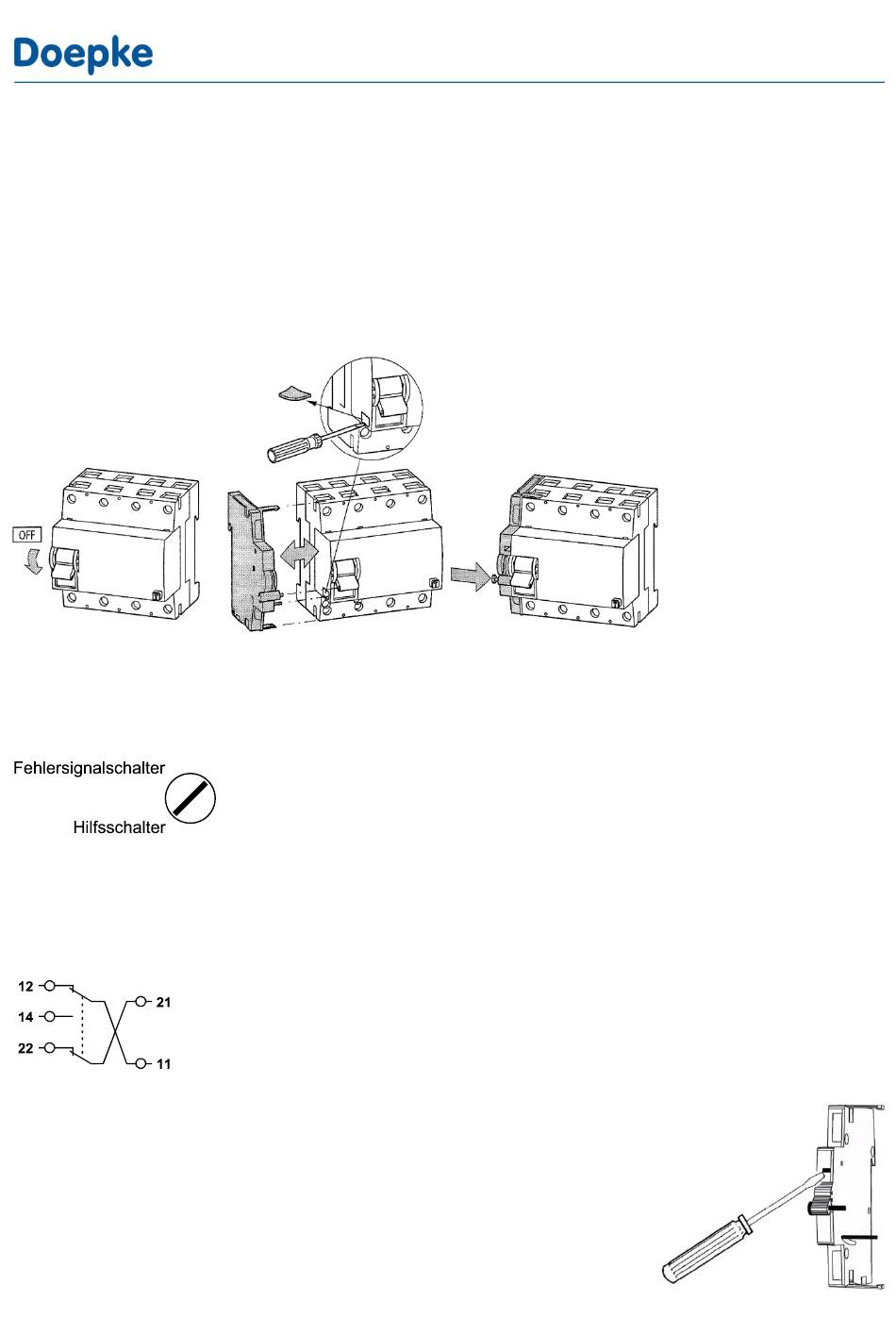

Montage:
Die Installation soll nur von einer autorisierten Fachkraft vorgenommen werden. Die Montage des Hilfsschalters
erfolgt zusammen mit dem FI-Schutzschalter. Dadurch ist die Kombination sowohl einfach in den Montageverbund
einsetzbar, als auch zu lösen. Am jeweiligen Gerät ist eine Öffnung für den Auslösestift vorgesehen. Diese wird mit
Hilfe eines Schraubendrehers ausgebrochen.
Achtung:
Beim Ausbrechen der Öffnung dürfen keine Gehäuseteile in das Innere des Gerätes fallen. DHi 2 (schwarzer
Knebel) für Geräte mit schwarzem Knebel, DHi 11 (blauer Knebel) für Geräte mit blauem Knebel.
Vorwählbare Einstellung:
Vor der Montage in die Verteilung ist die gewünschte Funktion einzustellen. Die Einstellung wird mit Hilfe eines
Schraubendrehers durch Drehen der seitlichen Stellschraube vorgenommen.
Anschluss:
Der Hilfsschalter ist mit einem potentialfreien Wechslerkontakt und einem potentialfreien Öffnerkontakt
ausgestattet. Alle Anschlussklemmen sind so angeordnet, dass sie auch im Montageverbund leicht von oben
erreichbar sind.
Testfunktion:
Durch die Testfunktion besteht die Möglichkeit, die Hilfskontakte auch ohne FI-
Schutzschalter zu schalten und damit die Funktion des Hilfsschalters zu prüfen,
ohne den Hauptstromkreis zu unterbrechen.
Hierzu wird die Verbindungsachse des Hilfsschalters zum Schaltknebel des FI-
Schutzschalters herausgezogen. Mit einem kleinen Schraubendreher kann jetzt
durch den auf der Vorderseite des Hilfsschalters mit Test bezeichneten Prüfschlitz
die Testfunktion ausgelöst werden.
Bei Öffnen des Gerätes erlischt der Garantieanspruch.
Stellmacherstr. 11
Hilfsschalter: Anzeige der Kontaktstellung des FI-Schutzschalters
Signalschalter:
Fehler ausgelöst.
Nennspannung
Nennstrom
Anschlussklemmen
max. Anzugsdrehmoment
26506 Norden Tel.: 04931 1806-0
Anzeige im Fehlerfall, FI-Schutzschalters hat durch einen
230V AC / 110V DC
6A AC / 1A DC
1 - 1,5 mm
0,8 Nm
Fax: 04931 1806-101
Der Hilfsschalter wird an
der linken
Gerätes angesetzt
aufgerastet. Danach wird
die Verbindungsachse des
Hilfsschalters
seitliche Knebelöffnung
des Gerätes
Die Betätigung durch das
jeweilige Gerät erfolgt über
den Auslösestift bzw. die
Verbindungsachse
Schaltknebel.
2
Seite des
und
in die
eingeführt.
zum
