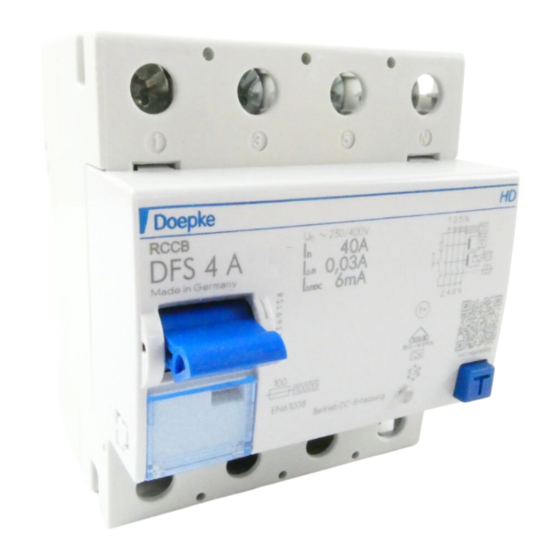

Montage- und Bedienungsanleitung
für zwei- / vierpolige Fehlerstromschutzschalter
Einbaulage
Die Einbaulage ist beliebig.
Montage
Durch Aufschnappen auf Hutschiene DIN EN 60715.
Elektrischer Anschluss
Phase bzw. alle Außenleiter (L1, L2, L3) und den Neutralleiter (MP/N) durch den
Schalter führen. Die Energieflussrichtung ist beliebig, d. h. Netz bzw. Verbraucher
können an oberer oder unterer Klemmenreihe angeschlossen werden. Um die Funk-
tion der eingebauten Prüfeinrichtung sicherzustellen, müssen bei zweipoligem An-
schluss vierpoliger Geräte die Klemmen laut Schaltbild benutzt werden. Aluminium-
leiter unmittelbar vor dem Anklemmen schaben und fetten.
Fehlerstromschutzschalter
ein-/mehrdrähtig
Klemmbereich
feindrähtig
Anzugsdrehmoment
Schraubendreher
Prüfung
Die Prüfung der gesamten Schutzmaßnahme bei Inbetriebnahme muss gemäß
den Angaben in den nationalen gültigen Errichtungsbestimmungen erfolgen. Eine
Funktions kontrolle des Fehlerstromschutzschalters selbst ist bei anliegender Netz-
spannung durch Drücken der Prüftaste T möglich und soll, wie bei der gewerblichen
Nutzung (BGV A3), bei ortsfesten Anlagen mindestens alle sechs Monate und bei
nicht ortsfesten Anlagen arbeitstäglich wiederholt werden.
Kurzschlussschutz und thermischer Schutz
DFS 2 AC
Bemessungsstrom 16 A 25 A
Thermische Vorsi-
16 A
cherung OCPD gG
1)
Kurzschlussvorsi-
63 A
cherung SCPD gG
1)
I nc / I �c
2)
DIN VDE 0636, IEC 60269 |
DIN EN 61008-1
1) 2)
DFS 2 A
Bemessungsstrom 16 A 25 A
Thermische Vorsi-
16 A 25 A
cherung OCPD gG
1)
Kurzschlussvorsi-
cherung SCPD gG
1)
I nc / I �c 2)
DIN VDE 0636, IEC 60269 |
DIN EN 61008-1
1) 2)
DFS 4 AC
Bemessungsstrom 16 A 25 A
Thermische Vorsi-
16 A 25 A
cherung OCPD gG
1)
Kurzschlussvorsi-
63 A
cherung SCPD gG
1)
I nc / I �c 2)
DIN VDE 0636, IEC 60269 |
DIN EN 61008-1
1) 2)
DFS 4 A
Bemessungsstrom 16 A 25 A
Thermische Vorsi-
16 A 25 A
cherung OCPD gG
1)
Kurzschlussvorsi-
cherung SCPD gG
1)
I nc / I �c
2)
DIN VDE 0636, IEC 60269 |
1) 2) DIN EN 61008-1
Beachten Sie bitte, dass die Kurzschlussvorsicherung SCPD keinen thermischen
Überlastschutz gewährleistet. Eine thermische Überlastung ist vorrangig durch eine
3930132 | 05/2013 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
zweipolig / vierpolig
1,5 mm² - 50 mm²
1,5 mm² - 35 mm²
3 Nm
Schlitz/Kreuzschlitz Pozidriv (Z) Gr. 2
40 A 63 A 80 A 100 A
25 A 63 A
100 A
10 kA
40 A 63 A 80 A 100 A
40 A 63 A
100 A
10 kA
40 A 63 A 80 A 100 A
40 A 63 A 80 A
100 A 125 A
10 kA
40 A 63 A 80 A 100 A
40 A 63 A 80 A
100 A 125 A
10 kA
sorgfältige Projektierung oder durch Verwendung der angegebenen thermischen
Vorsicherung OCPD auszuschließen.
Allgemeine Bedienungs- und Warnhinweise
Die Fehlerstromschutzschalter werden in mehreren Fertigungsstufen sorgfältig
geprüft und verlassen das Werk in sicherheitstechnisch einwandfreiem Zustand.
Sollten dennoch Reklamationen auftreten, sind diese direkt an den Hersteller zu
richten. Um einen sicheren Betrieb zu gewährleisten, sind folgende Hinweise und
Warn vermerke zu beachten:
1. Die Installation darf nur durch eine autorisierte Fachkraft erfolgen, die mit den
einschlägigen nationalen Errichtungsvorschriften vertraut ist.
2. Fehlerstromschutzschalter dürfen ohne zusätzliche Schutzgehäuse nur in tro-
ckener staubarmer Umgebung gelagert und betrieben werden. Eine aggressive
Atmosphäre ist ebenfalls zu vermeiden.
3. Der Anwender ist auf die Wiederholungsprüfungen mittels der Prüftaste T hin-
zuweisen.
4. Auslösungen durch stoßspannungsbedingte Ableitströme sind auch bei stoß-
stromfesten Fehlerstromschutzschaltern nicht mit letzter Sicherheit auszu-
schließen. In Fällen, wo eine Unterbrechung der Stromversorgung zu Gefahren
für Menschen und Tiere oder zu großen Sachschäden führen kann, sollte daher
der Fehlerstromschutz mit erhöht stoßstromfesten, selektiven Fehlerstrom-
schutzschaltern und vorgeschalteten Überspannungsableitern ausgeführt wer-
den. In besonderen Fällen sollte der Schaltzustand mittels eines Hilfskontaktes
am Fehlerstromschutzschalter und einer geeigneten Signaleinrichtung über-
wacht werden.
5. Bei Öffnen des Gerätes erlischt der Garantieanspruch.
Schaltbilder
125 A
80 A
125 A
125 A
80 A
125 A
V zweipolig, Neutralleiter links oder rechts
125 A
125 A
V vierpolig, Neutralleiter links oder rechts, je nach Geräteausführung
1 3
2 4
(N)1 3 5 7(N)
(N)2 4 6 8(N)
