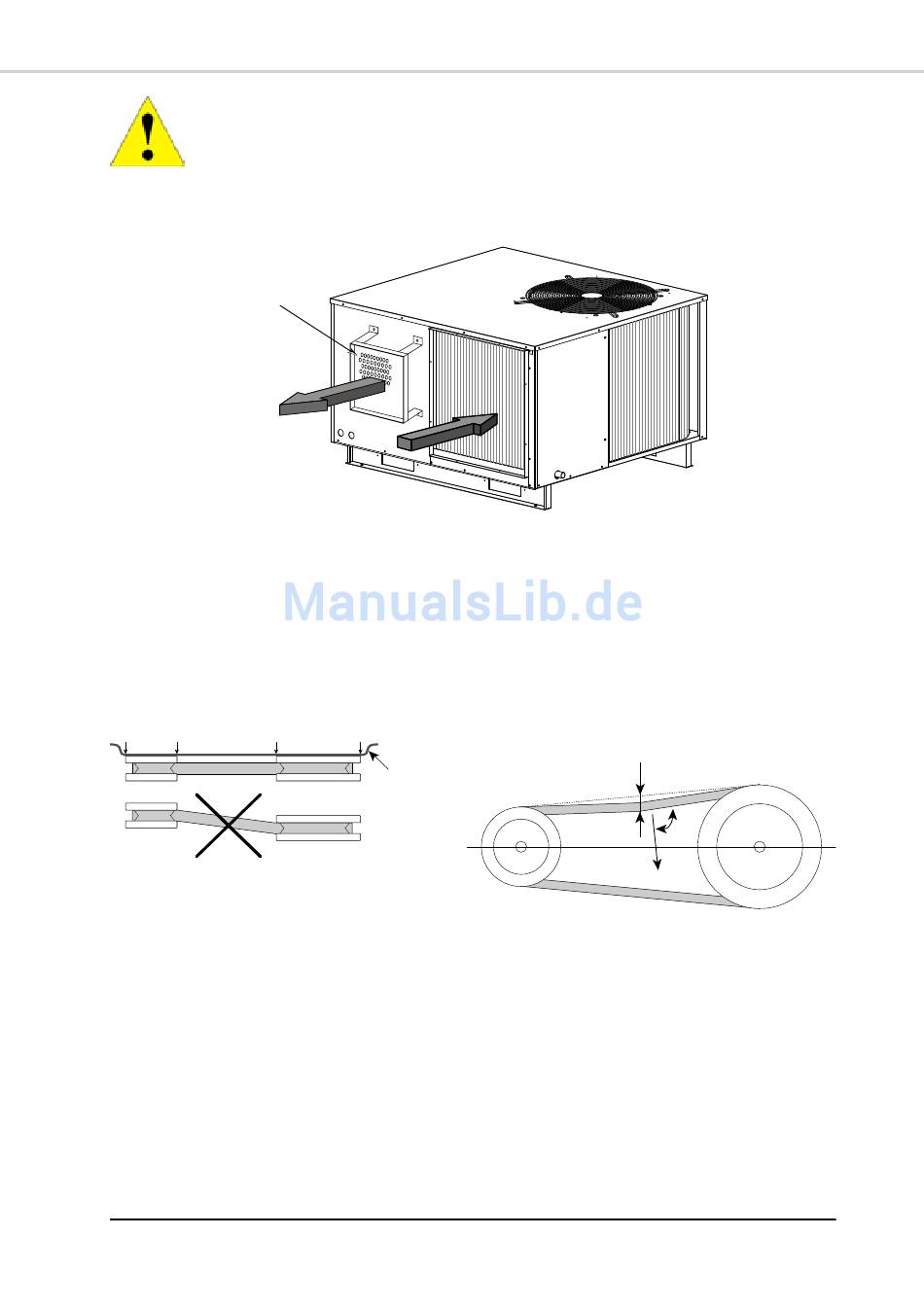

Die Dachklimageräte HAN sind für einen Kanalanschluss bestimmt. Bei Anwendungen ohne
Ausblaskanal („lose" Zuluft) muss unbedingt künstlich ein Druckverlust an der Zuluft geschaffen
werden, um den Ventilatormotor nicht durch einen abnorm hohen Stromstärkenverbrauch zu
beschädigen. Dieser Druckverlust kann zum Beispiel durch ein hinzugefügtes Lochblech erzeugt
werden, dass außerdem noch eine verbesserte Zuluftverteilung bewirkt.
Dieses Lochblech muss so bemessen und angebracht werden, dass die erreichte Luftmenge so nahe wie möglich
an der Nennluftmenge des Gerätes für optimale Leistungen liegt.
Lochblech
(Luftverteiler)
REGELUNG LUFTMENGE / DRUCK
Die HAN modelle 10 und 13 verfügen über Radialventilatoren mit Direktantrieb.
Ab modell HAN 15 erfolgt die Regelung Luftmenge / statischer Druck mit Hilfe einer verstellbaren Scheibe. Beim
Einstellen dieser Scheibe muss unbedingt die richtige positionierung des Riemens überprüft werden. Der Riemen
darf weder aus der Rille austreten noch auf dem Rillenboden liegen. Das Scheiben-/Riemen-Aggregat muss perfekt
ausgerichtet und der Riemen entsprechend dem Stand der Technik gespannt sein.
Ausrichtung der Riemen
Zur schnellen Kontrolle sicherstellen, dass die
Kordel jedes Ende der Scheiben berührt, wie
auf nebenstehendem Schema angegeben.
SIEHE LUFTTECHNISCHE EIGENSCHAFTEN IN DER ANLAGE
ELEKTRISCHE HEIzUNG
falls ein Heizungsbausatz verlangt wird, muss dieser unbedingt im Inneren des Gebäudes an dem Ausblaskanal
installiert werden.
Sicherheitsvorrichtungen (Thermostat mit selbsttätiger Wiedereinschaltung und Handentriegelung) schützen
die maschine vor Überhitzungsrisiken, die auf eine unzureichende Luftmenge um die abgeschirmten Elemente
zurückzuführen sind.
Die Stromversorgung der Heizung muss von der des HAN Gerätes getrennt sein. Nur der Steuerteil der Elektroheizung
wird von dem HAN Gerät verwaltet (siehe Stromlaufpläne in der Anlage).
Spannung der Riemen
10 mm maxi.
11
90
5 kg
