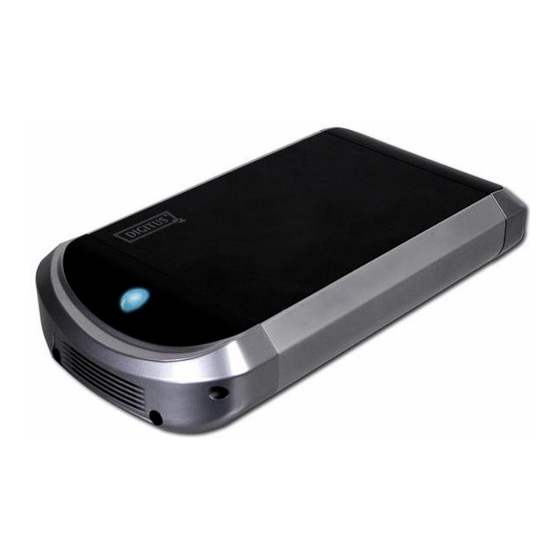

Gehäuse für externe
3,5"-Festplatten mit
Anschluss an LAN und USB
INHALT
1. Produktinformationen..................................1
2. Technische Daten.........................................2
3. Systemanforderungen..................................3
4. Geräteansicht.............................................. 4
5. Zusammenbau des Gerätes...........................5
6. Anschließen des Gerätes...............................8
7. Treiberinstallation........................................9
Benutzerhandbuch
8. Überprüfung...............................................13
DA-70516
9. Konfigurieren der LANDISK..........................14
10. Hinweise.....................................................23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DA-70516
Inhaltszusammenfassung für Digitus DA-70516
-

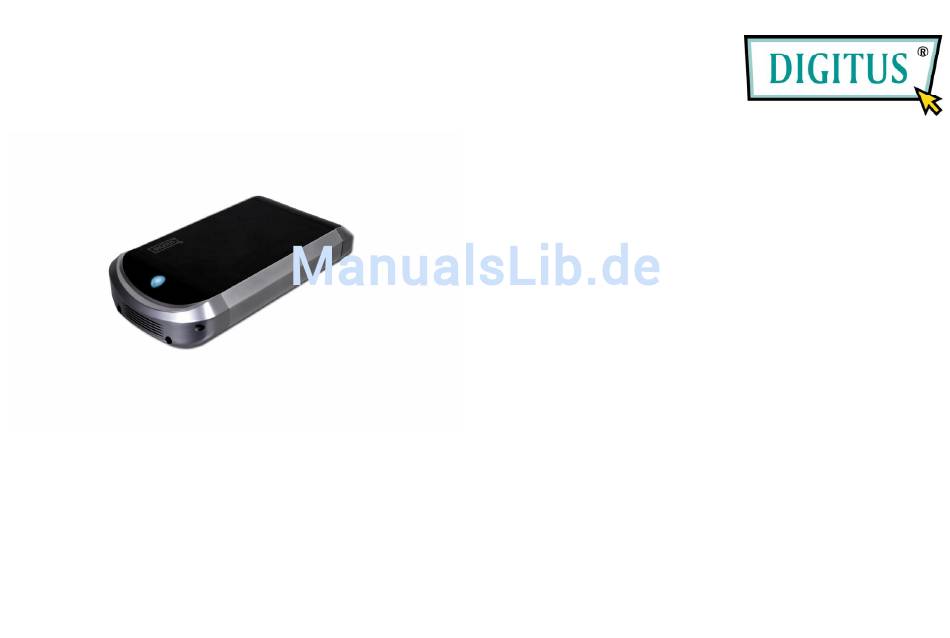

Seite 1: Inhaltsverzeichnis
Gehäuse für externe 3,5"-Festplatten mit Anschluss an LAN und USB INHALT 1. Produktinformationen……………………….…...1 2. Technische Daten…………………………………..2 3. Systemanforderungen…………………………….3 4. Geräteansicht………….…………………………... 4 5. Zusammenbau des Gerätes……..…………..5 6. Anschließen des Gerätes……………………..…..8 7. Treiberinstallation………….…..………………….9 Benutzerhandbuch 8. Überprüfung…………………………………..….13 DA-70516 9. Konfigurieren der LANDISK………………..…...14 10. Hinweise……….……………….……………………23... -
Seite 2: Produktinformationen
1. Produktinformationen 2. Technische Daten • Persönlicher Internet- und Intranet-Speicher • Netzwerkanschlüsse • Samba-Server + FTP-Server Vorhandene Netzwerkumgebung: 100Base-TX, 10Base-T; Anschlusstyp: RJ-45 • Installation eines Betriebssystems nicht erforderlich; virenfrei • Kostengünstige, einfache Installation • Unterstützte Protokolle • Niedriger Stromverbrauch, geringe Wärmeentwicklung TCP/IP, NBNS (Net BIOS Name Server), Microsoft Networks (CIFS/SMB), HTTP 1.0 und HTML 2.0, DHCP Server/Client •... -
Seite 3: Systemanforderungen
3. Systemanforderungen 4. Geräteansicht Windows 98SE / 2000 / XP: 1 LED System Pentium II, 233 MHz oder schneller 2 LED Verbindung 64 MB RAM (128 MB empfohlen) 3 LED Strom USB-1.1-Anschluss (USB 2.0 empfohlen) 4 LED Zugriff CD-ROM-Laufwerk zur Installation (nur Windows 98 SE) 5 Initialisierung Netzwerkanschluss RJ-45 für NDAS-Modus (eingeschaltet 15 Sek. -
Seite 4: Zusammenbau Des Gerätes
5. Zusammenbau des Gerätes 3) IDE-Kabel und 4-poliges Netzadapterkabel an der Festplatte 1) Vordere Abdeckung abnehmen und Gerätemodul aus dem anschließen. Gehäuse ziehen. 4) Kabel mit den Schrauben befestigen. 2) Auf der IDE-Festplatte „ Master/Single“ -Modus einstellen. -
Seite 5: Anschließen Des Gerätes
5) Gerätemodul wieder ins Gehäuse zurückschieben. 7) Der Zusammenbau des Gerätes ist damit abgeschlossen. 6) Gehäuse mit den beiliegenden Schrauben an Ober- und 6. Anschließen des Gerätes Unterseite verschließen. Schrauben fest anziehen. 1) Gehäuse für externe IDE-Festplatten über USB 2.0 an den Schraube Computer anschließen. -
Seite 6: Treiberinstallation
2) Die LANDISK an Ihr Netzwerk anschließen. 2) Wenn der folgende Bildschirm erscheint, klicken Sie bitte auf die Schaltfläche „ Next“ . 3) Wenn der folgende Bildschirm erscheint, wählen Sie bitte „ Search for the best driver for your device (Recommended)“... - Seite 7 6) Wenn der folgende Bildschirm erscheint, klicken Sie bitte Wenn der folgende Bildschirm erscheint, tragen Sie bitte den auf der beiliegenden CD-ROM enthaltenen Ordner auf „ Finish“ . „ AT2 Driver“ ein und geben Sie das Laufwerk der CD an. 5) Wenn der folgende Bildschirm erscheint, klicken Sie bitte •...
-
Seite 8: Überprüfung
8. Überprüfung 9. Konfigurieren der LANDISK Rufen Sie bitte den Geräte-Manager auf. Unter Windows XP klicken • Überprüfen der TCP/IP-Einstellungen am PC Sie dafür im Menü „ Einstellungen“ des Startmenüs auf Rufen Sie die Eigenschaften der Netzwerkumgebung (Windows XP) auf: „... - Seite 9 • Verwenden des Web-Control-Utilitys Der folgende Bildschirm erscheint. Markieren Sie „ Internetprotokoll (TCP/IP)“ und klicken Sie auf die Schaltfläche „ Eigenschaften“ . Starten Sie Ihren Webbrowser, geben Sie „ http://storage“ in die Adresszeile ein und drücken Sie die Taste „ Enter“ . Wenn das Eingabefenster für die Anmeldung erscheint, tragen Sie bitte den voreingestellten Benutzernamen und das dazugehörige Konfigurieren Sie Ihre TCP/IP-Einstellungen wie nachstehend...
- Seite 10 3) Nach dem Einloggen erscheint der „ Status“ -Hauptbildschirm. 4) Sie können auch eine Funktion aus dem Menü links wählen. Host Name: Name Ihres persönlichen Hosts Group Name: Name Ihrer persönlichen Gruppe Administrator: Ihr Passwort Date/Time: Ihre Zeitzone Language: Ihre Sprache DHCP Server: 5) Formatieren Ihrer Festplatte Aktivierung/Deaktivierung Ihres...
- Seite 11 6) Sie können, wie nachstehend gezeigt, die IP-Konfiguration 7) Sharing Your Folders to LAN einrichten (automatische IP oder statische IP) (IP Config). Alle verfügbaren Ordner zur Nutzung im Netzwerk werden Ihnen (IP Config) in der nachstehenden Box angezeigt. Wählen Sie einfach Ihren Zielordner und klicken Sie auf die Schaltfläche „...
- Seite 12 8) FTP-Konfigurationen 9) Wartung (Maintenance) Sie können, wie in der folgenden Abbildung gezeigt, FTP-Funktionen wie Firmware Upload: Hier können Sie ein Firmware-Update für Status und Zugriffsrechte einstellen (FTP Server). Ihre LANDISK aufspielen. FTP Status: Aktivierung/Deaktivierung der jeweiligen FTP-Funktion und System Reboot: Durch Klick auf „ Reboot“ veranlassen Sie Einstellung des Ports einen Softwareneustart.
-
Seite 13: Hinweise
10. Hinweise: 1) Wenn Sie eine alte Festplatte installieren und Ihre bisherigen Daten beibehalten möchten, stellen Sie bitte sicher, dass Ihre Festplatte FAT32 als Dateisystem hat. Die LANDISK unterstützt nur FAT32 als alleiniges Dateisystem. Ansonsten muss Ihre alte Festplatte mithilfe des LANDISK-Utilitys neu formatiert werden.
