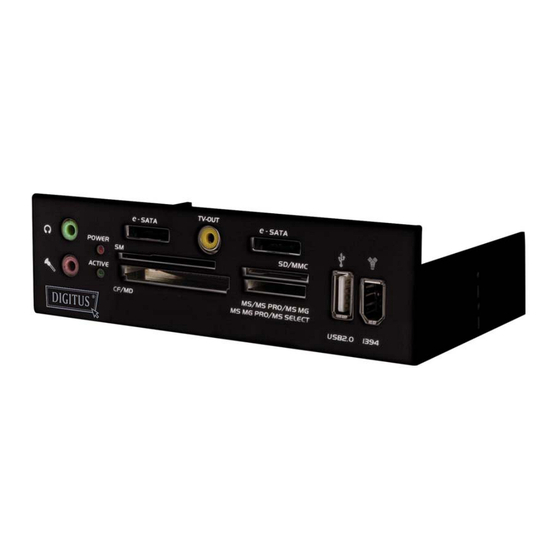

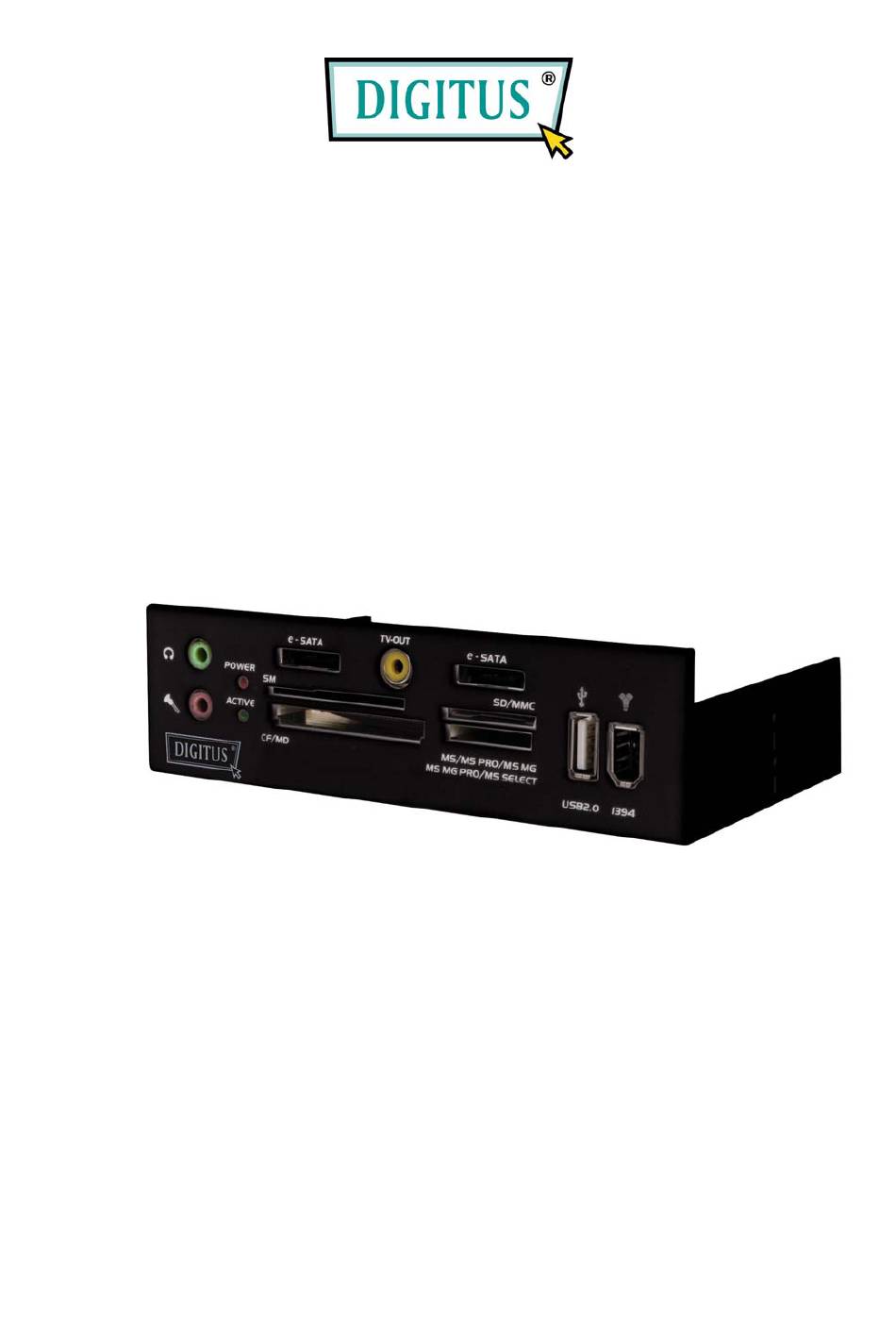

- Seite 1 MULTIFUNKTIONS- FRONT PANEL Bedienungsanleitung...
-
Seite 2: Verpackungsinhalt
Installation aufmerksam durchzulesen, damit Sie die Vorgehensweise bei der Installation in allen Einzelheiten verstehen und dadurch optimale Ergebnisse erzielen. Verpackungsinhalt 1. 1 Frontbedienfeld DA-70138-2 mit Gehäuserahmen 2. 1 4-poliges USB-Verbindungskabel 3. 1 6-poliges Audio-Verbindungskabel 4. 1 14-poliges (2-in-1-)Verbindungskabel für USB und IEEE 1394 5. - Seite 3 Speicherkartenlesegerät wird sofort nach dem Anschließen automatisch vom Betriebssystem erkannt. Treiberinstallation (nur für Windows 98) Befolgen Sie zur Treiberinstallation die folgenden Installationsanweisungen. Dies gilt nur, wenn Sie unter dem Betriebssystem Windows 98 arbeiten. 1. Treiber-CD in das CD-ROM-Laufwerk einlegen und auf „AM-Reader-98Drv-Setup“...
- Seite 4 2. Auf der Begrüßungsseite des Installations-Assistenten auf „Weiter“ klicken. 3. Auf „Fertig stellen“ klicken, um die Installation abzuschließen.
- Seite 5 Sofort nachdem Sie Ihr All-in-1-Speicherkartenlesegerät an den PC angeschlossen haben, sehen Sie im Explorer-Fenster für dieses Lesegerät vier Einträge „Wechseldatenträger“. Die in der nachstehenden Abbildung vergebenen Laufwerksbuchstaben G: bis J: sind von der jeweiligen PC-Konfiguration abhängig und können in Ihrem System abweichen. Hinweis: Die vorstehend beschriebene Treiberinstallation ist nur für Windows 98 bestimmt.
-
Seite 6: Hardwareinstallation
Hardwareinstallation Schließen Sie bitte die Kabel wie oben gezeigt am Bedienfeldrahmen an. Drei Kabel müssen insgesamt am Rahmen angeschlossen werden: Am schwarzen 14-poligen Steckverbinder links das entsprechende 14-polige USB-Verbindungskabel anschließen. (Achtung: Die Steckverbindung wurde so gebaut, dass sie nur in einer bestimmten Stellung zusammenpasst.) Am weißen 4-poligen Steckverbinder rechts daneben das entsprechende 4-polige (2-in-1-)Verbindungskabel für USB und... - Seite 7 A. Befestigen des Bedienfeldrahmens DA-70138-2 Die Verkabelung der kompletten Einheit ist nun abgeschlossen. Schieben Sie den Bedienfeldrahmen mitsamt den Verbindungskabeln in einen beliebigen freien Schacht für externe 5,25”-Laufwerke und befestigen Sie ihn mithilfe der beiliegenden Schrauben. Orientieren Sie sich dabei an den zwei nachstehenden...
- Seite 8 B. Anschließen der Erweiterungsports an die entsprechenden Ports gemäß den folgenden Abbildungen 1. Die Erweiterungsports für IEEE 1394 und Audio anschließen: Die Audio-Erweiterungsports, wie nachstehend gezeigt, an die farblich zu den jeweiligen Steckern passenden Audioeingänge (Mikrofon und Lautsprecher) an der Rückseite des PCs anschließen.
- Seite 9 2. Die beiden USB-Erweiterungsports anschließen: Die 4 mit +5V, –D, +D und GROUND gekennzeichneten Anschlussadern, wie nachstehend gezeigt, in der Stellung von links nach rechts in den entsprechenden internen Anschluss auf dem Mainboard einsetzen.
- Seite 10 3. Die beiden SATA-Steckverbinder, wie nachstehend gezeigt, an die entsprechenden Ports auf dem Mainboard anschließen. (Achtung: Die Steckverbindungen wurden so gebaut, dass sie nur in einer bestimmten Stellung zusammenpassen.) 4. Den gelben Cinchstecker an die entsprechende Videobuchse am PC anschließen. C.
- Seite 11 MULTIFUNCTION FRONT PANEL User Guide...
