HANDBUCH SPECTRA POWERBOX 1290
3. INSTALLATION
3.1 STROMVERSORGUNG
Verwenden Sie nur die für dieses Gerät zulässigen Netzteile!
Vor Inbetriebnahme des Systems müssen alle Kabelverbindungen geprüft werden.
Es ist sicherzustellen, dass alle Spannungen und Signale den entsprechenden Wert haben.
ATX Mode: 9~32 V / Ground (Spectra PowerBox 1290)
6~24 V / Ground (Spectra PowerBox 1290-HG)
Ignition Mode: 9~32V / Ground mit Power Ignition Signal, (Spectra PowerBox 1290) s. Seite 19/20
6~24V / Ground mit Power Ignition Signal, (Spectra PowerBox 1290-HG) s. Seite 19/20
3.2 BILDSCHIRMANSCHLUSS
Beachten Sie die EMV Richtlinien.
Verwenden Sie nur hochwertige Zuleitungen, die eine hohe Schirmdämpfung aufweisen.
3.3 SYSTEMERWEITERUNGEN
3.3.1 ÖFFNEN DES GERÄTES
Vor dem Öffnen ist der Versorgungs-
stecker zu ziehen. Es sind geeignete
Schutzmaßnahmen gegen elektrostatische Entladungen zu
treffen.
1. Zum Öffnen des Gerätes müssen die Schrauben (1) an
den Seiten, an der Rückwand und auf dem Gerät
gelöst werden.
2. Anschließend kann das obere Gehäuseteil abgehoben
werden.
Spectra GmbH & Co. KG
8
vertrieb@spectra.de
ATX Mode
Ignition Mode
Niederlassung Österreich
info@spectra-austria.at
+
9~32 VDC (1290 Modell)
6~24 V DC (1290-HG Modell)
0 Volt
-
9~32 VDC (1290 Modell)
+
6~24 V DC (1290-HG Modell)
Ignition
0 Volt
-

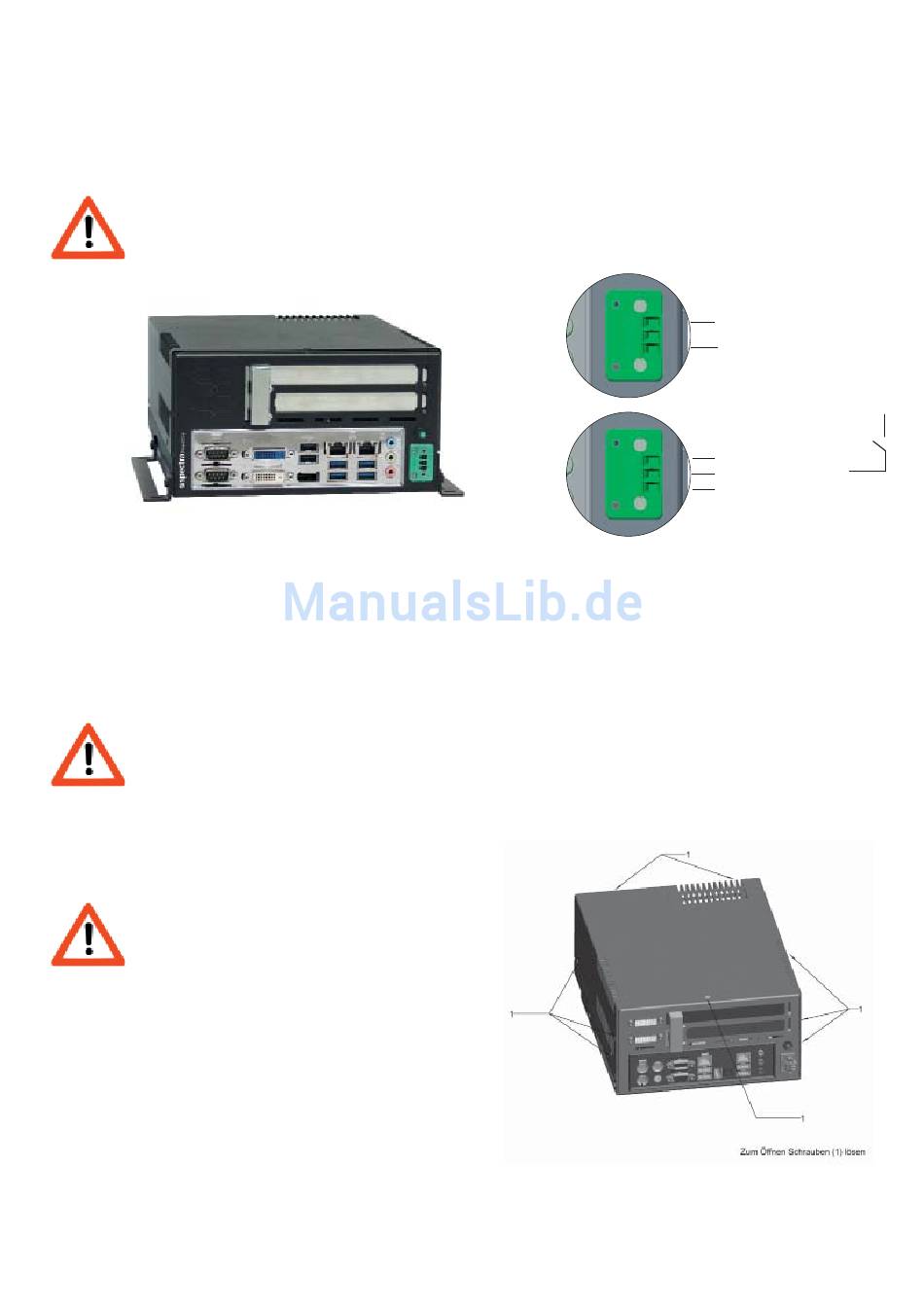

Abb. kann je nach Ausstattung variieren
