M2-ATX

6-24V Intelligent Automobile ATX Power Supply

Installation Guide

Version 1.4 (Firmware V1.4, 06.06.2008)

P/N M2-ATX-02

Bevor Sie beginnen...

Bitte nehmen Sie sich einen Moment Zeit und lesen Sie diese Anleitung bevor Sie das M2-ATX in Ihr

Auto einbauen. Oft kann ernstzunehmender Schaden an Ihrem M2-ATX Board, Computer oder

wahrscheinlich am elektronischen System Ihres Autos durch hastiges Einbauen verursacht werden.

Das M2-ATX Board hat mehrere Kabel die an verschiedenen Plätzen eingebaut werden müssen.

Beim Einbau immer die Polarität Ihrer Kabel mit einem Voltmeter doppelt überprüfen.

1.0 Einleitung

Danke, dass Sie das M2-ATX Netzteil / Auto ATX Netzteil gekauft haben.

Das M2-ATX wurde angefertigt um mit einer großen Anzahl von Mainboards, so wie die VIA mini-ITX

Mainboards genauso wie die stromsparenden Pentium-M oder Celeron I, II und III Systeme zu

funktionieren.

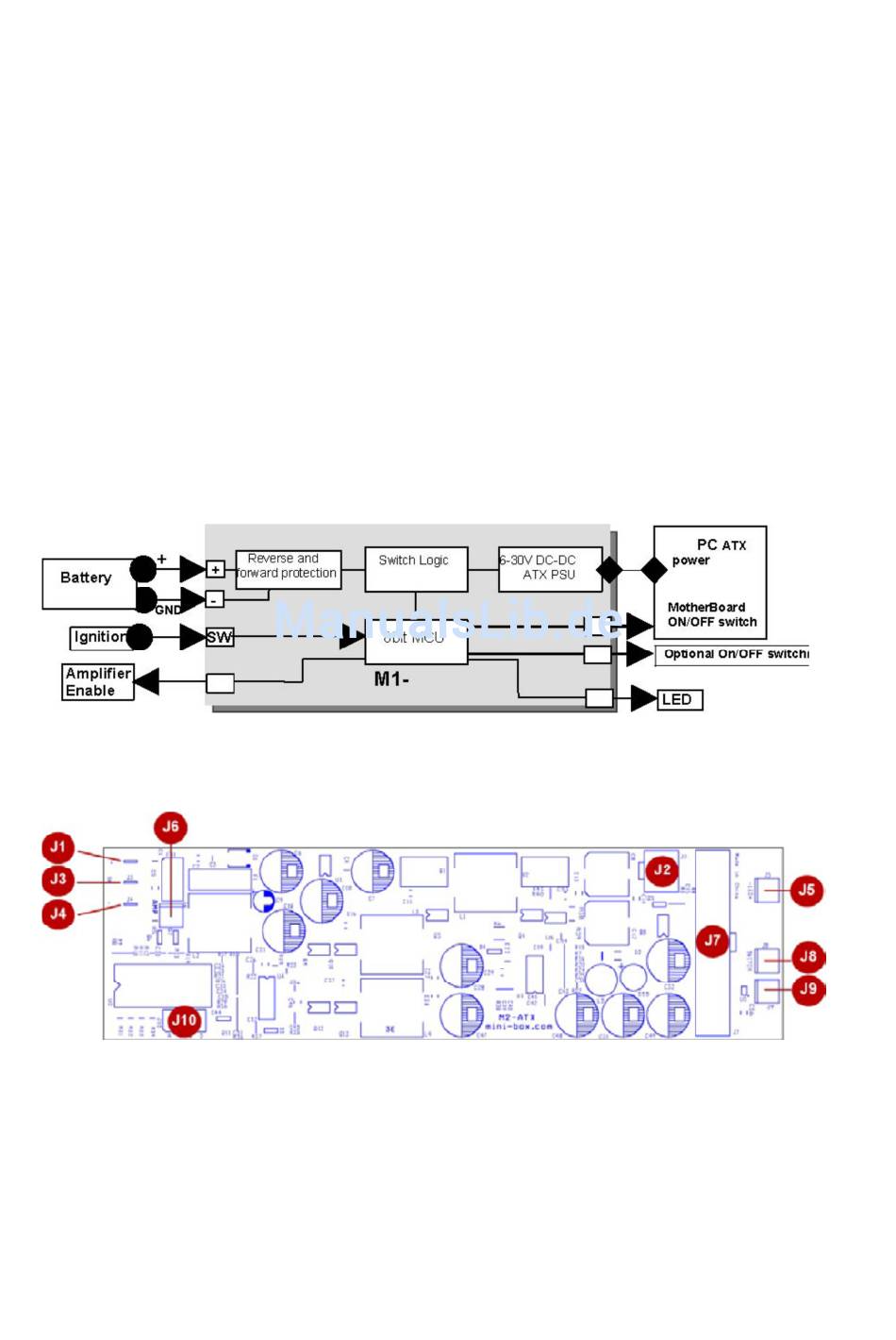

1.1 M2-ATX Logigdiagramm

1.2 1.2 M2-ATX Verbindungsdiagramm

Stromeingangsverbindungen

J1 Batterie + (Dauerplus, positiv)

J3 Zündplus, geschaltetes Plus, positiv. (Zum Testen auch an Dauerplus verbindbar)

J4 Batterie - (Masse, negativ)

Schalter und Einstellungen

J6 Verstärker Remote (regelt Verstärker AN/AUS, optional)

J8 Zu Mainboard AN/AUS Schalter

J10 Benutzer-Jumper-Einstellungen (A,B,C,D)

J9 Zu externem AN/AUS Schalter (optional, J9 ist parallel mit J8)

Seite 1 P/N M2-ATX-02 Bevor Sie beginnen… Bitte nehmen Sie sich einen Moment Zeit und lesen Sie diese Anleitung bevor Sie das M2-ATX in Ihr Auto einbauen. Oft kann ernstzunehmender Schaden an Ihrem M2-ATX Board, Computer oder wahrscheinlich am elektronischen System Ihres Autos durch hastiges Einbauen verursacht werden.
Seite 2 Maß an Zeit (siehe Jumperdiagramm) an. Wenn 5 Vsb immer aktiv ist (HARDOFF = Nie), beobachtet M2-ATX den Batteriestand. Wenn der Batteriestand mehr als eine Minute unter 11V fällt, schält M2-ATX ab und aktiviert erst wieder, wenn die Zufuhrspannung > 11 V ist.
Seite 3 (Hinweis: Wenn alle Jumper entfernt sind, wird das M2-ATX im "puren Netzteil Modus", keine Zündungszeitberechnung, keinem HARDOFF, betrieben) M2-ATX sendet ein "AN" Signal an das Mainboard, wenn Strom zum ersten Mal zugeführt wird. Schließen Sie J8/J9 nicht an den Mainboard Ein-/Aus-Schalter an, wenn Sie nicht wollen, dass Ihr PC automatisch gestartet wird.)
Seite 4 Maximum Power Characteristics HINWEISE : Maximaler Strom = 169.90 Watt. Bei 24V Eingangsspannung oder extremen Temperaturen, wird das Netzteil um 25% gemindert und ein Ventilator benötigt.
