- Seite 1 SPECTRA POWERBOX 1290 BENUTZERHANDBUCH VERSION 2 - JUNI 2016...
- Seite 2 - Die Spectra GmbH & Co. KG übernimmt keine Haftung für Druckfehler und Ungenauigkeiten im vorliegenden Handbuch. - Die Spectra GmbH & Co. KG weist darauf hin, dass das Handbuch nur eine allgemeine Beschreibung technischer Vorgänge und Hinweise enthält. - Die Spectra GmbH & Co. KG weist darauf hin, dass durch technische Änderungen und Ergänzungen das Hand- buch laufend angepasst wird und dieses Handbuch nur den technischen Stand wiedergibt, der beim Druck des Handbuches vorlag.
-
Seite 3: Inhaltsverzeichnis
HANDBUCH SPECTRA POWERBOX 1290 INHALTSVERZEICHNIS 1. Einleitung 6. Problemlösungen & Tipps ................. 1.1 Lieferumfang 6.1 Betriebsanzeige ist dunkel ................1.2 Optionen & Zubehör 6.2 Gerät schaltet sich ab ................. 1.3 Produktbeschreibung 6.3 Bildschirm wird dunkel .............. -
Seite 4: Einleitung
HANDBUCH SPECTRA POWERBOX 1290 1. EINLEITUNG Die Spectra PowerBox 1290 bietet Ihnen die perfekte Lösung für alle Anwendungen, bei denen es um hohe Leistung, kompakte Abmaße, geringe Geräusch- und Wärmeentwicklung, niedriges Gewicht, geringe Leistungsauf- nahme und hohe Ausfallsicherheit geht. Durch die skalierbare Prozessorleistung (3 verschiedenen Boards Varianten), dual onboard Ethernet Gigabit-LAN, integrierte Grafi... -
Seite 5: Produktbeschreibung

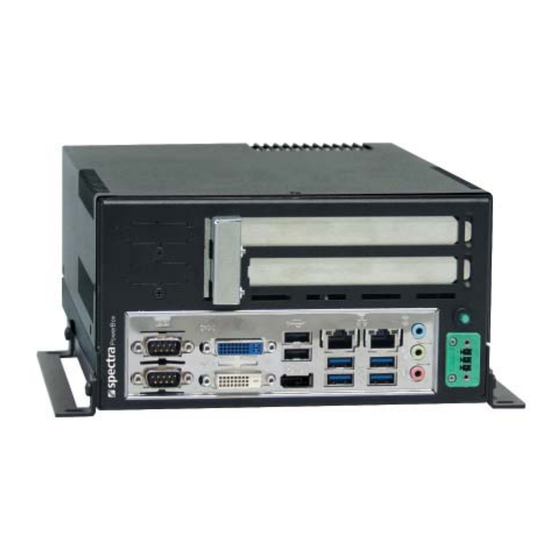

HANDBUCH SPECTRA POWERBOX 1290 1.3 PRODUKTBESCHREIBUNG Leistungsmerkmale: Konstruktion: - extrem leichtes robustes Aluminiumgehäuse - einfache Montage Kühlsystem: - Prozessorkühlung mittels eigenentwicklter Heatpipekühlung - Systemkühlung über leisen temperaturgeregelten Systemlüfter mit hoher MTBF Wartung: - Der Systemlüfter hat eine MTBF von 50.000 Stunden - Hohe Ausfallsicherheit 1.4 FUNKTION... -
Seite 6: Wichtige Hinweise
- Änderungen oder Reparaturen dürfen nur durch von der Spectra GmbH & Co. KG ermächtigte Personen durchge- führt werden. - Veränderungen und Umbauten am Gerät sind nicht zulässig. Die Spectra GmbH & Co. KG haftet nicht für daraus resultierende Schäden. -
Seite 7: Transport
HANDBUCH SPECTRA POWERBOX 1290 2.3 TRANSPORT Transportieren Sie das Gerät nur in seiner Originalverpackung oder in einer anderen Verpackung, die ausreichend Schutz gegen Stoß, Schlag und Feuchtigkeit bietet. Beim Transport des Gerätes muss folgendes beachtet werden: Bei großen Temperatur- und Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung in- nerhalb des Gerätes kommen, die einen Kurzschluss verursachen kann. -
Seite 8: Installation
ATX Mode: 9~32 V / Ground (Spectra PowerBox 1290) 6~24 V / Ground (Spectra PowerBox 1290-HG) Ignition Mode: 9~32V / Ground mit Power Ignition Signal, (Spectra PowerBox 1290) s. Seite 19/20 6~24V / Ground mit Power Ignition Signal, (Spectra PowerBox 1290-HG) s. Seite 19/20 3.2 BILDSCHIRMANSCHLUSS... -
Seite 9: Einbau Einer Einsteckkarte
HANDBUCH SPECTRA POWERBOX 1290 3.3.2 EINBAU EINER EINSTECKKARTE Spectra PowerBox ausschalten und vom Netz trennen. Gehäusedeckel wie unter Abschnitt 3.3.1 beschrieben entfernen. Die Slotblende des gewünschten Steckplatzes entfernen. Karte in den gewünschten Steckplatz einstecken. Karte beim Stecken nicht verkanten! 3.4 EINBAURICHTLINIE - Das Gerät kann frei aufgestellt, oder mit den optional erhältlichen Montage-Kits befestigt werden. -
Seite 10: Inbetriebnahme
Hauptspeicher und die maximale Festplattengröße unterschiedlich limitiert. Softwareinstallation durch Hersteller Die Spectra GmbH & Co. KG bietet das Gerät in der Regel mit installiertem Betriebssystem und Gerätetreiber an. In diesem Fall muss der Benutzer nur seine Applikationen installieren und das Betriebssystem für seine Bedürfnisse konfi... -
Seite 11: Eigentums- & Datenschutz
HANDBUCH SPECTRA POWERBOX 1290 5. EIGENTUMS- & DATENSCHUTZ 5.1 BIOS-SETUP Die BIOS Einstellungen lassen sich durch Passwort gegen unbefugtem Zugriff schützen. 6. PROBLEMLÖSUNGEN & TIPPS 6.1 BETRIEBSANZEIGE IST DUNKEL Überprüfen Sie, ob die Netzzuleitung richtig eingesteckt. ist Schalten Sie das Gerät erneut stromlos und warten Sie einige Sekunden. -
Seite 12: Usb-Device Wird Nicht Erkannt
HANDBUCH SPECTRA POWERBOX 1290 6.5 USB-DEVICE WIRD NICHT ERKANNT - Einige USB Devices haben einen hohen Einschaltstrom. Booten Sie den Rechner neu mit eingesteckten Devices. Nutzen Sie gegebenenfalls einen USB-Hub mit externer Stromversorgung. 6.6 UHRZEIT UND DATUM FEHLERHAFT Falls Uhrzeit und Datum falsch angezeigt werden, können Sie die Daten entweder im BIOS oder im Betriebssystem korrigieren. -
Seite 13: Technische Daten
HANDBUCH SPECTRA POWERBOX 1290 8. TECHNISCHE DATEN 8.1 SCHNITTSTELLEN 2 x Gigabit-LAN Reset-Taster 3 x Audio Spannungseingang Power Ignition DVI-I 2 x USB 2.0 2 x COM 4 x USB 3.0 DVI-D 2 x USB 2.0 WLAN Antenne 2 x COM (optional) Abb. -
Seite 14: Mechanische Daten
HANDBUCH SPECTRA POWERBOX 1290 8.2 MECHANISCHE DATEN Aussenmaße (ohne Befestigungsschiene): Breite 200 mm Höhe 110 mm Tiefe 250 mm Abb. kann je nach Ausstattung variieren Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de info@spectra-austria.at info@spectra.ch... - Seite 15 HANDBUCH SPECTRA POWERBOX 1290 Aussenmaße (mit Befestigungsschiene an der Frontseite): Breite 240 mm Höhe 110 mm Artikelnr. 114959 Befestigungswinkel_Links Rackeinbau Tiefe 250 mm Artikelnr. 114960 Befestigungswinkel_Rechts Rackeinbau Abb. kann je nach Ausstattung variieren Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de...
- Seite 16 HANDBUCH SPECTRA POWERBOX 1290 Aussenmaße (mit Befestigungsschiene zur Tischmontage): Breite 240 mm Höhe 110 mm Tiefe 250 mm Abb. kann je nach Ausstattung variieren Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de info@spectra-austria.at info@spectra.ch...
-
Seite 17: Umgebungsbedingungen
Unsere Produkte zeichnen sich nicht nur durch maximale Wirtschaftlichkeit und Zuverlässigkeit aus, sondern auch durch einen umfassenden Komplett-Service. - Die Spectra GmbH & Co. KG möchte, dass Sie zufrieden sind und unterstützt Sie in allen Fragen der Produktentwicklung. - Qualifi zierte Anwenderberatung durch kompetente Verkaufs- und Vertriebsingenieure. -
Seite 18: Gewährleistung & Service
Diese kann bei Bedarf angefordert werden. In anderen Fällen können wir keine Gewährleistung bei Transportschäden übernehmen. Bevor Sie ein nicht wunschgemäß funktionierendes Gerät an die Spectra GmbH & Co. KG zurückschicken, befolgen Sie bitte folgende Punkte: - Kontaktieren Sie unseren Kundendienst und lassen Sie sich eine RMA-Nummer geben oder holen Sie sich die RMA-Nummer von unserer Website www.spectra.de. -
Seite 19: Anlage
HANDBUCH SPECTRA POWERBOX 1290 11. ANLAGE 11.1 POWER IGNITIONMODUL Bei Verwendung der Ignitionfunktion, bitte Handbuch des Ignitionmoduls von unserer Webseite herunterladen: www.spectra.de/M2-ATX Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de info@spectra-austria.at info@spectra.ch... - Seite 20 HANDBUCH SPECTRA POWERBOX 1290 M2-ATX Modul Anmerkung: Im Standard ATX Modus (P0 Modus) darf der Ignition Eingang nicht beschaltet werden. Anmerkung: Auto-Latch sorgt dafür, dass beim 1. Start das Gerät für mind. 60 Sek. eingeschaltet bleibt, auch wenn das Ignition Signal abgeschaltet wird. Dadurch kann das Betriebssystem durchbooten.
-
Seite 21: Glossar
HANDBUCH SPECTRA POWERBOX 1290 12. GLOSSAR ACPI Advanced Confi guration and Power Management Interface AC‘97 Audio Codec ‚97 Accelerated Graphics Port Alert On LAN Advanced Power Management Advanced Technology Attachment BIOS Basic Input Output System Central Processing Unit Double Data Rate... - Seite 22 HANDBUCH SPECTRA POWERBOX 1290 Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de info@spectra-austria.at info@spectra.ch...
- Seite 23 HANDBUCH SPECTRA POWERBOX 1290 Spectra GmbH & Co. KG Niederlassung Österreich Spectra (Schweiz) AG vertrieb@spectra.de info@spectra-austria.at info@spectra.ch...
