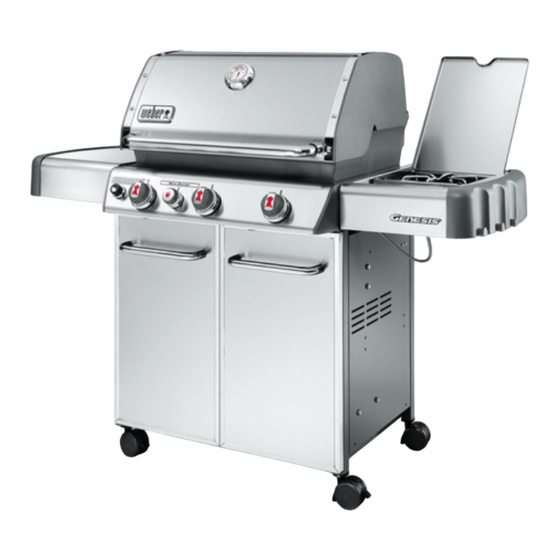

GASGRILL
Bedienungsanleitung für LP Gasgrill
310
LESEN SIE UNBEDINGT VOR DER
INBETRIEBNAHME IHRES GASGRILLS
DIESE BEDIENUNGSANLEITUNG
AUFMERKSAM DURCH!
m GEFAHRENHINWEIS
Bei Gasgeruch:
1. Schließen Sie die Gaszufuhr zum Gerät.
2. Löschen Sie alle offenen Flammen.
3. Öffnen Sie den Deckel.
4. Wenn der Geruch weiterhin vorhanden
ist, halten Sie Abstand vom Gerät, und
informieren Sie unverzüglich Ihren
Gasversorger oder die Feuerwehr.
Durch ausströmendes Gas kann ein
Brand oder eine Explosion verursacht
werden. Dadurch kann es zu ernsthaften
Personenschäden, zu tödlichen Unfällen
und zu Sachschäden kommen.
m WARNHINWEIS: Führen Sie alle in dieser
Bedienungsanleitung aufgeführten
Verfahren auf Überprüfung von Gaslecks
sorgfältig durch, bevor Sie das Gerät zum
Grillen verwenden. Führen Sie immer
eine Dichtigkeitsprüfung durch, auch
wenn der Händler den Grill montiert hat.
#54395
m WARNHINWEIS
1. Lagern oder arbeiten Sie nicht mit leicht
entflammbaren Gasen oder Flüssigkeiten
in der Nähe dieses Geräts.
2. In der Nähe dieses Geräts oder anderer
Geräte dürfen keine Gasflaschen
aufbewahrt werden, die nicht zur
unmittelbaren Verwendung vorgesehen
sind.
m WARNHINWEIS: Lesen Sie unbedingt die
Abschnitte zur BRENNERZÜNDUNG in
diesem Handbuch, bevor Sie versuchen,
dieses Gerät zu zünden.
INFORMATION FÜR DEN INSTALLATEUR:
Dieses Handbuch muss beim Besitzer des
Geräts verbleiben und dort zur weiteren
Verwendung aufbewahrt werden.
NUR IM FREIEN ZU VERWENDEN!
54395 11/15/11 LP
DE - GERMAN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weber GENESIS
Inhaltszusammenfassung für Weber GENESIS
- Seite 1 GASGRILL Bedienungsanleitung für LP Gasgrill #54395 m WARNHINWEIS LESEN SIE UNBEDINGT VOR DER INBETRIEBNAHME IHRES GASGRILLS 1. Lagern oder arbeiten Sie nicht mit leicht DIESE BEDIENUNGSANLEITUNG entflammbaren Gasen oder Flüssigkeiten AUFMERKSAM DURCH! in der Nähe dieses Geräts. 2. In der Nähe dieses Geräts oder anderer m GEFAHRENHINWEIS Geräte dürfen keine Gasflaschen aufbewahrt werden, die nicht zur...
-
Seite 2: Warnhinweise
Erweitern Sie beim Reinigen der Ventile oder des Brenners die Düsen oder Anschlüsse nicht. m Prüfen Sie nach längerer Lagerung oder längerem Nichtgebrauch den Weber-Gasgrill vor Gebrauch auf m Flüssigpropangas ist kein Erdgas. Der Umbau des Gaslecks und auf Verstopfung des Brenners. Die korrekte Grills auf Erdgas oder der Versuch, Erdgas mit diesem Anleitung dazu finden Sie in dieser Bedienungsanleitung. -
Seite 3: Inhaltsverzeichnis
KONSERVIEREN DER EDELSTAHLFLÄCHEN . . . . . . . . . . . . . . . . . . . . . . . . . 22 WEBER REINIGEN . -
Seite 4: Explosionsdarstellung 310
EXPLoSIoNSDARSTELLUNG 310 Genesis_310_LP_GB_080911... -
Seite 5: Liste Zur Explosionsdarstellung 310
42. Arretierung für Gasflaschenhalter Grillkammer 27. Drahtklammer 43. Halteklammern Gasflasche 12. Hitzereflektor 28. Bedienfeld 44. Lenkrolle 13. Herausnehmbare Fettauffangschale 29. Zündknopf 45. Zündholzhalter 14. Hintere Rahmenstrebe 30. Zündmodul 46. Stopprolle 15. Einweg-Tropfschale 31. Windschutz 16. Auffangschale 32. Bedienknopf WWW.WEbER.coM ®... -
Seite 6: Garantie
-Gasgrills diese Anleitungen unbedingt sorgfältig zu lesen . ® ist der Ausschluss bzw . die Einschränkung von zufälligen und Folgeschäden nicht zulässig . Diese betrieben wird . Weber hat das Recht, einen Beleg für das Kaufdatum zu verlangen . BEWAHREN SIE • Gebrauch durch Kinder verboten. m WARNHINWEIS: Der Weber -Gasgrill ist nicht für die... -
Seite 7: Anleitung Für Den Gasanschluss
Druck, z . B . in einer Gasflasche, ist LPG flüssig . Wenn der Druck weggenommen m WICHTIGER HINWEIS: Wir empfehlen, dass Sie die wird, verdampft die Flüssigkeit sofort und wird zu Gas . Gasschlauch-Baugruppe Ihres Weber-Gasgrills • LP-Gas hat einen ähnlichen Geruch wie Erdgas. Sie sollten diesen Geruch zuordnen aller 5 Jahre austauschen. In einigen Ländern wird können . -
Seite 8: Standortoptionen Für Die Gasflascheninstallation
ANLEITUNG FÜR DEN GASANScHLUSS STANDORTOPTIONEN FÜR DIE GASFLASCHENINSTALLATION Wählen Sie eine der drei Optionen aus, um den Ort für den Betrieb der Gasflasche zu bestimmen: Einbauen in den Unterschrank, Montieren des Haltebügels oder Platzieren der Gasflasche auf dem Boden . Typ und Größe der erworbenen Gasflasche hilft Ihnen bei der Bestimmung des Einbauorts der Gasflasche . -
Seite 9: Einbauen Der Gasflasche
C) Drehen Sie die Gasflasche so, dass das Ventil in Richtung Vorderseite des Grills zeigt . Stellen Sie sicher, dass die Flaschenklammern auf der Grundplatte installiert werden, und dass der Sockel der Gasflasche zwischen die Flaschenklammern passt . WWW.WEbER.coM ®... - Seite 10 Bodenplatzierung A) Stellen Sie die Gasflasche außerhalb des Unterschranks rechts neben dem Grill auf dem Boden ab (7) . B) Drehen Sie die LP Gasflasche so, dass die Ventilöffnung zur Vorderseite des Weber -Gasgrills zeigt . ® ◆ Die Abbildung kann in...
-
Seite 11: Vorbereiten Für Den Anschluss An Die Lp Gasflasche
WARNHINWEIS: Der Schlauch muss an der Seitenblende mit der Halteklammer gesichert werden. Anderenfalls kann der Gasschlauch beschädigt werden, und es kann zu einem Brand oder einer Explosion und infolge dessen zu schweren oder gar tödlichen Verletzungen und zu Sachschäden kommen. ◆ WWW.WEbER.coM ®... -
Seite 12: Anschliessen Der Flüssiggasflasche
ANLEITUNG FÜR DEN GASANScHLUSS ANSCHLIESSEN DER FLÜSSIGGASFLASCHE m Hinweis: Stellen Sie sicher, dass das Ventil der Gasflasche oder des Reglers geschlossen ist. A) Gasflaschenanschluss . Manche Regler müssen Sie zum Anschließen eindrücken und zum Abtrennen herausziehen, andere Regler sind mit einer Mutter mit Linksgewinde versehen, das an das Gasflaschenventil angeschraubt wird . -
Seite 13: Vorbereitung Des Leckagetests
G) Heben Sie das Bedienfeld leicht an, kippen Sie die Vorderkante nach oben und heben Sie sie leicht an (8) . H) Montieren Sie nach Beendigung des Leckagentests das Bedienfeld und den Windschutz wieder . ◆ Die Abbildung kann in Einzelheiten von dem von Ihnen erworbenen Grill abweichen. WWW.WEbER.coM ®... -
Seite 14: Prüfen Auf Gaslecks
Gaslecks geprüft. Ein Flammentest des Brenners wurde durchgeführt. Sie sollten aus Sicherheitsgründen jedoch alle Anschlüsse erneut auf Lecks prüfen, bevor Sie Ihren Weber®-Gasgrill verwenden. Durch den Versand kann sich ein Gasanschluss lösen oder beschädigt werden. m WARNHINWEIS: Führen Sie diese Leckagentests auch dann durch, wenn Ihr Grill von Ihrem Händler montiert wurde. - Seite 15 Sie das Gas AUS. BETREIBEN SIE DEN GRILL NICHT. Wenden Sie sich an den für Sie zuständigen Händler. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com ® D) Anschluss Regler zur Gasflasche (4) E) Anschluss Reglerschlauch zum Regler (5) F) Anschlüsse Ventile zum Gasverteiler (6)
-
Seite 16: Wiederauffüllen Der Flüssigpropan-Gasflasche
ANLEITUNG FÜR DEN GASANScHLUSS WIEDERAUFFÜLLEN DER FLÜSSIGPROPAN-GASFLASCHE Wir empfehlen, dass Sie die LP-Gasflasche wieder auffüllen lassen oder tauschen, bevor die Flasche vollständig leer ist . Bringen Sie die LP-Gasflasche zur Wiederauffüllung zu einem “Flüssiggas”-Händler . Ausbauen der Gasflasche: A) Schließen Sie die Gaszufuhr und trennen Sie den Schlauch und die Reglerbaugruppe von der Gasflasche . -
Seite 17: Vor Der Verwendung Des Grills
Schlauch auf Knicke, Risse, poröse Stellen, Abnutzung oder Einschnitte. Wenn Sie Beschädigungen am Schlauch erkennen, darf der Grill nicht verwendet werden. Ersetzen Sie den Schlauch nur durch einen von Weber ® zugelassenen Ersatzschlauch. Wenden Sie sich an den für Sie zuständigen Händler. -
Seite 18: Zündung Und Verwendung Des Hauptbrenners
ZÜNDUNG UND VERWENDUNG DES HAUPTbRENNERS ZÜNDEN DES HAUPTBRENNERS m GEFAHRENHINWEIS Wenn Sie den Deckel während des Zündens des Brenners nicht öffnen, oder die Wartefrist von 5 Minuten nicht OFF/ START/ MEDIUM/ LOW/ einhalten, um das Gas entweichen zu lassen, falls der Grill HOCH MITTEL NIEDRIG... -
Seite 19: Manuelles Zünden Des Hauptbrenners
◆ SO SCHALTEN SIE DIE BRENNER AUS Drücken Sie den jeweiligen Bedienknopf für den Brenner hinein und drehen Sie den Knopf im Uhrzeigersinn in die Position OFF . Drehen Sie die Gaszufuhr an der Gasquelle aus . ◆ WWW.WEbER.coM ®... -
Seite 20: Tipps Und Nützliche Hinweise Für Das Grillen
Brennerregler notwendig, um die gewünschte Gartemperatur zu erzielen. Hinweis: Falls das Grillgut während des Garvorgangs an Wärme verliert, informieren Sie sich in Abschnitt “Problembehebung” in diesem Handbuch. m WARNHINWEIS: Bewegen Sie den Weber -Gasgrill nicht, ® wenn der Grill in Betrieb ist oder wenn der Grill heiß ist. -
Seite 21: Problembehebung
. Ziehen Sie die Mutter(n) fest . Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ®... -
Seite 22: Wartung
Flavorizer Bar-Aromaschienen an den für Sie zuständigen Händler. Adressen von ® Wenn Sie die oben genannten Symptome nicht beheben, Händlern finden Sie auf unserer Website unter www.weber.com ® kann es zu einem Brand kommen, der zu ernsthaften oder Flavorizer Bars-Aromaschienen und Grillroste – Reinigen Sie diese Teile mit einer ®... -
Seite 23: Reinigen Oder Austauschen Der Brennerrohre
WARTUNG REINIGEN ODER AUSTAUSCHEN DER BRENNERROHRE Sie benötigen Folgendes: Kreuzschlitz-, Schlitzschraubendreher und Gabelschlüssel 5/16" . A) Ihr Weber -Gasgrill muss AUS und kalt sein . ® B) Drehen Sie die Gaszufuhr an der Gasflasche zu . C) Entfernen Sie die Grillkammerteile: Warmhalterost, Grillroste und Flavorizer ®... - Seite 24 WARTUNG Ausbauen der Brenner So bauen Sie die Brenner aus: A) Entfernen Sie die Zündungskabel vom Zünderklipp (9) . B) Entfernen Sie die Schraube, die das Brennerrohr an der Grillkammer hält, mit einem Gabelschlüssel 5/16" (10) . C) Ziehen Sie die Brennerrohrgruppe (dazu gehört der Zünder) nach oben und heraus aus der Grillkammer (11) .
-
Seite 25: Bedienung Des Elektronischen Zündsystems
. Hören Sie und schauen Sie, ob am Brenner Funken erzeugt werden . Falls Sie das elektronische Zündsystem immer noch nicht zünden können, wenden Sie sich an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com ® ◆... -
Seite 26: Jährliche Wartung
Brenners den Brenner wieder ein . Wenn Spinnen-/Insektengitter beschädigt sind oder nicht gereinigt werden können, wenden Sie sich an den für Sie zuständigen Händler . Kontaktinformationen finden Sie auf unserer Website unter www .weber .com ® Muster der Brennerflamme Die Brenner des Weber ®... -
Seite 27: Notizen
NoTIZEN WWW.WEbER.coM ®... - Seite 28 Kartons. Diese Bauteile sind gasführende oder gasbrennende Komponenten . Wenden Sie sich bezüglich Informationen zu Originalersatzteilen von Weber-Stephen Products LLC an die Kundendienstabteilung von Weber-Stephen Products LLC . m WARNHINWEIS: Versuchen Sie nicht, Reparaturen an gasführenden oder gasbrennenden Komponenten ohne Rücksprache mit der Kundendienstabteilung von Weber-Stephen Products LLC durchzuführen.
