GEBRAUCHSANWEISUNG
• Der Ventilator ist bis zum Installationsort in seiner
Verpackung zu transportieren, um Transportschä-
den, Kratzer und Verschmutzung zu verhindern.
• Beachten Sie, dass der Ventilator scharfe Ecken
und Kanten haben kann.
INSTALLATION
• Der Ventilator wird gemäß dem Luftrichtungspfeil
montiert.
• Der Ventilator wird an einen Kanal angeschlossen
oder mit einem Berührungsschutz versehen.
• Der Ventilator ist auf sichere Weise zu montieren.
Achten Sie darauf, dass im Ventilator/Kanal keine
Fremdkörper zurückbleiben.
• Der Ventilator muss so montiert werden, dass
Service- und Wartungsarbeiten ausgeführt werden
können. Achtung! Berücksichtigen Sie Gewicht
und Größe des Ventilators.
• Der Ventilator ist so zu montieren, dass eventuelle
Vibrationen nicht auf das Kanalsystem und die
Gebäudestruktur übertragen werden können.
Verwenden Sie dafür z. B. eine flexible Manschette.
• Die elektrische Installation muss von einem quali
fizierten Elektroinstallateur vorgenommen werden.
• Siehe Schaltplan auf der Anschlussdose.
• Die elektrische Installation muss über einen allpo-
ligen Stromschalter in der Nähe des Ventilators er
über einen verriegelbaren Hauptschalter erfolgen.
• Stellen Sie sicher, dass der Ventilator auf korrekte
Weise mit Schutzerde und Motorschutz montiert
und elektrisch angeschlossen ist.
• Für Einphasenventilatoren werden Fehlerstrom-
Schutzschalter (Typ A) verwendet.
AC-MOTOR
• Zur Drehzahlregelung des AC-Motors kann ein
Transformator/Thyristor angeschlossen werden.
• Der AC-Motor verfügt über einen integrierten
Thermokontakt.
• Der Kondensator hat eine begrenzte Lebensdauer
und sollte nach 45.000 Betriebsstunden (ca. 5
Jahre Dauernutzung) gewechselt werden, um eine
gleichbleibende Ventilatorfunktion zu garantieren.
Ein defekter Kondensator kann Schäden verursachen.
DEUTSCH
• Vermeiden Sie extreme Wärme oder Kälte
(Temperaturbereich für Lagerung und Transport).
• Der Drehzahlausgang des EC-Motors hat 1 Impuls
pro Umdrehung.
• EMV-KONFORME INSTALLATION EXTERNER
SIGNALKABEL: Eventuelle Signalkabel dürfen
nicht länger als 30 m sein. Bei einer Länge von
über 20 m sind abgeschirmte Kabel zu nutzen. Bei
Verwendung eines abgeschirmten Kabels wird die
Abschirmung nur an einer Seite angeschlossen,
d. h. nur an das Gerät mit Schutzerde. (Kabel
kurz halten, mit so geringer Induktivität wie mög-
lich!) Achten Sie darauf, zwischen Elektrokbeln
und den Signalkabeln des Motors ausreichend
Abstand zu halten, um Störungen zu vermeiden.
Achtung! Auf richtige Polarität achten! Schließen
Sie niemals Netzspannung an analoge Eingänge!
• Der EC-Motor verfügt über elektronischen Ther-
mo-/Überstromschutz.
11

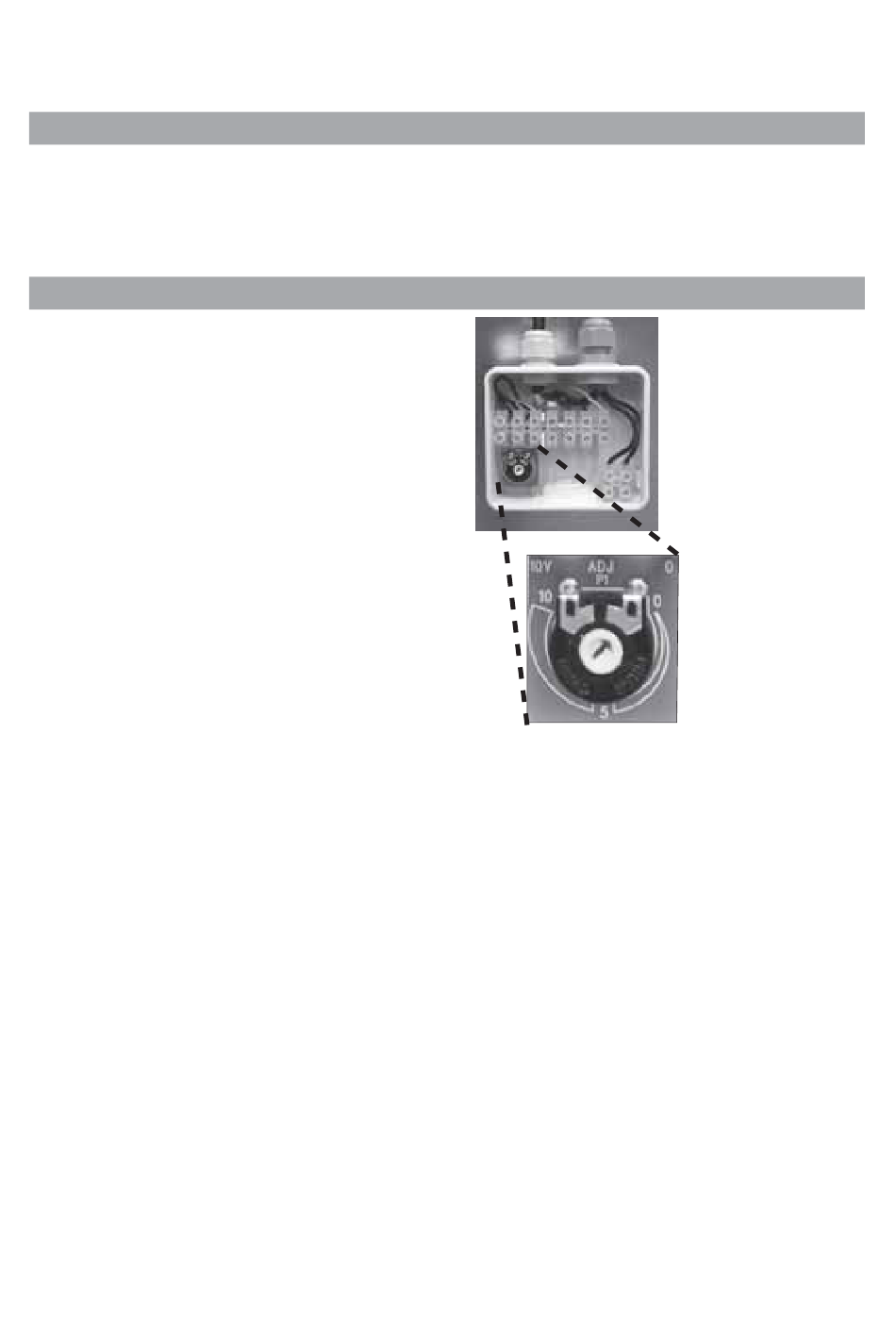

EC-MOTOR
• Beim EC-Motor ist eine
Drehzahregelung über
das eingebaute Potent-
tiometer (0–10 V)
möglich.
Ein externes Potentio-
meter kann bei Bedarf
über eine Klemme
angeschlosen werden.
Das interne Potentio-
meter muss dann ab-
geklemmt werden.
