celexon Expert Adjust-42100M Bedienungsanleitung
Elektrisch höhenverstellbarer display-rollwagen
Quicklinks
Bedienungsanleitung

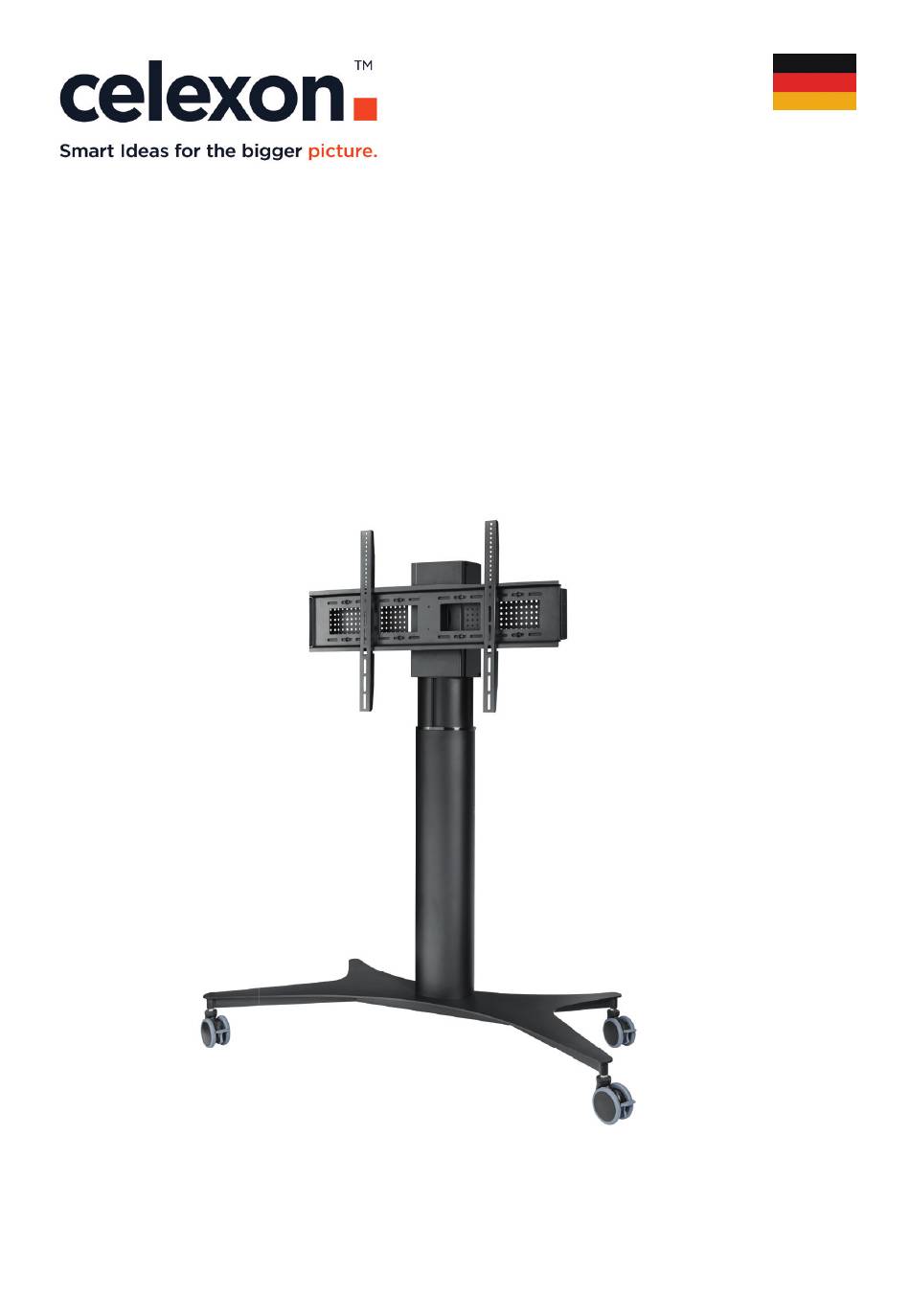

celexon Expert elektrisch höhen-
verstellbarer Display-Rollwagen
Adjust-42100M - 70 cm
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32426_011
Verwandte Anleitungen für celexon Expert Adjust-42100M
Inhaltszusammenfassung für celexon Expert Adjust-42100M
- Seite 1 Bedienungsanleitung celexon Expert elektrisch höhen- verstellbarer Display-Rollwagen Adjust-42100M - 70 cm Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.
- Seite 2 Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädigungen an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen. •...
- Seite 3 Ihren Händler oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn die Halterung außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden.
- Seite 4 TECHNISCHE DATEN • Geeignet für Displaygrößen: 42” bis 100” • Geeignet für VESA-Norm: max. 800 x 600 • max. Gewichtsaufnahme: 120 kg • Höhenverstellbarkeit (Mitte der VESA-Halterung): 126 - 196 cm • Hubgeschwindigkeit: ca. 40 mm/Sek. LIEFERUMFANG 1x Bodenplatte inkl. Rollen 1x elektrische Säule 1x Halterahmen 1x VESA-Halterung...
- Seite 5 INSTALLATIONSHINWEIS Achten Sie darauf, dass das montierte Display sowie angebrachtes Zubehör beim Hoch- und Herunterfahren des Displayständers nicht mit der Decke, Tür- zargen oder anderen baulichen Gegebenheiten kollidieren. Andernfalls kann es zu Verletzungen von Personen oder zu Schäden am Produkt und angeschlos- senen Geräten kommen.
- Seite 6 Abb. 2 Abb. 3 SCHRITT 2 I MONTAGE DISPLAYHALTERUNG Drehen Sie das Fahrgestell mit zwei Personen vorsichtig um, sodass es sicher auf den Rollen (bzw. Stellfüßen) steht. Fixieren Sie für einen sicheren Stand die Feststellbremsen an allen vier Rollen. Verschrauben Sie anschließend das Oberteil (entfernen Sie zunächst die hintere Abdeckung) mit den 4 verblei- benden Schrauben (M8x25) aus Schraubentüte 2 fest an der Säule.
- Seite 7 SCHRITT 3 I MONTAGE DISPLAYHALTERUNG Montieren Sie den Halterahmen mit den Schrauben (M6x16) aus Schraubentüte 1 an der Vorderseite des Oberteils. Führen Sie die Schrauben dabei von der Rückseite durch das Oberteil und befestigen Sie den Halterahmen gleichmäßig. Abb. 7 Abb.
- Seite 8 SCHRITT 5 I MONTAGE DISPLAY Montieren Sie die VESA-Schienen an dem Display. Verwenden Sie dazu aus- schließlich die vom Displayhersteller vorgesehenen Schrauben aus Schrauben- tüte 4. (Achten Sie darauf, dass die Schrauben nicht zu weit ins Display ein- geschraubt werden, da es ansonsten zu Beschädigungen am Display kommt.) Die Pfeilmarkierungen auf den VESA-Schienen muss dabei nach oben zeigen (siehe Abb.
- Seite 9 SCHRITT 7 I VERKABELUNG Verkabeln Sie nun das Display sowie ggf. weiteres Zubehör. Hierfür stehen im Oberteil und in den angebauten Bauteilen ausreichend große Kabelöffnungen zur Verfügung. Achten Sie bei der Stromzufuhr in das Oberteil darauf, dass die Kabel mit aus- reichender Länge verlegt werden, damit der Hub des Systems nicht einge- schränkt wird und keine Zugbelastung auf die Leitungen entsteht.
- Seite 10 SCHRITT 8 I BEDIENUNG BEDIENFELD = Hoch = Runter S = Speichertaste 1 = Speicherplatz 1 (erste Wunschhöhe) 2 = Speicherplatz 2 (zweite Wunschhöhe) 3 = Speicherplatz 3 (dritte Wunschhöhe) BEDIENUNG Höhenverstellung Halten Sie die Taste oder gedrückt, um die Höhe des Displayständers zu verstellen.
- Seite 11 BEDIENUNG Höhenbegrenzung einstellen a) Fahren Sie den Ständer auf die gewünschte obere oder untere Endposition. b) Halten Sie die Tasten gleichzeitig für ca. 5 Sekunden gedrückt. c) Ein Signalton bestätigt die erfolgreiche Speicherung. Hinweis: Die Position wird als obere Begrenzung gespeichert, wenn sie sich im oberen Hubbereich befindet und als untere Begrenzung, wenn sie im unteren Hubbereich liegt.
- Seite 12 Drücken der Taste nach dem 2. Wenden Sie sich an Ihren Händler, Liefe- Anschluss an eine Stromquelle. ranten oder celexon direkt. Keine Reaktion beim Drücken der 1. Prüfen Sie, ob alle Kabel korrekt ange- schlossen sind. Tasten oder nach dem An- 2.
- Seite 13 INFORMATION ZUR EU-KONFORMITÄT Hersteller: celexon Europe GmbH Adresse: Gutenbergstraße 2, 48282 Emsdetten, DE Produktname: celexon Expert elektrisch höhenverstellbarer Display- Rollwagen Adjust-42100M - 70 cm Produkte, die mit dem CE-Zeichen gekennzeichnet sind, entsprechen allen Anforderungen der entsprechenden EU-Direktiven. Die EU-Konformitäts- erklärung kann...
