Bedienungsanleitung
celexon Expert manuelles

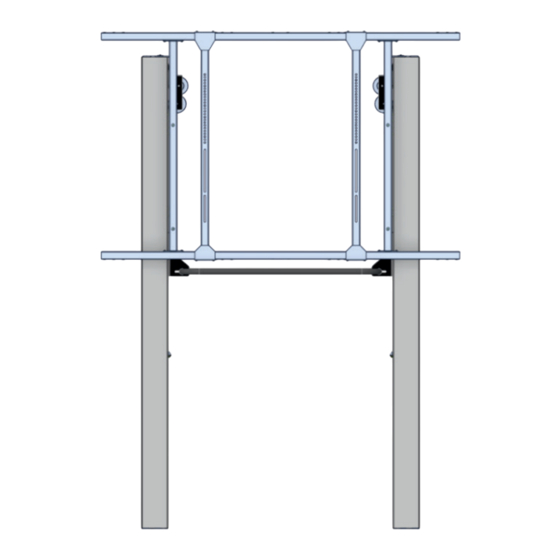

2-Säulen-Pylonensystem Adjust-W
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32423_071
Werbung
Verwandte Anleitungen für celexon Adjust-W
Inhaltszusammenfassung für celexon Adjust-W
- Seite 1 Bedienungsanleitung celexon Expert manuelles 2-Säulen-Pylonensystem Adjust-W Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.
- Seite 2 Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädigungen an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen. •...
- Seite 3 Ihren Händler oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn das System außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Her- steller geändert werden.
- Seite 4 TECHNISCHE DATEN • Geeignet für Displaygrößen: 75” bzw. 86” (je nach Modell) • Geeignet für VESA-Norm: max. 800 x 780 • max. Gewichtsaufnahme des Pylonensystems: 120 kg • Verfahrweg max. 720 mm (in beide Richtungen durch Anschläge einstell- bar) • Gewichtskörbe zum einfachen Nachlegen von zusätzlichen Gewichten für den Gewichtsausgleich •...
- Seite 5 INSTALLATIONSHINWEIS Legen Sie die gewünschte Position des Pylonensystems und evtl. Zubehör- produkten (z.B. Konferenzkameras) am Aufstellungsort fest. Achten Sie auf genügend Deckenhöhe, damit beim Hochfahren des Displays, dieses nicht an die Decke anstößt. Ansonsten kann es zu Verletzungen oder Schäden an den Produkten kommen.
- Seite 6 MONTAGE AN DER WAND SCHRITT 1: WANDHALTER AN PYLONEN MONTIEREN Die Nutensteine, die an den Wandwinkeln montiert sind, von oben in die Nut auf der Rückseite der Pylonen einschieben. Die Wandhalter wie im Bild gezeigt auf den Nutensteinen befestigen. Der Wandwinkel zeigt dabei immer in Richtung Laufwagen / nach Innen.
- Seite 7 SCHRITT 2: BOHRUNGEN FÜR WANDHALTER Nachdem die Ø10 mm Bohrungen für die Wandhal- ter anhand der Skizze von Seite 5 gebohrt wurden, diese bitte vom Bohrstaub befreien. Anschließend die 10er Nylondübel aus Schraubentüte A1 mit ei- nem Hammer in die Bohrlöcher eintreiben. SCHRITT 3: MONTAGE PYLONEN MIT WANDHALTER Die beiden vormontierten Pylonen aufstellen und die Wandhalter mit den Schrauben aus Schraubentüte A1 an der Wand befestigen.
- Seite 8 SCHRITT 4: BODENBEFESTIGUNG Erst wenn das System komplett ausgerichtet ist und in Waage steht, werden die Bohrlöcher in den Bodenplatten der Pylonen angezeichnet. Sollte der Raum über eine Fußbodenheizung verfügen, kann alternativ pro Py- lone ein weiterer Wandhalter in Bodennähe montiert werden (dieser muss zu- sätzlich bestellt werden).
- Seite 9 SCHRITT 6: LAUFWAGEN / GEWICHTSKORB ARRETIEREN Für den Transport sind die Laufwagen mit Anschlagstoppern gegen ein Ver- schieben gesichert. Nachdem pro Pylone zwei Anschlagpuffer gelöst wurden, können die beiden Laufwagen soweit nach unten verschoben werden, dass der Gewichtskorb oben im seitlichen Fenster jeder Pylone zu sehen ist. Aussparung Gewichtskorb und Fenster in Pylone bündig Anschließend die Schlitten mit den Anschlag-...
- Seite 10 SCHRITT 7: MONTAGE RAHMEN Der Rahmen besteht aus 6 Bauteilen und ist mit Einpressmuttern versehen. Für die Montage des Rahmens die Schrauben aus Schraubentüte B1 verwen- den. Die langen Rahmenteile (Oben und Unten) so auf eine absolut plane Fläche legen, dass die Seiten der Profi le mit den 20 Einpressmuttern voneinander weg zeigen.
- Seite 11 SCHRITT 7: MONTAGE RAHMEN Den Rahmen wenden und die beiden VESA-Halter auf das benötigte Abstands- maß einstellen. Anschließend die VESA-Halter mit 8 Schrauben befestigen. Die VESA-Halter müssen später für die Montage des Displays wieder demon- tiert werden, geben dem Rahmen aber für den nächsten Montageschritt mehr Stabilität.
- Seite 12 SCHRITT 8: MONTAGE RAHMEN AN LAUFWAGEN Den vormontierten Rahmen jetzt von vorne an dem Laufwagen befestigen. Die Befestigung des Rahmens ist in mehreren Positionen möglich. Bei 86” Sys- temen, kann der Rahmen in die Bohrungen 2 und 3 montiert werden. Bohrung 2 ist die Standardeinstellung.
- Seite 13 SCHRITT 9: MONTAGE BÜGELGRIFF Den Bügelgriff in die beiden waagerechten Langlöcher in den Laufwagen ein- setzen und mittig ausrichten. Dann auf der Rückseite mit dem Befestigungs- material aus Schraubentüte B3 befestigen.
- Seite 14 INSTALLATION DISPLAY SCHRITT 1: MONTAGE VESA-HALTER AN DISPLAY Die beiden VESA-Halter vom Rahmen abschrauben und auf der Rückseite des Displays mit den Schrauben laut Herstellervorgaben montieren. In Schrauben- tüte B4 befi nden sich 4 Schrauben nach ISO 7380-2 in der Größe M8 X 20. Bitte vor Montage des Displays prüfen, ob der Displayhersteller die Verwendung von diesen Schrauben zulässt.
- Seite 15 SCHRITT 2: EINHÄNGEN DES DISPLAYS Wichtig: Die unteren Anschlagpuffer nochmals auf festen Sitz überprüfen. Ge- gebenenfalls die beiden Laufwagen von unten zusätzlich abstützen. Da die Gewichte für den Gewichtsausgleich erst im nächsten Schritt in die Gewichts- körbe eingelegt werden, lastet nach dem Einhängen des Displays das volle Gewicht auf den unteren Anschlägen.
- Seite 16 SCHRITT 3: GEWICHTSAUSGLEICH Damit sich das System im Gleichgewicht befi ndet, werden nun die Gewichts- körbe mit den mitgelieferten Ausgleichsgewichten befüllt. Dabei ist darauf zu achten, dass die Ausgleichsgewichte gleichmäßig in beide Körbe eingelegt werden. Ein zu großes Ungleichgewicht zwischen linker und rechter Pylone muss vermieden werden.
- Seite 17 SCHRITT 4: ABSCHLIESSENDE EINSTELLUNGEN Die unteren Anschläge sind durch die Position der Gewichtskörbe schon rich- tig eingestellt. Jetzt müssen noch die oberen Anschläge eingestellt werden. Dafür gibt es zwei Faktoren, die von Pylonenhöhe und Seillänge abhängig sind. ACHTUNG Der Mindestabstand zwischen der Ausfräsung und dem Nutenstein der oberen Anschläge beträgt 50 mm.
- Seite 18 Richten Sie die Flügel so aus, dass im zugeklappten Zustand der mittlere Spalt mind. 25 mm beträgt. • Die Konstruktion ist so ausgeführt, dass alle anderen Abstände den Vorga- ben der DIN EN 14434-2010-04 mindestens entsprechen. celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE...
- Seite 19 PRÜFPROTOKOLL Die Installation ist nach folgendem erneuten Prüfungsvorgang abgeschlossen: Prüfvorgang: Geprüft: Geprüft Ja/ Nein von: Befestigung an Wand und Boden beider Pylonen Befestigung und korrekter Sitz der unteren und oberen An- schlagpuffer (Gewichtskorb darf nicht unten aufsetzen, wenn das System an max.
