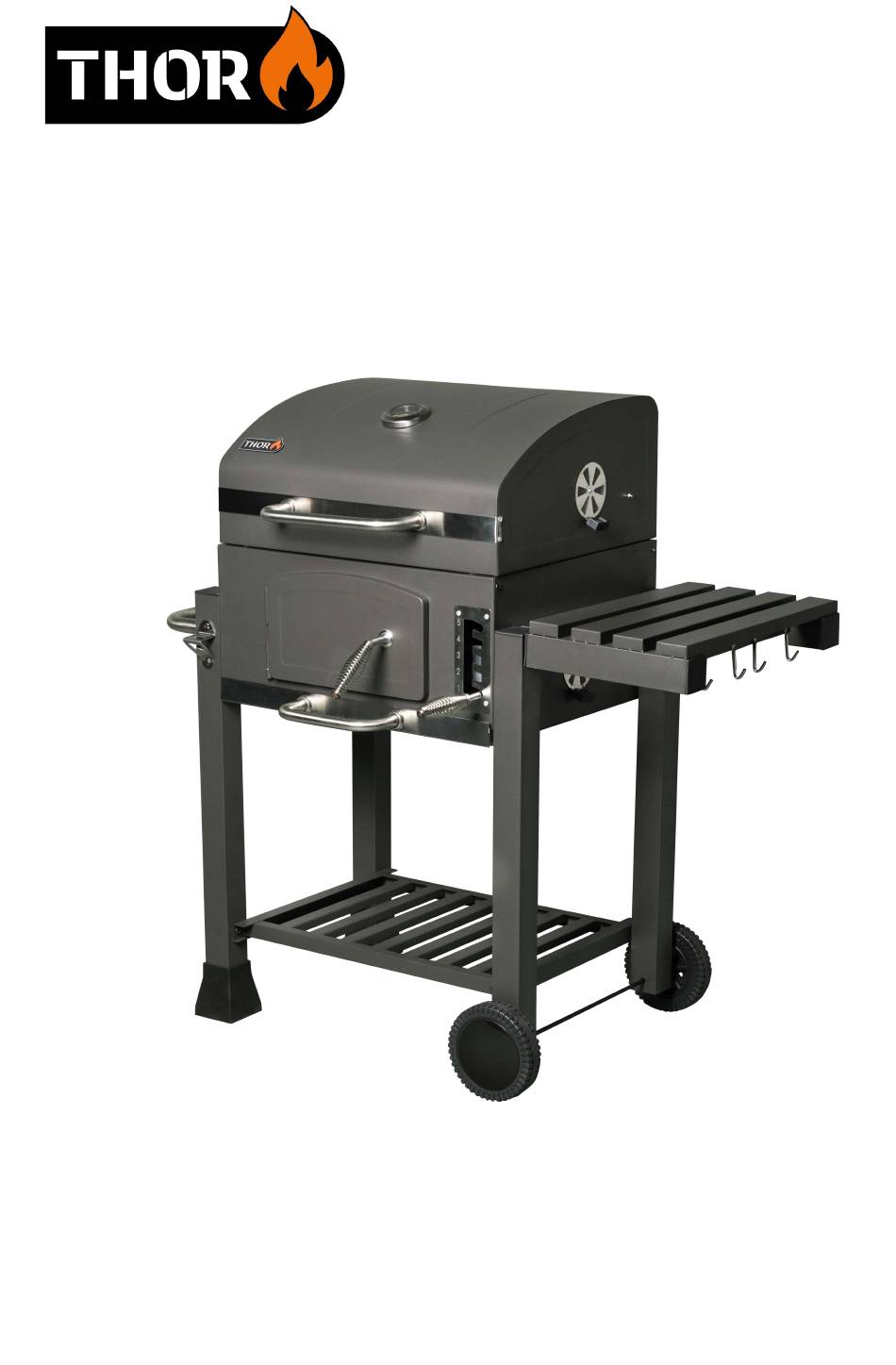

- Seite 1 Ottawa Holzkohlegrill Montage- und Betriebsanleitung Art.-Nr. 915085 Hergestellt für: nuval GmbH Große Schneede 15 D-29664 Walsrode 10/2025 service@nuval.de...
- Seite 3 Packungsinhalt/Teile Thermometer Griff (Ascheschublade) Deckel Hinteres Bein, links Belüftungsscheibe, 4x Ascheschublade Deckelgriff Flaschenöffner Dreieckige Platte, rechts Hebevorrichtung Seitentisch, rechts Rückwand Holzkohlepfanne (perforiert) Unteres Scharnier, 2x Wärmerost Seitenwand, rechts und links, Hinteres Bein, rechts Grillsystem Höhenverstellstange Dreieckige Platte, links Frontblende Grillsystem, Einsatz Vorderes Bein, rechts Oberes Scharnier, 2x A Schraube M6x12, 42x...
- Seite 4 Montage- und Betriebsanleitung Bestimmungsgemäßer Gebrauch Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Produkts sein, setzen Sie sich bitte mit lhrem Händler in Verbindung.
-
Seite 5: Zusammenbau Vorbereiten
Allgemeine Montagetipps Lesen Sie sorgfältig die Montageanleitung und befolgen Sie die Sicherheitshinweise. Lassen Sie sich genügend Zeit für die Montage. Bereiten Sie zunächst eine ebene Arbeitsfläche von etwa zwei bis drei Quadratmetern vor. Nehmen Sie das Gerät aus der Verpackung. Bitte beachten: Ziehen Sie die Schraubverbindungen erst fest, wenn die Montage abgeschlossen ist. -
Seite 6: Montage Des Grills
Montage des Grills ACHTUNG! Verletzungsgefahr! Die unsachgemäße Nutzung des Grills kann zu Verletzungen führen. • Teile des Grills haben eventuell scharfe Kanten. Behandeln Sie die Grillteile vorsichtig, um Unfälle oder Verletzungen während der Montage und Verwendung zu vermeiden. Tragen Sie bei Bedarf Schutzhandschuhe. •... - Seite 7 8. Schrauben Sie die Dreiecksplatten mit den Schrauben A auf die Rückplatte (siehe Abb. Schritt 8). 9. Befestigen Sie die Hebevorrichtung in den von oben eingesetzten Feuerraum mit den Schrauben A, beachten Sie die dafür vorgesehenen Löcher (siehe Abb. Schritt 9). 10.
- Seite 8 Schritt 1 Schritt 2...
- Seite 9 Schritt 3 Schritt 4...
- Seite 10 Schritt 5 Schritt 6...
- Seite 11 Schritt 7 Schritt 8...
- Seite 12 Schritt 9 Links Rechts...
- Seite 13 Schritt 10...
- Seite 14 Schritt 11...
- Seite 15 Schritt 12 Montieren Sie die beiden oberen Schrauben vor...
- Seite 16 Schritt 13 Eingebaute Schraube und Mutter des Thermometers Schritt 14...
- Seite 17 Schritt 15...
- Seite 18 Schritt 16...
