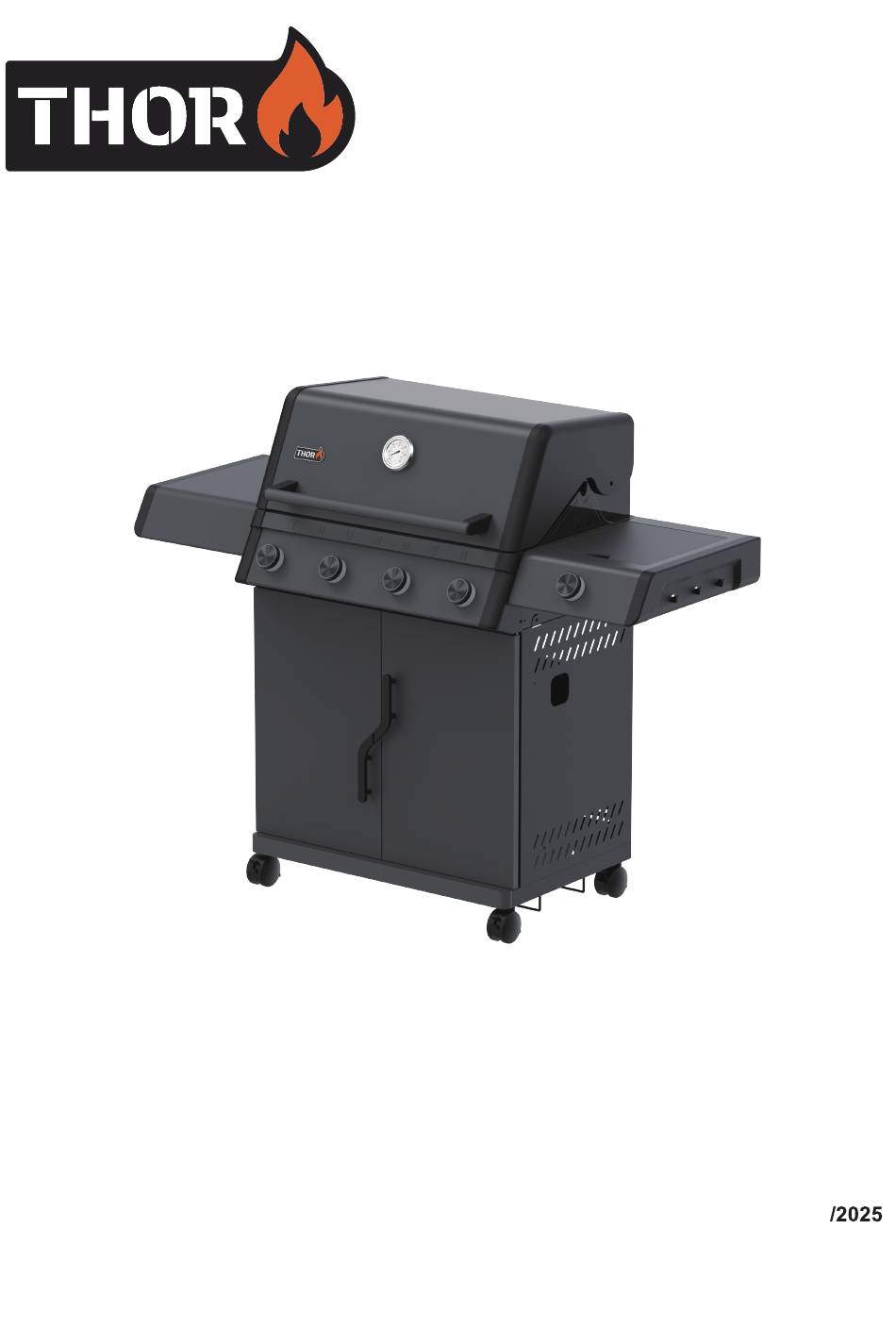

- Seite 1 GASGRILL THUNDER Montage- und Betriebsanleitung Art.-Nr. 915179 hergestellt für: nuval GmbH Große Schneede 15 D-29664 Walsrode service@nuval.de...
- Seite 2 Sicherheits- und Pflegehinweise WICHTIGE INFORMATIONEN: Bitte lesen Sie die Anweisungen, bevor Sie das Gerät benutzen. Montagezeit: ca. 45 Minuten. Bewahren Sie diese Anweisungen auf, um später darin nachschlagen zu können. Dieses Produkt ist nur für die Verwendung im Freien geeignet. Nicht in Innenräumen verwenden. Der Grill und die Gasflaschen dürfen nicht unter Bodenniveau aufbewahrt werden.
- Seite 3 Sicherheits- und Pflegehinweise Es ist unbedingt darauf zu achten, dass die Belüftungsöffnungen des Flaschenraums nicht verstopft werden. Für eine optimale Leistung empfehlen wir die Verwendung einer 5–11 kg schweren Gasflasche. Die maxi- male Größe der Gasflasche beträgt 310 mm im Durchmesser und 500 mm in der Höhe. Legende Durchmesser 1= maximaler Durchmesser...
- Seite 4 Sicherheits - und Pflegehinweise Gasflasche ab. Ziehen Sie alle Verbindungen wieder fest. Wiederholen Sie den Test. Wenn sich wieder Blasen bilden, benutzen Sie den Grill nicht und wenden Sie sich an Ihren örtlichen hagebaumarkt, um Hilfe zu erhalten. Wischen Sie die gemischte Dichtheitsprüflösung anschließend immer von allen Verbindungen und Anschlüssen ab.
- Seite 5 Sicherheits- und Pflegehinweise Anleitung zur manuellen Zündung der Hauptbrenner Öffnen Sie den Deckel des Grills. Drücken Sie den Regler ein und drehen Sie ihn gegen den Uhrzeigersinn in die Position „MAX.“. Der Brenner ist jetzt angezündet. Wiederholen Sie den obigen Schritt, um den linken oder rechten Brenner anzuzünden. Wenn der Brenner nicht zündet, wenden Sie sich an Ihren Händler vor Ort, um Hilfe zu erhalten.
- Seite 6 Sicherheits- und Pflegehinweise Fettbrände Entleeren und reinigen Sie die Tropfschale nach jedem Kochvorgang von Speiseresten. Wenn der Grill für größere Veranstaltungen genutzt wird, muss der Grill alle zwei Stunden ausgeschaltet und abgekühlt werden, um Speisereste aus der Tropfschale zu entfernen und diese zu reinigen. Die Zeit zwischen den Reinigungsvorgängen muss möglicherweise verkürzt werden, wenn sehr fetthaltige Lebensmittel oder billige Fleischprodukte zubereitet werden.
- Seite 7 Sicherheits- und Pflegehinweise Grillrost und Wärmerost Wenn der Grill abgekühlt ist, reinigen Sie ihn mit heißem Seifenwasser. Um Lebensmittelrückstände zu entfernen, verwenden Sie einen milden Creme-Reiniger auf einem nicht scheuernden Schwamm. Verwenden Sie keine Scheuerschwämme oder -pulver, da diese die Oberfläche dauerhaft beschädigen können.
- Seite 8 Sicherheits- und Pflegehinweise Befestigungen Alle Schrauben und Bolzen usw. sollten regelmäßig überprüft und angezogen werden. Lagerung Vergewissern Sie sich, dass der Grill richtig abgekühlt ist, bevor Sie ihn abdecken oder lagern. Lagern Sie Ihren Grill an einem kühlen, trockenen Ort. Er muss regelmäßig inspiziert werden, da sich Feuchtigkeit oder Kondenswasser bilden kann, was eventuell zu Schäden am Grill führt.
- Seite 9 Sicherheits- und Pflegehinweise Auswechseln der LED-Batterie Der Gasgrill enthält keine Batterien. Machen Sie das Batteriefach ausfindig und öffnen Sie die Abdeckung. Legen Sie 4 AA-Batterien in das Fach ein. Die Plus- und Minuspole der Batterien müssen mit den Mar- k ierungen im Inneren des Fachs übereinstimmen.
- Seite 10 Sicherheits- und Pflegehinweise 3. Ersetzen Sie den/die defekten Brenner. Führen Sie die vorherigen Schritte in umgekehrter Reihenfolge aus, um die Brenner, den Flammenverteiler und die Roste wieder einzusetzen. Beziehen Sie sich hierzu auf die nachfolgenden Abbildungen.
- Seite 12 Verpackungsinhalt/Teile Artikelnr.: Menge Artikelnr. Menge Tür des Wagens Deckel Türgriff Thermometer Rechte Seitenwand des Wagens Deckelgriff Unterer Regalboden Warmhalterost Vorderer Träger des Wagens Grillrost 41,5 x 24 cm Rückwand des Wagens Topfgestell Linke Seitenwand des Wagens Rechter Brenner Batteriekasten Drehgriff Flaschenöffner-Versteifung Rechte Seitenwand des Brenners Flaschenöffner...
- Seite 13 Montage- und Betriebsanleitung Bestimmungsgemäßer Gebrauch Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Produkts sein, setzen Sie sich bitte mit lhrem Händler in Verbindung.
- Seite 14 Warmhaltebereich: ca. 70*18,5 cm Gewicht: ca. 52 kg Technische Daten nuval GmbH Große Schneede 15, D-29664 Walsrode Importeur 2575 service@nuval.de 2575DQ45381 Produktname THOR THUNDER Gasgrill 915179 (K114M1BRV1) Modellnummer Produktidentifikationsnummer 2575DQ45381 Gaskategorie I3+(28-30/37) I3B/P(30) I3B/P(37) I3B/P(50) Butan (G30) Propan (G31) Butan/Propan...
- Seite 15 Fehlerbehebung Problem Mögliche Ursachen Lösung Brenner zündet nicht LP-Gaszylinder ist leer Durch vollen Zylinder ersetzen über das Zündsystem Regler fehlerhaft Regler überprüfen oder ersetzen lassen Verstopfungen im Brenner Brenner reinigen Verstopfungen Gasdüsen oder Düsen und Gasschlauch reinigen Gasschlauch Elektrodenkabel ist an der Elektrode Kabel wieder anschließen oder der Zündeinheit lose oder nicht angeschlossen.
- Seite 16 Montieren Sie die Rolle mit der Feststeller ⑲ in der Unterer Regalboden ㉓ .
- Seite 17 Entfernen Sie die vier vormontierten Schrauben an der Gasflaschenhalterung und montieren Sie dann die Gasbehälter-Halterung ⑱ und die Unterer Regalboden ㉓ zusammen.
- Seite 18 Lösen Sie zunächst die vier vormontierten Schrauben; richten Sie sie an den Löchern aus, um die linke Seitenwand des Wagens ㉖ auf der Unterer Regalboden ㉓ zu montieren; fixieren Sie sie und ziehen Sie dann zwei Schrauben fest. Wiederholen Sie diesen Vorgang, um die Rechte Seitenwand des Wagens ㉒...
- Seite 19 Befestigen Sie vorab vier Schrauben Ⓐ in der linken Seitenwand des Wagens ㉖ und der rechten Seitenwand des Wagens ㉒ ; richten Sie sie an den Löchern aus, um die Rückwand des Wagens ㉕ zu montieren; verwenden Sie dann zwei weitere Schrauben Ⓐ , um die Unterer Regalboden ㉓ und die Rückwand des Wagens ㉕...
- Seite 20 Lösen Sie die acht vormontierten Schrauben, die jeweils an der rechten Seitenwand des Wagens ㉒ , linken Seitenwand des Wagens ㉖ und Unterer Regalboden ㉓ angebracht sind; montieren Sie die beiden Teile der Stabilisierungswinkel des Wagens ⑮ und ziehen Sie die acht Schrauben wieder fest.
- Seite 21 Stecken Sie den vorderen Träger des Wagens ㉔ (mit dem Tü rstopper nach unten) in die rechte Seitenwand ㉒ und die linke Seitenwand des Wagens ㉖ und ziehen Sie dann die vier Schrauben Ⓕ fest. 4 x F...
- Seite 22 Bringen Sie zuerst das Thermometer ② am Brennkammer mit Bedienfeld ㉜ an; montieren Sie dann den Brennkammer mit Bedienfeld ㉜ auf der linken Seitenwand ㉖ und der rechten Seitenwand ㉒ des Wagens, und achten Sie dabei auf die Ausrichtung mit den Schraubenlöchem...
- Seite 23 Schrauben Sie vier Schrauben Ⓐ in die entsprechenden Löcher der rechten Seitenwand ㉒ , der linken Seitenwand des Wagens ㉖ und des Feuerkastens mit Bedienfeld ㉜ , um den Feuerkasten mit Bedien- feld ㉜ zu befestigen. 4 X A...
- Seite 24 Montieren Sie die Rechte Seitenwand des Brenners ⑨ am rechten Brenner ⑦;richten Sie sie an den Schraubenlöchern aus und drehen Sie sechs Schrauben Ⓖ ein. Stecken Sie die Linke Seitetischplatte ㉛ in die Linke Seitetisch ㉚ ; richten Sie sie an den Schraubenlöchern aus und schrauben Sie dann sechs Schrauben Ⓖ...
- Seite 25 1 10 Lösen Sie zunächst die beiden vormontierten Schrauben im Brennkammer mit Bedienfeld ㉜ ; richten Sie sie an den Löchern aus, um die Linke Seitetisch ㉚ am Brennkammer mit Bedienfeld ㉜ zu montieren, und ziehen Sie die Schrauben fest. Drehen Sie dann zwei Schrauben Ⓐ mit Unterlegscheiben Ⓓ in die Innenseite des Feuerkastens mit Bedienfeld ㉜...
- Seite 26 1 11 Lösen Sie zunächst die beiden vormontierten Schrauben am Brennkammer mit Bedienfeld ㉜; richten Sie sie an den Löchern aus, um den rechten Brenner ⑦ am Brennkammer mit Bedienfeld ㉜ zu montieren, und ziehen Sie die Schrauben fest. Drehen Sie dann zwei Schrauben Ⓐ mit Unterlegscheiben Ⓓ in die Innenseite des Feuerkastens mit Bedienfeld ㉜...
- Seite 27 1 12 Setzen Sie die Leuchtplatte ein, befestigen Sie sie mit zwei Schrauben Ⓗ , schließen Sie das Anschlusskabel der Leuchtplatte an und setzen Sie dann den Drehgriff ⑧ ein. 2 x H...
- Seite 28 1 13 Lösen Sie die beiden vormontierten Schrauben, setzen Sie das Brenngasventil in das Loch ein, entsprechend der Position des rechten Brenners ⑦ , ziehen Sie die Schrauben fest und setzen Sie die Zündnadel in das entsprechende Loch ein.
- Seite 29 1 14 Schneiden Sie das Wellrohr ab und befestigen Sie es mit der Schraube Ⓕ an der rechten Seitenwand des Wagens ㉒ . 1 x F...
- Seite 30 1 15 Setzen Sie zwei Schrauben Ⓒ in die entsprechenden Löcher der Unterer Regalboden ㉓ . 2 x C...
- Seite 31 1 16 Richten Sie sie an den Löchern des Tü rgriffs ㉑ und der Tür des Wagens ⑳ aus und ziehen Sie dann jeweils vier Schrauben Ⓑ und vier Schrauben Ⓔ fest. 4 x B 4 x E...
- Seite 32 1 17 Richten Sie die Tü r ⑳ an den Löchern aus, befestigen Sie sie mit der Tü rachse Ⓒ und richten Sie sie dann mit den Schrauben an der Unterer Regalboden ㉓ aus, um die Tür des Wagens ⑳ zu befestigen.
- Seite 33 1 18 Prüfen Sie, ob der Tü rspalt zu groß oder zu eng ist. Lösen Sie zum Anpassen die Schrauben an der Unterer Regalboden ㉓ und ziehen Sie sie anschließend wieder fest.
- Seite 34 1 1 9 Setzen Sie den Fettkasten ⑪ in den Fettkastenhalter ⑫ , richten Sie ihn an den Löchern aus und ziehen Sie ihn mit zwei Schrauben Ⓕ fest, um den Fettkastenhalter ⑫ und die Fettwanne ⑩ anzubringen. Verwenden Sie drei Schrauben Ⓕ , um das Gasflaschen-Hitzeschild A ⑬ und Gasflaschen-Hitzeschild B ⑭...
- Seite 35 1 20 Setzen Sie die vollständig montierte Fettwanne ⑩ in den entsprechenden Spalt zwischen der rechte Seitenwand ㉒ und der linken Seitenwand des Wagens ㉖ , um die Montage abzuschließen.
- Seite 36 1 21 Legen Sie die Batterien in das Batteriekasten ㉗ ein. Verwenden Sie das Batteriekasten ㉗ , um das Verbindungskabel der Leuchtplatte anzuschließen; befestigen Sie es dann magnetisch an der rechten Seitenwand des Wagens ㉒ .
- Seite 37 1 22 Befestigen Sie die Seitenstütze der Gasflasche ⑰ und Gasflaschen-Befestigungsband ⑯; befestigen Sie die Seitenstütze der Gasflasche ⑰ mit zwei Schrauben Ⓐ an der rechten Seitenwand des Wagens ㉒ ;richten Sie sie an den Löchern aus, um die Flaschenöffner-Versteifung ㉘ und den Flaschenöffner ㉙ mit zwei Schrauben an der linken Seitenwand ㉖...
- Seite 38 1 23 Setzen Sie nacheinander den Flammenabdeckung ㉝ (an der gewölbten Stelle), den Rost-in-Rost ㉞ , den Warmhalterost ④ und den Rost-in-Rost System, innen Ø 30,5 Systen, außen 41,5 x 24 cm ㉟ ein und setzen Sie zum Schluss den ⑤...
