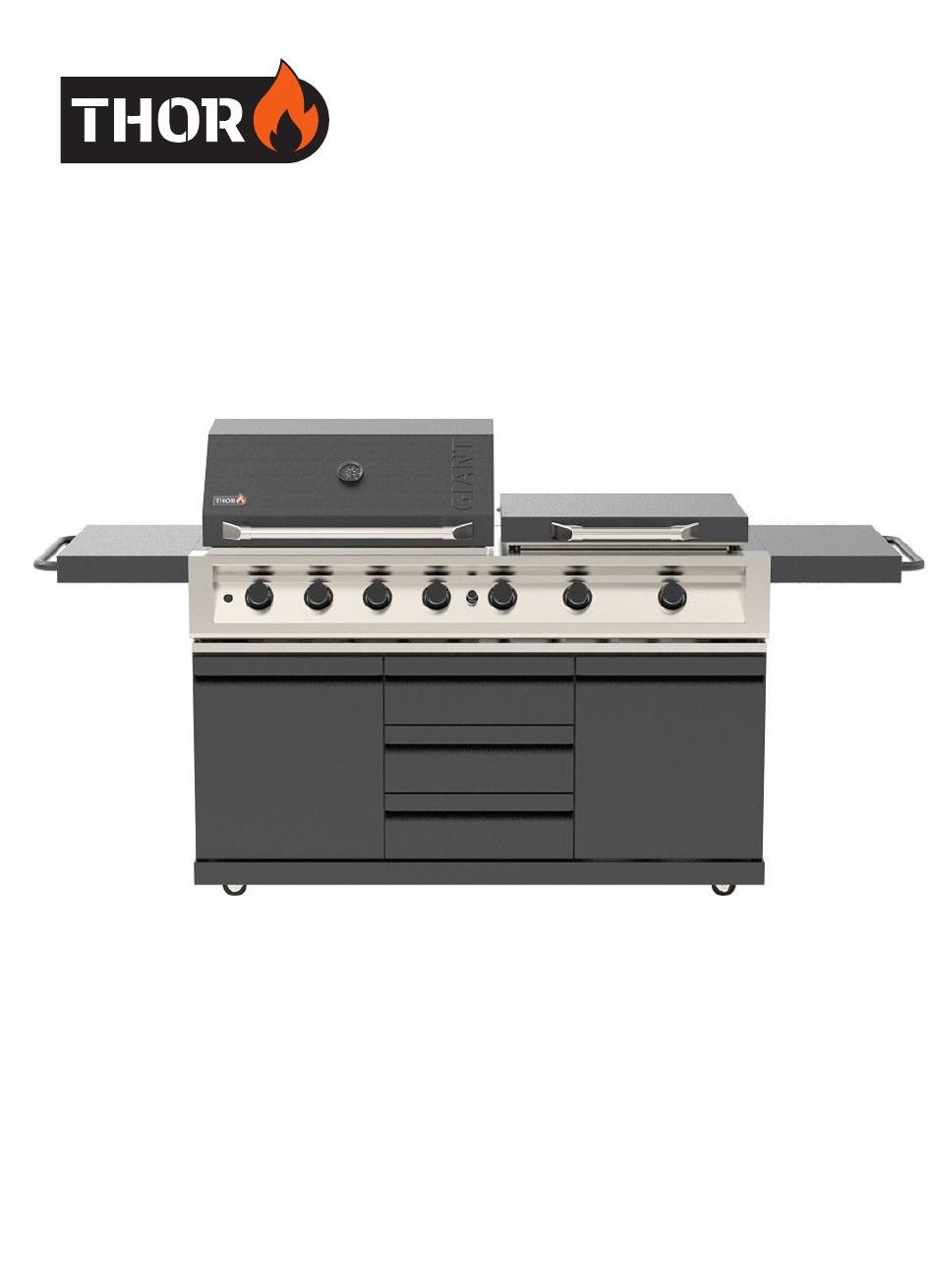

- Seite 1 GIANT OUTDOORKÜCHE Montage- und Bedienungsanleitung Art.-Nr.: 915178 hergestellt für: nuval GmbH Große Schneede 15 D-29664 Walsrode 11/2025 service@nuval.de...
- Seite 2 GEFAHRENHINWEIS GEFAHRENHINWEIS Bei Gasgeruch: 1. Betreiben Sie diesen Grill niemals unbeaufsichtigt. 1. Schließen Sie die Gaszufuhr zum Gerät. 2. Lagern Sie keine Reserve- 2. Löschen Sie alle offenen Flammen. Gaskartuschen/Gasflaschen mit Flüssig- 3. Öffnen Sie den Deckel. Butan/Propan im Umkreis von 3 m zu diesem Gerät.
- Seite 3 Suchen Sie niemals mit einer offenen Flamme nach Gaslecks. ● Betreiben Sie Ihre Outdoorküche nicht, wenn ein Gasanschluss undicht ist. ● In einem Umkreis von 60 cm über, unter, hinter dem Grill oder seitlich des Grills dürfen ● keine entflammbaren Materialien vorhanden sein. Ihre Outdoorküche darf nicht von Kindern bedient werden.
- Seite 4 TECHNISCHE SPEZIFIKATIONEN nuval GmbH 1336-25 Importeur Große Schneede 15, D-29664 Walsrode service@nuval.de 1336DQ036 Produktname Modellnummer Produktidentifikationsnummer Gaskategorie Gastyp und Gasversorgungsdruck Bestimmungsland I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI, TR I3B/P(30): AL, CY, CZ, DK, EE, FI, FR, HU, IT, LT, NL, NO, RO, SE, SI, SK, HR, TR, BG, IS, LU, MT, MK, GB, GR, LV I3B/P(50): AT, CH, CZ, DE, SK, LU I3B/P(37): PL Größe der Einspritzdüse des...
- Seite 5 Teileübersicht Teil Nr. Abbildung Teilebezeichnung Menge Teil Nr. Abbildung Teilebezeichnung Menge Grundkörper Plancha-Grillplatte Seitenbrenner- Brennerabdeckung Rost Fettwanne Seitenablage Griff Seitenablage Grillrost Grillrosthaken Warmhalterost Schrauben M6X10 4 pcs Plancha-Deckel...
- Seite 6 SCHRITT 1 Setzen Sie die Brennerabdeckungen (2) in die dafür vorgesehenen Löcher im Grillgehäuse ein. SCHRITT 2 Positionieren Sie die Fettwanne (3), die Grillroste (4) und den Seitenbrenner-Rost ordnungsgemäß. Führen Sie die Enden des Warmhalterosts (5) vorsichtig in die dafür vorgesehenen Löcher am Grillgehäuse-Rahmen ein.
- Seite 7 SCHRITT 3 Nehmen Sie für die Plancha- Funktion den Seitenbrenner-Rost (8) ab und positionieren Sie dann die Plancha-Grillplatte (7) mit den 4 Arretierstiften in den dafür vorgesehenen Aussparungen. Fixieren Sie die Platte durch Nach- hinten Schieben. Setzen Sie anschließend den Plancha- Deckel in die Löcher auf der Plancha- ODER Platte ein.
- Seite 8 SCHRITT 5 Befestigen Sie jeweils 2 Stück M6x10 Schrauben an der rechten und linken Seite des Grill-Grundkörpers. Ziehen Sie die Schrauben nicht fest, sondern lassen Sie sie etwas herausragen, um die Seitenablagen anzubringen. 4 Stk.: SCHRITT 6 Stecken Sie die zwei Seitenablagen in die fixierten Schrauben und schrauben Sie danach jeweils 3 Stück M6x10 pro Seite ein, um sie gut zu befestigen.
- Seite 9 SCHRITT 7 Entfernen Sie die Abdeckung des elektrischen Zünders für den Heckbrenner durch Drehen gegen den Uhrzeigersinn (1), legen Sie dann eine AA-Batterie ein und prüfen Sie, ob sie funktioniert (2). 1x1.5V AA (exkl.)
- Seite 10 Austausch der Glühlampe Die Leuchte verwendet eine Halogenlampe G4 / 12 V / 10 W. Die Leuchte funktioniert, wenn der Stecker an die Hauptstromversorgung angeschlossen ist. Eingang 230 V~ /50 Hz Ziehen Sie immer den Netzstecker, bevor Sie das Leuchtmittel austauschen. Bitte berühren Sie das neue Leuchtmittel beim Einsetzen nicht direkt mit dem bloßen Finger.
- Seite 11 VERBINDUNG DER GASFLASCHE MIT DEM GERÄT GASFLASCHE Dieses Gerät ist nur zur Verwendung mit Niederdruck-Butan- oder Flüssiggas-Gemischen geeignet, die über einen flexiblen Schlauch mit dem entsprechenden Niederdruckregler ausgestattet sind. Ihr Grill kann mit 11 kg Gasflaschen verwendet werden. Die maximale Größe der Gasflasche sollte sein: Ø...
- Seite 12 Geräts und des Reglers befestigt werden. Trennen Sie den Regler von der Flasche (gemäß den mit dem Regler gelieferten Anweisungen), wenn der Grill nicht in Gebrauch ist. Der Grill muss in einem gut belüfteten Bereich verwendet werden. Behindern Sie NICHT den Zufluss von Verbrennungsluft zum Brenner, wenn der Grill in Gebrauch ist.
- Seite 13 Anleitung zum Zünden der Brenner: (Piezozündung) Lesen Sie vor dem Zünden der Brenner die Bedienungsanweisungen im Benutzerhandbuch. Öffnen Sie vor dem Zünden der Brenner die Grillhaube Stellen sie sicher, dass alle Bedienknöpfe in der Position "AUS "stehen, bevor Sie das Gasflaschenventil gemäß den Anweisungen öffnen.
- Seite 14 Lassen Sie den Grill vor der ersten Verwendung etwa 15 Minuten lang bei geschlossenem Deckel und NIEDRIG eingeschaltetem Gas brennen. Dadurch werden die Innenteile „heiß gereinigt“ und der Geruch von der lackierten Oberfläche entfernt. WARNUNG: Zugängliche Teile können sehr heiß werden. Halten Sie kleine Kinder jederzeit vom heißen Gerät fern (auch während des Abkühlens!) Es wird empfohlen, beim Umgang mit besonders heißen Bauteilen Schutzhandschuhe (z.
- Seite 15 INNENBEREICH DES GRILLBODENS Entfernen Sie Rückstände mit einer Bürste, einem Schaber und/oder einem Reinigungspad und waschen Sie den Bereich anschließend mit einer Seifenwasserlösung ab. Mit Wasser abspülen und trocknen lassen. GRILLROST Beim „Abbrennen“ des Grills nach jedem Gebrauch (für ca. 15 Minuten) werden überschüssige Speisereste verbrannt.
- Seite 16 FEHLERBEHEBUNG Ihr Gasgrill sollte jährlich von einer kompetenten, registrieren Person gewartet werden. PROBLEM MÖGLICHE URSACHE LÖSUNG 1. Durch eine volle Gasflasche 1. Die Flüssiggasflasche ist leer ersetzen 2. Der Regler ist defekt 2. Den Regler überprüfen 3. Hindernisse im Brenner lassen oder ersetzen 4.
- Seite 17 PFLEGE UND SCHUTZ VON EDELSTAHLFLÄCHEN Ihr Grill verfügt über Edelstahlkomponenten mit Edelstahl mittlerer Qualität. Alle Edelstahlsorten erfordern ein gewisses Maß an Pflege und Schutz, um ihr Aussehen zu erhalten. Rostfreier Stahl ist nicht gegen Korrosion immun und auch nicht wartungsfrei, entgegen der öffentlichen Wahrnehmung.
- Seite 18 Elektronische Geräte sind Wertstoffe und dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß der örtlichen Vorschriften und leisten Ihren Beitrag zum Umweltschutz. Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten.
