Breakaway™ Lamellenlaufband | Montageanleitung
Bevor Sie beginnen
Precor empfiehlt, diese Montage mit mindestens zwei (2) Personen durchzuführen. Führen Sie die Montage
NICHT alleine durch.
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Lesen und befolgen Sie alle
Anweisungen in diesem Dokument und:
• Montieren Sie das Gerät in der Nähe des Ortes, an dem es später genutzt wird.
• Montieren Sie das Gerät auf einer festen, flachen Oberfläche, damit es jederzeit gerade und stabil steht.
• Stellen Sie das Gerät mit einem Mindestabstand von 0,6 Metern (24 in) zu Wänden oder Möbeln auf beiden Seiten
des Geräts sowie 2 Metern (79 in) zu Objekten hinter dem Laufband auf (Abb. 20).
• Verwenden Sie eine tragbare motorisierte Hebebühne mit einer Tragfähigkeit von 272 kg/600 lb und einer
empfohlenen Armlänge von 102 cm/40 in. Empfehlenswert ist auch ein flacher, breiter Rollwagen (Tragfähigkeit
von 272 kg), wobei darauf zu achten ist, dass die Unterseite des Lamellengurts nicht belastet wird.
• Entfernen Sie die Kabelbinder, mit denen das Laufband an der Palette befestigt ist. Auch Verankerungen können
entfernt werden.
• Benutzen Sie die Laufrollen (siehe unten), um das Hinterteil des Laufbandes anzuheben.
• Verschieben Sie das Gerät NICHT ohne Unterstützung durch eine weitere Person.
• Legen Sie während der Montage KEINE Werkzeuge oder Teile auf den Lamellengurt.
• Befolgen Sie alle Sicherheitsrichtlinien.
• Kabel, die während des Zusammenbaus oder durch unsachgemäße Montage beschädigt oder eingeklemmt
wurden, sowie alle daraus resultierenden Schäden fallen nicht unter die Garantie.
WARNUNG Lesen Sie alle Vorsichtshinweise und Anweisungen in dieser Anleitung und
den Begleitdokumenten, bevor Sie das Gerät verwenden. Die Informationen in dieser Anleitung
sind möglicherweise nicht auf dem neuesten Stand, da wir unsere Produkte kontinuierlich
verbessern. Die neueste Version der Montageanleitung finden Sie unter
Produktdatenblätter, oder scannen Sie den QR-Code.
WICHTIG Das Laufband benötigt eine einzelne 20-A-Abzweigleitung, die gemäß NEC-Richtlinien
(National Electric Code) oder regionalen Elektronormen geerdet ist.
Die Steckdose DARF SICH NICHT unter dem Lamellenlaufband befinden. Die Kabel dürfen keine
beweglichen Teile berühren.
Abmessungen (L x B x H): 194 x 88 x 184 cm / 76 x 35 x 73 in Produktgewicht: 265 kg / 585 lb
Benötigtes Werkzeug
• Sechskantschlüsselsätze mit Bits,
metrisch und Standard
• Steckschlüsselsätze, metrisch und Standard
• Kreuzschlitzschraubendreher Nr. 2
• Einziehband
• Drehmomentschlüssel 100 N-m (75 ft-lb)
Befestigungsmittelsatz
Abbildung
Sechskantschraube (SKS), M10 x 55 mm
Sechskantschraube (SKS), M10 x 25 mm
Unterlegscheibe, flach, M10
Flachkopf-Kreuzschlitzschraube, M5 x 10 mm
Zylinderkopfschraube mit Innensechskant (ZKS), 1/4 in x 1/2 in
Montageanweisungen
WARNUNG
Schließen Sie das Gerät ERST an die Stromversorgung an, nachdem das Montageverfahren
vollständig abgeschlossen und die Konsole ordnungsgemäß montiert ist.
1. Das Laufband absetzen
Sobald das Laufband an dem Ort steht, an dem es benutzt
werden soll, klappen Sie die Laufrollen ein, um das
Laufband auf den Boden abzusenken. Verwenden Sie das
10-mm-Werkzeug, folgen Sie den Richtungspfeilen auf der
Abdeckung und drehen Sie die Innensechskantschraube
(Abb. 2), um die Räder einzuklappen.
2. Die Haube entfernen
Lösen Sie die 2 unverlierbaren M5-Schrauben (nicht
entfernen) an der Vorderseite der Haube (Abb. 3) und
legen Sie die Haube beiseite.
Für P31-S-Konsolen: Nachdem Sie die Haube abgenommen
haben, entfernen Sie die Angelschnur aus dem Sockel des
linken vertikalen Trägers. Sie ist nur für die Installation
von Touchscreen-Konsolen erforderlich.
3. Verlegen der Kabel und Anbringen der vertikalen Träger
1. Machen Sie das aufgewickelte und am Laufband befestigte Datenkabel ausfindig.
Nur für Touchscreen-Konsolen P94/P84:
a. Lösen Sie die unverlierbare Schraube am linken oberen Verkleidungsteil (nicht entfernen) (siehe Abb. 4) und
schieben Sie das Verkleidungsteil zur Rückseite des Laufbandes, um die Laschen zu lösen. Heben Sie das Teil
dann ab. Ziehen Sie die linke seitliche Abdeckung heraus, um den Stauraum und den Antrieb freizulegen.
Unverlierbare Schraube lösen
Linkes seitliches
Verkleidungsteil
Linke seitliche Abdeckung
b. Legen Sie das Netzteil mit Kabel in den mittleren Stauraum (Abb. 5). Verbinden Sie das Netzteil mit der Buchse
(Abb. 5). Verwenden Sie die Angelschnur, um das Stromkabel vom Netzteil nach vorne unter die Trennplatte zu
führen, indem Sie den vorhandenen Kabeln (blau, braun und Datenkabel) folgen (Abb. 5).
©2025 Precor Incorporated
Precor.com >
• für Koaxialkabel/Steckerbuchsen-Abdeckung:
7/16-Zoll-Koaxialkabelschlüssel
• für Lenkrollen: Innensechskant, 10 mm, Mindestschaftlänge
38 mm/1,5 in (Zugangsloch ist 16,5 mm breit)
• für die Spannung des Lamellengurts: 5-mm-Sechskantschlüssel
ohne Kugelkopf (min. 90 mm/3,5 in lang) und 8-mm-Sechskant-
oder Steckschlüssel
Beschreibung
Abbildung 2.
Abbildung 3.
Abbildung 4.
Obere linke Außenabdeckung
Obere linke Innenabdeckung
Linker vertikaler Träger
Menge
8
6
Teile
14
Obere linke
Außenabdeckung
8
4
c. Ziehen Sie die Angelschnur und das Kabel von der Vorderseite des Laufbands vorsichtig heran. Verlegen
Sie das Netzkabel zwischen dem Datenkabel und der Außenverkleidung (Abb. 6) (sodass es NICHT in
der Nähe des Gurts liegt). Führen Sie das Netzkabel entlang der seitlichen Öffnung nach oben, indem
Sie dem Datenkabel folgen. Der Stecker des Netzkabels (Abb. 5 und Schritt 3, Abb. 8) muss im Sockel
des Trägers verbleiben.
Netzkabel
Netzkabelan-
schluss
d. Entfernen Sie die Schutzfolie am Netzteil, legen Sie das Netzteil auf die Unterseite und drücken Sie
das Klebeband an die Seitenwand.
e. Entnehmen Sie die anderen erforderlichen Kabel aus dem Installationskit für die Konsole. Gruppieren
Sie die Kabel mit den richtigen Anschlussenden für die Konsole (siehe Installationskit-Anleitung und
Konsolen-Installationsanleitung).
f. Entfernen Sie die leere Steckerbuchsen-Abdeckung an der Vorderseite des Laufbandes. Führen Sie die
erforderlichen Medien-/Netzwerkkabel durch die Öffnung der Steckerbuchsen-Abdeckung und nach oben
aus der Basis des linken vertikalen Trägers heraus (Abb. 8).
WICHTIG Das Installationskit für die Touchscreen-Konsole enthält ein Zubehör-Buchsenfeld, das
am Laufband angebracht werden muss. Das Buchsenfeld verbindet die TV-, Netzwerk- und/oder
HDMI-Kabel mit dem Unterhaltungs- und Netzwerkanschluss der Einrichtung.
g. Führen Sie das untere Ende des TV-/Koaxialkabels
durch die Öffnung und stecken Sie es in den Anschluss im
Buchsenfeld ein (Abbildung 7). Verwenden Sie einen 7/16-Zoll-
Koaxialkabelschlüssel, um die Anschlüsse festzuziehen. Ziehen
Sie sie mit einem Drehmoment von 3,39 N-m (30 in-lb) fest.
Führen Sie das untere Ende des Ethernet-Kabels durch
die Öffnung und stecken Sie es in den achtpoligen
Koppler im Buchsenfeld ein (Abbildung 7).
i. Schieben Sie die unteren Enden etwaiger weiterer Kabel in die Aussparung am Rand des Buchsenfelds
(Abbildung 7).
j. Befestigen Sie die Abdeckung der Zubehörbuchsen mit den Schrauben. Ziehen Sie die Schrauben
vollständig an.
Breakaway Lamellenlaufband | Montageanleitung | P/N 306981-141 DEU | 2025 12 19 | Seite 1 von 2
Bedienfeldbaugruppe
Innenabdeckungen
Abdeckung

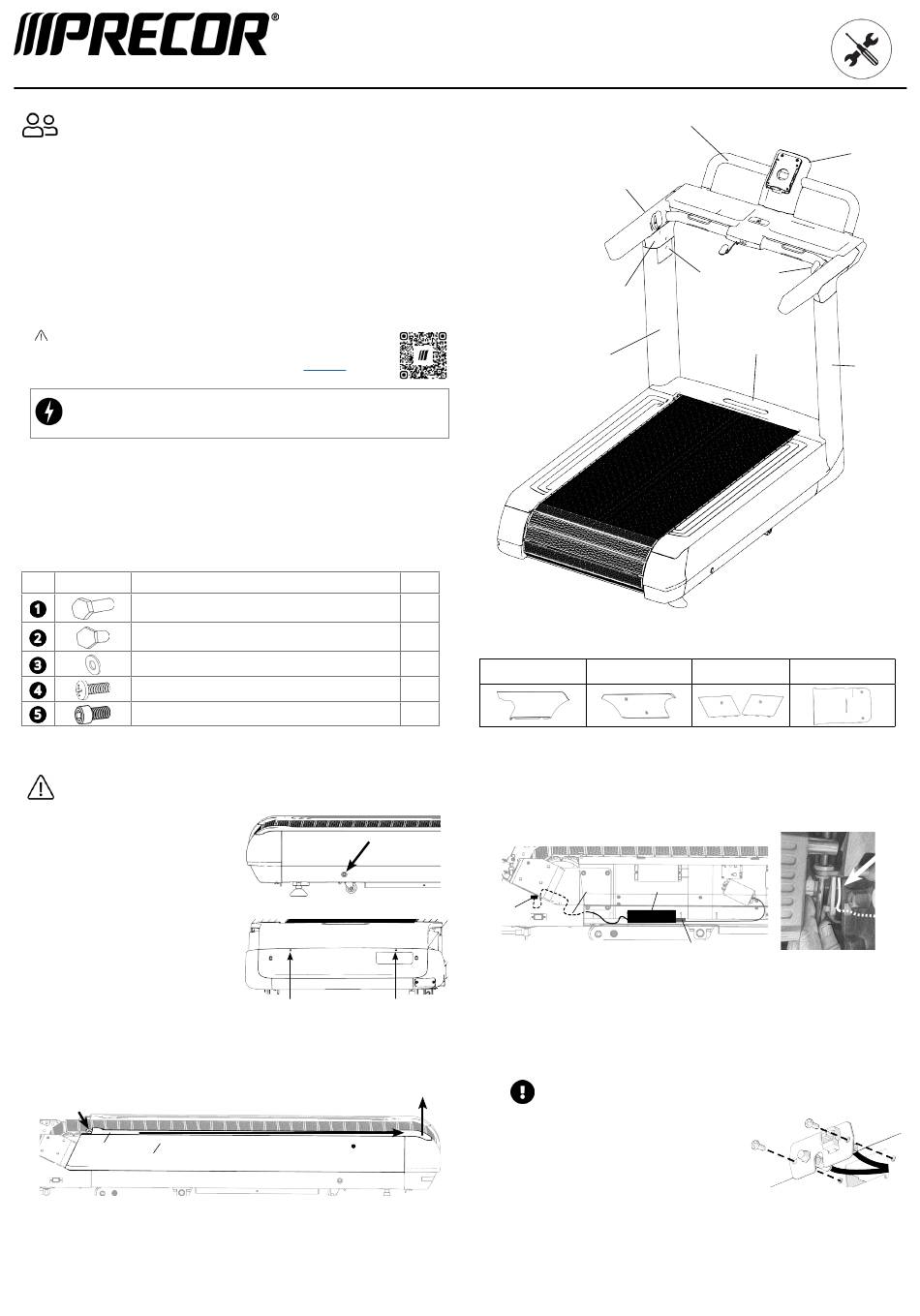

Abbildung 1. Breakaway Lamellenlaufband
Obere linke Innenabdeckungen
Innenabdeckung (L/R 2)
Netzteil
Buchse für Netzteil
Abbildung 5.
Abdeckung der
Konsolenhalterung
Rechter
vertikaler
Träger
Abdeckung der
Konsolenhalterung
Das Strom-
kabel wird
außen am
Daten-
kabel
entlangge-
führt.
(Draufsicht
vorne am
Gerät)
Abbildung 6.
Abbildung 7.
