Singer 206 Bedienungsanleitung
Quicklinks

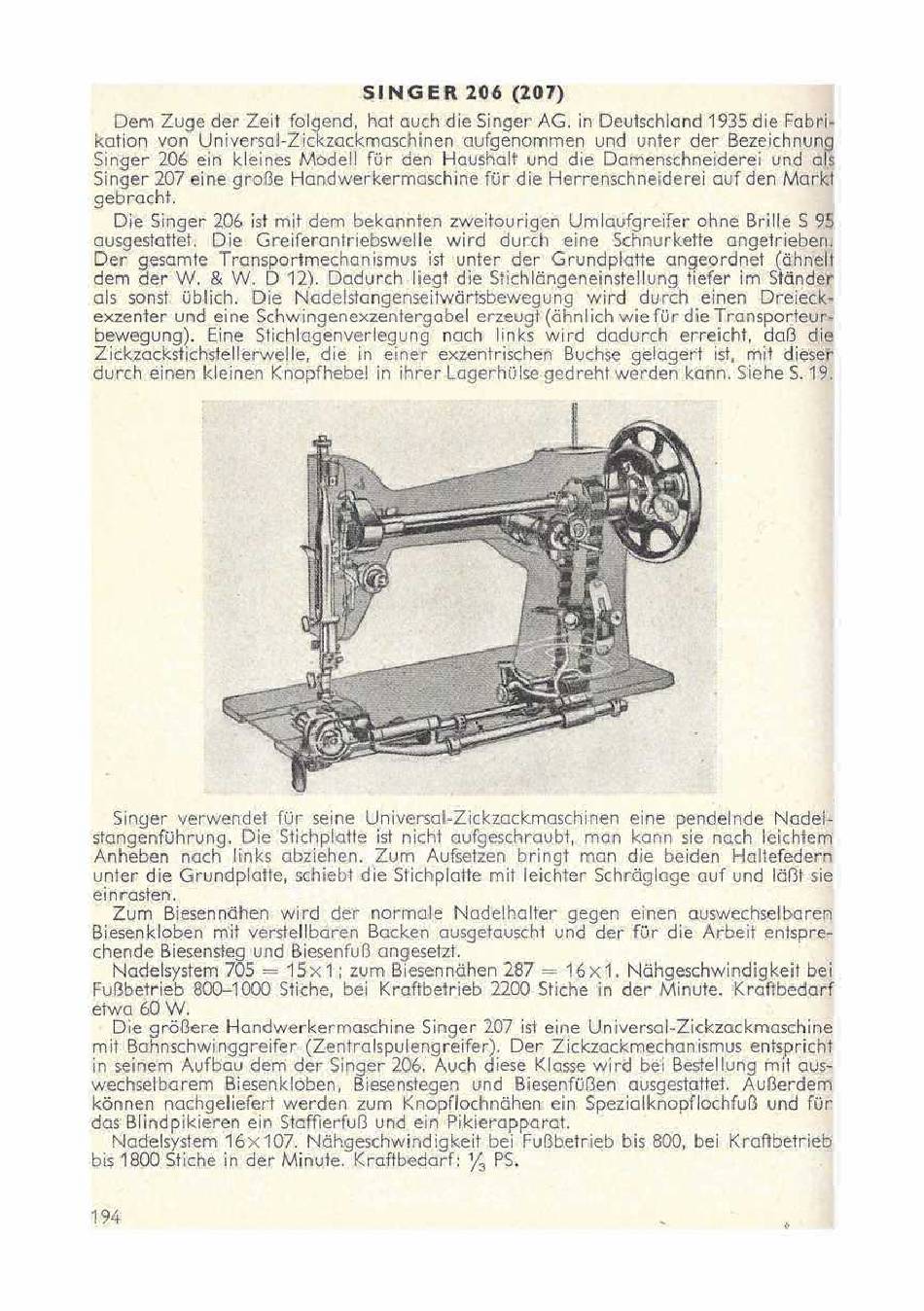

Dem Zuge der Zeit folgend, hat auch die Singer AG. in Deutschland 1935 die Fabri
kation von Universal-Zickzackmaschinen aufgenommen und unter der Bezeichnung
Singer 206 ein kleines Modell fÜr den Haushalt und die Damenschneiderei und als
Singer 207 eine große Handwerkermaschine
gebracht.
Die Singer 206 ist mit dem bekannten zweitourigen
ausgestattet. Die Greiferantriebswelle
Der gesamteTrans ortmechanismusist unter der Grundplatte angeordnet (ähnelt
dem der W. & W.
als sonst üblich. Die Nadelstangenseitwärtsbewegung Wird durch einen Dreieck;
exzenter und eine Schwingenexzentergabel erzeugt (ähnlich wie für die Transporteur•
bewegung). E ine Stichlagenverlegung nach links Wird dadurch erreicht, daß dié
Zickzackstichstellerwelle,
durch einen kleinen Knopfhebel in ihrer Lagerhülse gedreht werden kann. Siehe S.19
Singer verwendet für seine Universal-Zickzackmaschinen eine pendelnde Nadel-
stangenführung.
Die Stichplatte ist nicht aufgeschraubt, man kann Sie nach leichtem
Anheben nach links abziehen. Zum Aufsetzen bringt man die beiden Haltefedern
unter die Grundplatte, schiebt die StichpIQtte mit leichter Schräglage auf und läßt Sie
einrasten.
Zum Biesennähen Wird der normale Nadelhalter
Biesenkloben mit verstellbaren Backen ausgetauscht und der für die Arbeit entspre-
chende Biesensteg und Biesenfuß angesetzt.
Nadelsystem 705
Fußbetrieb
800—1000 Stiche, bei Kraftbetrieb
etwa
60 W.
Die größere Handwerkermaschine
mit Bahnschwinggreifer
in seinem Aufbau dem der Singer 206. Auch diese Klasse Wird bei Bestellung mit aus-
wechselbarem
Biesenkloben, Biesenstegen und Biesenfüßen ausgestattet. Außerdem
können nachgeliefert werden zum Knopflochnähen
das Blindpikieren ein Staffierfuß und ein Pikierapparat.
Nadelsystem 16x 107. Nähgeschwindigkeit
bis 1800 Stiche in der Minute. Kraftbedarf: 1/3PS.
194
SINGER
Wird durch eine Schnurkette
12). Dadurch liegt die Stichlängeneinstellung tiefer im Ständer
die in einer exzentrischen Buchse gelagert ist. mit dieser
; zum Biesennähen287
Singer 207 ist eine Universal-Zickzackmaschine
(Zentralspulengreifer).
206 (207)
fUr die Herrenschneiderei auf den Mark
Umlaufgreifer
gegen einen auswechselbaren
Nähgeschwindigkeit bei
2200 Stiche in der Minute.
Der Zickzackmechanismus
ein Spezialknopflochfuß
bei Fußbetrieb bis 800, bei Kraftbetrieb
ohne Brille S 9
angetrieben
Kraftbedarf
entspricht
und für
