Wilms EL 2 Betriebsanleitung
Elektroheizer
Verwandte Anleitungen für Wilms EL 2
Inhaltszusammenfassung für Wilms EL 2

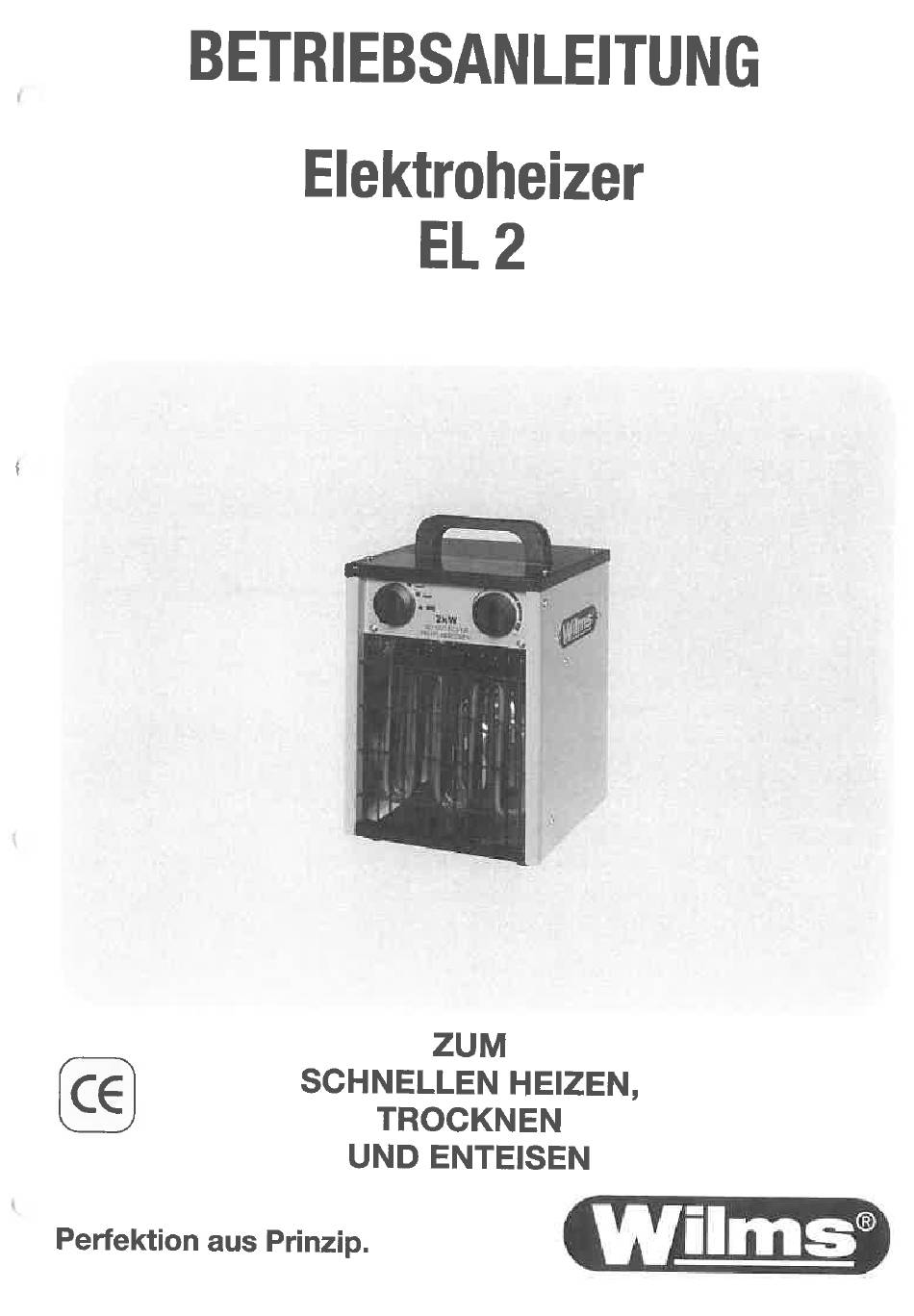

- Seite 1 BETRIEBSANLEITUNG Elektroheizer SCHNELLEN HEIZEN, TROCKNEN ENTEISEN Wilms Perfektion aus Prinzip.
- Seite 2 EG KONFORMITÄTS- ERKLÄRUNC im Sinne der EG - Richtlinie Maschinen 2006 142 EG Bezeichnung: ist entwickelt, k onstruiertundgefertigtin Übereinstimmung mit derobengenannten Richtlinie, der Niederspannungsrichtlinie 2006 195 EG und der EMC Richtlinie 20041108 Folgende harmonisierte Normen sind angewandt: EN 60335 - 1 / 2 Sicherheit elektrischer Geräte EN 62233 VDE 0700-366 - EN 55014 - 1 / 2 Elektromagnetische Verträglichkeit...
- Seite 3 Inhaltsangabe Bedienungsanleitung Seite EG- Konformitätserklärung Garantie Technische Daten Allgemeines Betriebsanleitung Inbetriebnahme Ausserbetriebnahme Störungen und deren Behebungen Ersatzteilliste Explosionszeichnung...
- Seite 4 G ARAN Wir g arantier das G erät gegen Material- und Fabrikationsfehle bei n ormalem und richtigem Gebrauc entsprechen derBetriebsanleitung fürden Zeitraum vonzwei Jahren nach Auslieferung. Wir w erde eventuell Mängel, dieinnerhalb von 24Monaten nach Lieferung auftreten und d!ie aufMaterial undFabrikationsfehl zurückzuführen Sind, nach unserer Wahl k ostenlos...
- Seite 5 Technische Daten Typ: Bestell-Nummer: 2800002 Heizleistung: 0,65 / 1,3/2 1720 kcal/h Schaltstufen Luftleistung: 190 m3/h Versorgungsspannung: 230V- 50 Hz Nennstrom: Überhitzungsschutz: serienmäßig LxBxH 210 x 200 x 315 mm Gewicht Elektr. Anschluss Schuko-Stecker 16 A Geräuschpegel dB (A)
- Seite 6 Allgemeines: Bei d em Gerät E L 2handelt essich umeinortsveränderliches Gerät, elektrisch betriebe sowie t ransportierbar. Das G erät kann imDauerbetrieb eingesetzt werden. Die zuerwärmend Luft W ird durch einen Axialventilator angesaugt, strömt durch den Isoliermantel erwärmt sich andenHeizspiralen und tritt amEnde des Isoliermantels Heissluft aus.
- Seite 7 Betriebsanleitung Achtung! DieHeizgeräte d ürfennurvon Personen bedient w erden,diein derBedienung derGeräte unterwiesen wordenSind.Dabei i st dieBetriebsanleitung heranzuziehen. Unterwiesene Personen sindsolche,die überdie ihnenübertragenen Aufgabenund die etwa möglichenGefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfallsangelernt wurden. Die Reparatur- und Wartungsarbeiten dürfen an elektrischen Teilen nur von einer Elektrofachkraft ausgeführt werden.
- Seite 8 Störungen und deren Behebung Störung Ursache Behebung Gerät eingeschaltet, Kein Strom. Stromanschluss prüfen. Ventilator läuft nicht an. Kabel defekt. Kabel überprüfen, eventuell erneuern. Ein-Ausschalter Schalter überprüfen defekt. bzw. erneuern. Ventilator läuft an, Heizspirale Schaltkasten öffnen, keine erwärmte Luft defekt. Heizspiralenanschlüsse tritt aus.
- Seite 9 ERSATZ TEILLISTE Pos. Art.-Nr. Bezeichnunq Stück 6164101. Abdeckung rechts 6164102 Isolierblech 6164103 Fuss 6164104 Bodenblech 6164105 Heizelement 6164106 Ausblasgitter 6164107 Abdeckung links Ableitblech 6164108 6164109 Sicherheitsthermostat 6164110 Schaltkastenblende 6164111 Knopf 6164112 Raumthermostat 6164113 Dichtring 6164114 Schalter 6164115 Abdeckung oben 6164116 Grundplatte 6164117 Ventilator...
- Seite 10 Explosionszeichnung EL 2...
