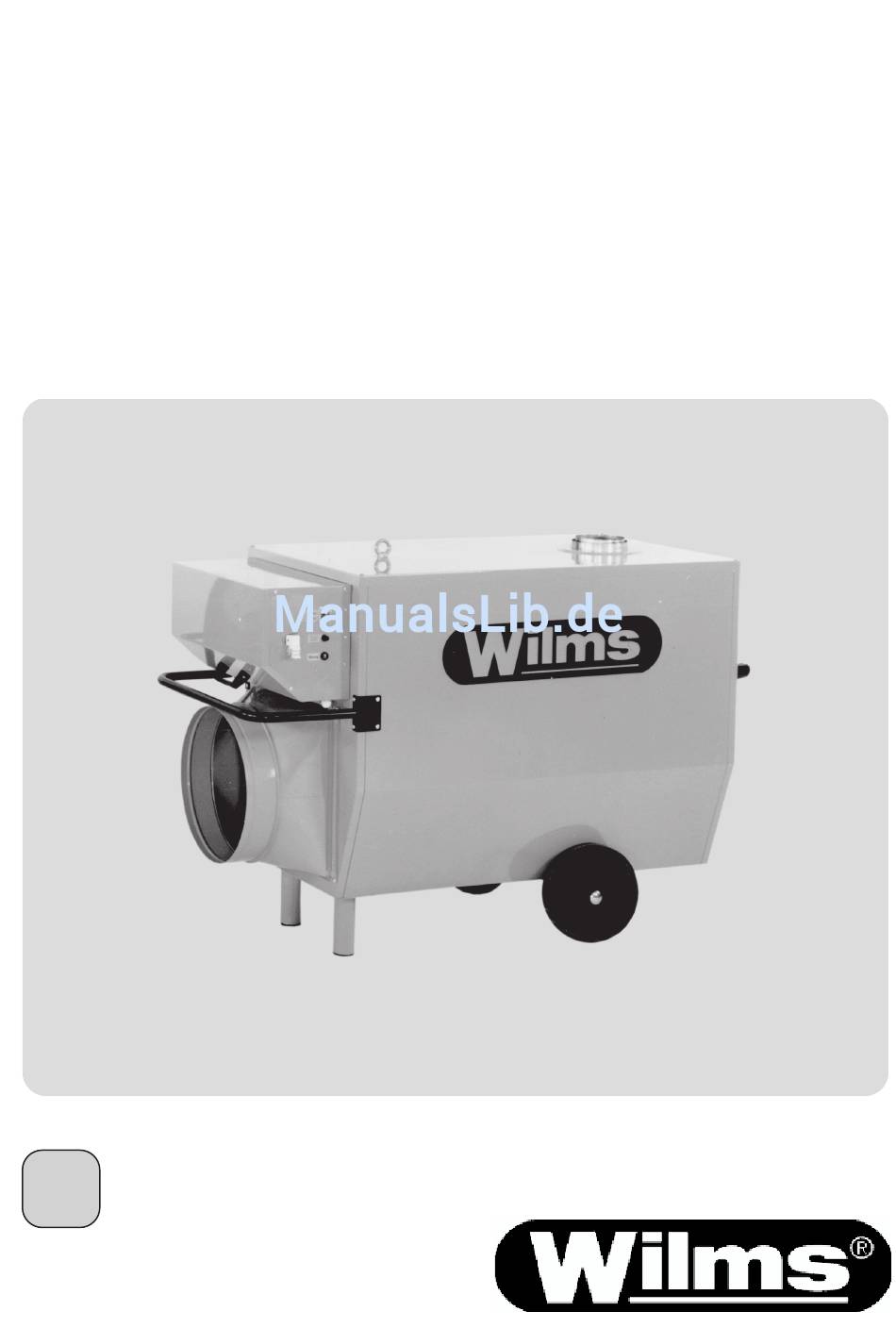

BETRIEBSANLEITUNG
Heißluftturbine
BV 185
CE
W
ilms
Perfektion aus Prinzip

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilms BV 185

Inhaltszusammenfassung für Wilms BV 185

  • Seite 1 BETRIEBSANLEITUNG Heißluftturbine BV 185 ilms Perfektion aus Prinzip...

  • Seite 2: Inhaltsverzeichnis

    I N H A L T S A N G A B E BV 185 Seite Garantie Wichtiger Hinweis Vor Inbetriebnahme sorgfältig lesen! Technische Daten Inbetriebnahme Achtung Betrieb "Heizen" Betrieb "Lüften" Ausserbetriebnahme Achtung Sicherheits- und Regeleinrichtungen Temperaturregelung Raumthermostat Transport Reinigung Mögliche Störungen und deren Behebung...

  • Seite 3: Garantie

    - 1 - G A R A N T I E Wir garantieren das Gerät gegen Material- und Fabrikationsfehler bei normalem und richtigem Gebrauch entsprechend der Betriebsanleitung für den Zeitraum von zwei Jahren nach Auslieferung. Wir werden eventuelle Mängel, die innerhalb von 24 Monaten nach Lieferung auftreten und die auf Material- und Fabrikationsfehler zurückzuführen sind, nach unserer Wahl kostenlos ersetzen oder reparieren.

  • Seite 4: Vor Inbetriebnahme Sorgfältig Lesen

    - 2 - VOR INBETRIEBNAHME SORGFÄLTIG LESEN ! WICHTIGER HINWEIS ! Das Gerät ist eine Heißluftturbine mit indirekter Beheizung, Wärmeaus- tauscher und Abgasstutzen. Die Heißluftturbine darf nicht in der Nähe von explosiven oder leicht brennbaren Materialien stehen und nicht in explosions- und feuergefährlichen Räumen benutzt werden.
  • Seite 5 - 3 - Mit einer unzuträglichen Konzentration gesundheitsschädlicher Stoffe in der Atemluft ist nicht zu rechnen, so lange die MAK-Werte unterschritten sind und der Sauerstoffgehalt der Luft mehr als 17.-Vol.-% beträgt. Hinweis: Wenn die beiden oben genannten Möglichkeiten für eine gute, natürliche Be- und Entlüftung gegeben sind, kann davon ausgegangen werden, dass die Grenzwerte für Sauerstoffgehalt und Konzentration gesundheitsschädlicher Stoffe (MAK-Werte) eingehalten sind.

  • Seite 6: Technische Daten

    - 4 - T E C H N I S C H E D A T E N BV 185 Elektroanschluss V/Hz 230 / 50 Nennstrom Nennleistung 0,88 Schutzart IP44 Wärmeleistung kcal/h 46500 Luftleistung m³/h 4500 Brennstoffverbrauch ca.kg/h (Heizöl EL o. Petrol.)

  • Seite 7: Inbetriebnahme

    - 5 - 1. INBETRIEBNAHME a) Heizöl-Behälter oder -Fass mit sauberem, leichtem Heizöl EL füllen und den örtlichen Vorschriften entsprechend beistellen. Ansaug- und Rücklaufleitung des Heizers mit dem Ölbehälter verbinden. b) Abgasführung gemäß Prinzipbild (Seite 8) herstellen. c) Werden Schläuche zur Warmluftverteilung angeschlossen, darauf achten, dass scharfe Knicke vermieden werden.

  • Seite 8: Ausserbetriebnahme

    - 6 - AUSSERBETRIEBNAHME Betriebsschalter auf Stellung "0" zurückschalten. Bei Betrieb "Heizen" erfolgt eine automatische Nachkühlung des Heizers bis zur selbsttätigen Abschaltung des Heizerventilators. ACHTUNG ! Netzstecker erst nach erfolgter Nachkühlung "bei Stillstand" des Heizerventilators ziehen. Vor Reparaturen bzw. Wartungsarbeiten ist grundsätzlich der Netzstecker zu ziehen.

  • Seite 9: Reinigung

    - 7 - REINIGUNG Der Heizer sollte mindestens einmal jährlich gereinigt werden. Dazu den Deckel vom Heizeinsatz abschrauben (Pos. 10, Seite 14). Vor Reparatur- und Wartungsarbeiten ist der Netzstecker zu ziehen ! MÖGLICHE STÖRUNGEN und deren BEHEBUNG Elektro-Reparaturen bzw. Wartungsarbeiten dürfen nur von einem Elektrofachmann ausgeführt werden ! Störung Ursache...

  • Seite 10: Wichtiger Hinweis Für Die Aufstellung Des Gerätes

    - 8 - WICHTIGER HINWEIS für die Aufstellung des Gerätes BV 185 Die BV-Geräte sind mit einem Abgasstutzen ausgerüstet und müssen daher mit einem Abgaskamin betrieben werden. Dieser muß genügend Zug haben und soll nach unten dargestellter Zeichnung den Vorschriften entsprechend installiert sein.

  • Seite 11: Ölleitungen Und Querschnitt

    - 9 - 8. Ölleitungslänge und Querschnitt Die Tabelle bezieht sich auf Heizöl EL 4,3 cSt und Innendurchmesser der Ölleitungsrohre. Bei der Saugleitungslänge wurden 4 Winkel, 1 Ventil und 1 Rückschlagventil für den Widerstand berücksichtigt.

  • Seite 12: Serviceposition

    - 10 -...

  • Seite 13: Einstellung Der Luftmenge Maß "B" Und Maß "A

    - 11 -...

  • Seite 14: Voreinstellwerte

    - 12 -...

  • Seite 15: Ersatzteilliste

    - 13 - E R S A T Z T E I L L I S T E BV 185 ab Ger-.Nr. 322543.001 Pos. Artikel-Nr. B E Z E I C H N U N G Stück 6162825 Gehäusemantel inkl. Vorder- und Rückwand...

  • Seite 16: Zeichnung: Ersatzteilliste

    - 14 -...

  • Seite 17: Ersatzteilliste Brenner

    - 15 - Ersatzteilliste Brenner BV 185 Pos. Bestell-Nr. B E Z E I C H N U N G Stück 6162720 Brennerrohr 6162721 Stauscheibe mit Halter und Zwillingselektrode 6162722 Zwillingselektrode 6162723 Düsenstock komplett 6163888 Zündkabel 600 mm lang 6162755...

  • Seite 18: Zeichnung: Ersatzteilliste Brenner

    - 16 -...

  • Seite 19: Schaltplan

    - 17 -...
