Jung Mini Standard Bedienungsanleitung Seite 12

Präsenzmelder Mini

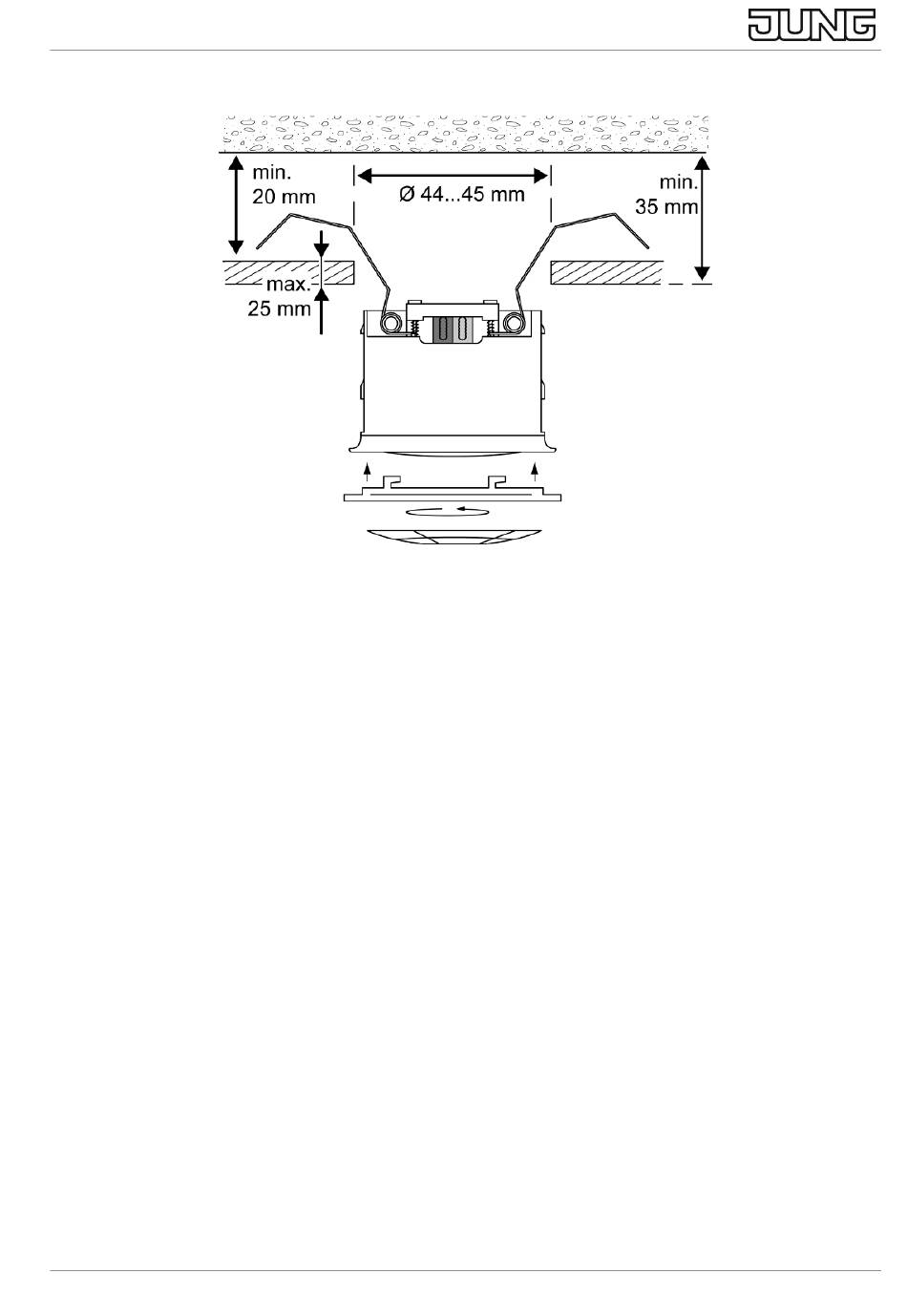

Gerät in Zwischendecke montieren und anschließen
Die Umgebung in der Zwischendecke muss trocken sein.
Max. Stärke der Zwischendecke ca. 25 mm. Einbautiefe min. 35 mm. Abstand zwi-
schen Betondecke und Zwischendecke min. 20 mm.
Deckenausschnitt 44...45 mm.
￭ Busleitung anschließen.
￭ Busleitung mit Leitungsfixierung (9) festklemmen.
￭ Federbügel (3) zurückbiegen und Präsenzmelder (1) in die Zwischendecke
schieben.
￭ Designring (5) aufstecken und im Uhrzeigersinn drehen.
￭ Bei Bedarf: Blende (6) ausschneiden und in den Designring (5) klipsen.
82409413
j0082409413
Bild 9
12 / 21 15.01.2026
