CableTrunk Benutzerhandbuch
Aktualisiert May 13, 2024

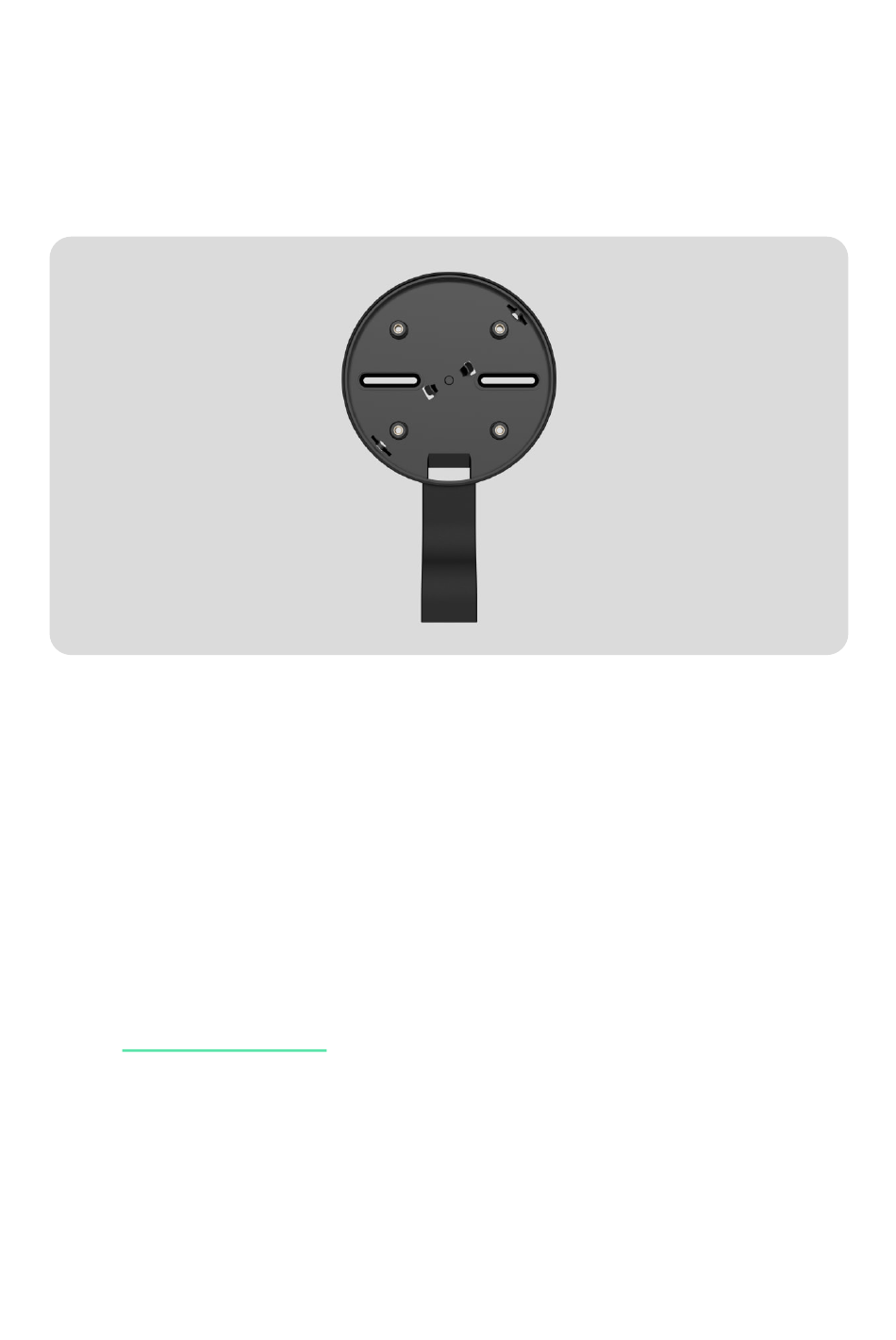

CableTrunk ist ein Zubehörteil für netzbetriebene FireProtect 2 AC Melder.
Es ermöglicht eine saubere Verlegung der Versorgungsleitung vom
Standardkabelkanal zum Brandmelder. Verwenden Sie CableTrunk, wenn
es nicht möglich ist, das Netzkabel von der Rückseite des Melders zu
führen und es in der Wand oder Decke zu verbergen. Dieses Zubehör
bietet die Möglichkeit, die Kabel von der Seite in den Brandmelder
einzuführen.
CableTrunk kaufen
Funktionselemente
Verwandte Anleitungen für AJAX CableTrunk
Inhaltszusammenfassung für AJAX CableTrunk
- Seite 1 CableTrunk Benutzerhandbuch Aktualisiert May 13, 2024 CableTrunk ist ein Zubehörteil für netzbetriebene FireProtect 2 AC Melder. Es ermöglicht eine saubere Verlegung der Versorgungsleitung vom Standardkabelkanal zum Brandmelder. Verwenden Sie CableTrunk, wenn es nicht möglich ist, das Netzkabel von der Rückseite des Melders zu führen und es in der Wand oder Decke zu verbergen.
- Seite 2 Installation von Brandmeldern. Er verfügt über Verschlüsse, um den SmartBracket des Melders vor der Befestigung mit Schrauben zu fixieren. Das Design des CableTrunk ermöglicht die Montage des Melders in vier Positionen. Die Versorgungsleitung kann von der Seite des Melders eingeführt werden, während die LED-Anzeige des Melders für den...
- Seite 3 Auswahl des Installationsortes sorgfältig zu lesen. Weichen Sie nicht vom Systemprojekt ab. Die Nichtbeachtung der grundlegenden Installationsregeln und Empfehlungen in diesem Handbuch kann zu Fehlfunktionen und dem Verlust der Verbindung zu den mit CableTrunk installierten Geräten führen. Kabel verlegen Installation...
- Seite 4 2. Richten Sie das Zubehörteil am Kabelkanal aus und markieren Sie die Stellen für die Bohrlöcher an der Oberfläche, an der Sie CableTrunk installieren möchten. Bohren Sie zwei Löcher. 3. Verlegen Sie die Versorgungsleitung vom Kabelkanal zum CableTrunk.
- Seite 5 5. Führen Sie die Versorgungsleitung durch die Öffnung in der Montageplatte. 6. Installieren Sie die SmartBracket Platte des Brandmelders (ohne Schutzabdeckung) am CableTrunk. Befestigen Sie diese mit Verschlüssen. 7. Schließen Sie die Adern des Netzkabels an die entsprechenden WAGO-Klemmen an. Weitere Informationen finden Sie in der Bedienungsanleitung des FireProtect 2 AC Melders 8.
- Seite 6 9. Befestigen Sie SmartBracket mit den mitgelieferten Schrauben an zwei Befestigungspunkten am CableTrunk. Dabei ist darauf zu achten, dass die Montageplatte nicht beschädigt oder deformiert wird. 10. Bringen Sie die Schutzabdeckung an und befestigen Sie den Brandmelder an der SmartBracket Montageplatte.
- Seite 7 Alle technischen Daten von CableTrunk Einhaltung von Normen Garantie Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Support von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
