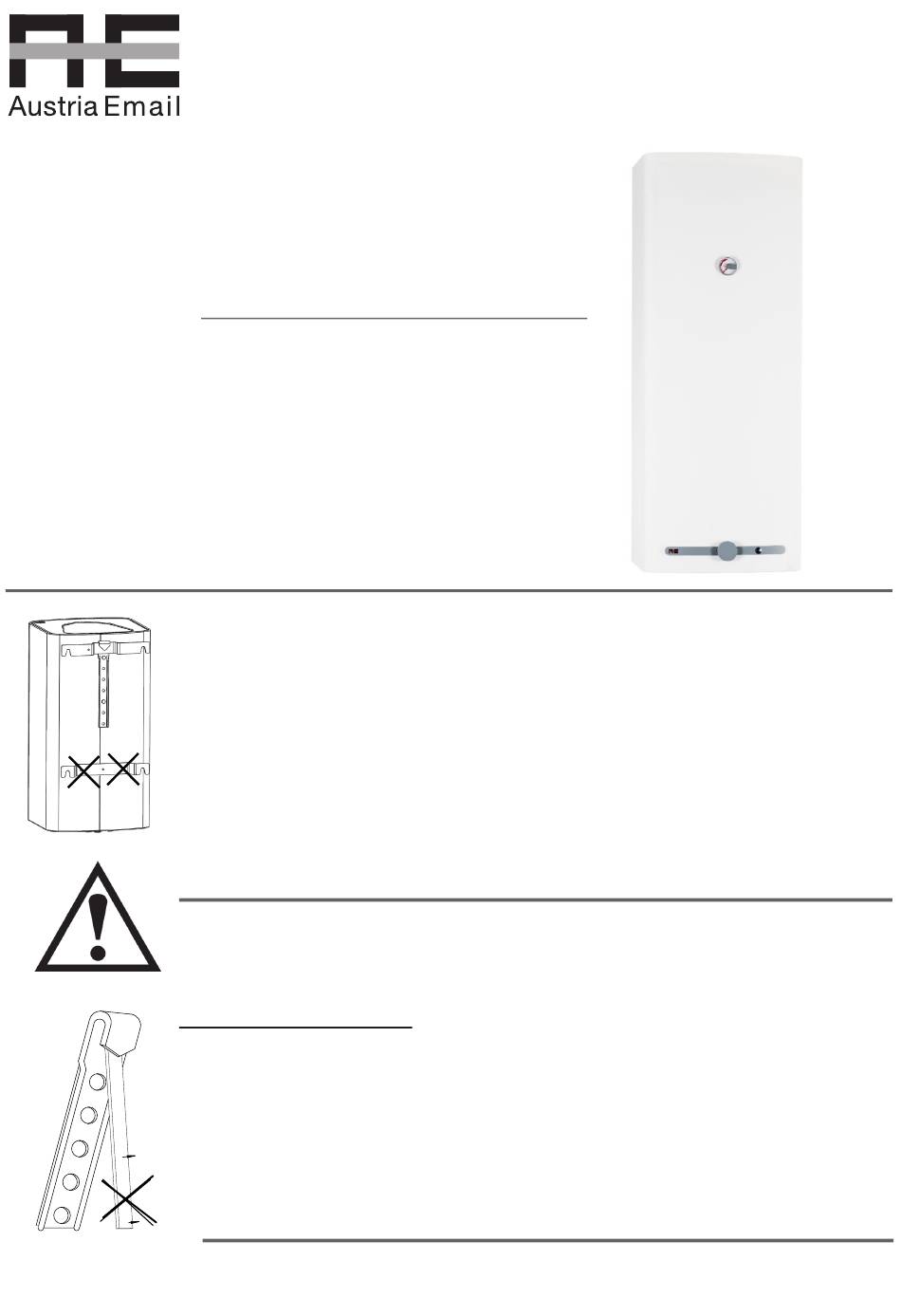

BEDIENUNGS- UND
MONTAGEANLEITUNG
EPV Pro
Druckfester PV-Elektro-
Warmwasserbereiter
Die untere Mauerlasche hat keine tragende Funktion.
Das Anheben und/oder Tragen des Elektrospeichers an
der unteren Mauerlasche ist verboten!
SICHERHEITSTEIL Einhängehaken wegen Bruchmög-
lichkeit nicht verbiegen und mit 2 Originalschrauben
M10x16 8.8 mit einem Anzugsmoment 40 bis 50 Nm be-
festigen.
Druckfehler und technische Änderungen vorbehalten.
Bitte um Weitergabe an den Benutzer!
Id-Nr.: 252747-1
Inhaltsverzeichnis
Verwandte Anleitungen für Austria Email EPV Pro
Inhaltszusammenfassung für Austria Email EPV Pro
- Seite 1 BEDIENUNGS- UND MONTAGEANLEITUNG EPV Pro Druckfester PV-Elektro- Warmwasserbereiter Die untere Mauerlasche hat keine tragende Funktion. Das Anheben und/oder Tragen des Elektrospeichers an der unteren Mauerlasche ist verboten! SICHERHEITSTEIL Einhängehaken wegen Bruchmög- lichkeit nicht verbiegen und mit 2 Originalschrauben M10x16 8.8 mit einem Anzugsmoment 40 bis 50 Nm be- festigen.
-
Seite 2: Inhaltsverzeichnis
EPV Pro Id. Nr.: 252747-1 Sehr geehrter Kunde! Sie haben sich für die Warmwasserbereitung mit einem Elektrospeicher aus unserem Hause entschieden. Wir danken für Ihr Vertrauen! Sie erhalten ein formschönes Gerät, das nach dem letzten Stand der Technik gebaut wurde und den geltenden Vor- schriften entspricht. -
Seite 3: Sicherheitshinweise
1 SICHERHEITSHINWEISE Allgemein • Dieser Speicher kann von Kindern ab 3 Jahren sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüg- lich des sicheren Gebrauchs des Speichers unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 4: Elektrischer Anschluss
EPV Pro Id. Nr.: 252747-1 Elektrischer Anschluss • Der Speicher darf nur durch qualifiziertes Fachpersonal an festverlegte Leitun- gen unter Beachtung der facheinschlägigen Normen und Gesetze angeschlos- sen werden. • Vor den Stromkreis ist ein Fehlerstromschutzschalter mit Auslösestrom I ≤30mA ∆N... -
Seite 5: Allgemeines
Gemessen wird dieses Verhalten in einem Zeitraum von 24 Stunden bei 65 °C Speicherwassertemperatur, gezählt wird der Energieaufwand in kWh, der notwendig ist, um über diesen Zeitraum die Wassertemperatur konstant zu halten. Nenninhalt in Liter Bereitschaftsenergieverbrauch kWh/24h EPV Pro 1,12 1,32 2.2 WARMWASSERBEDARF Der Warmwasserverbrauch im Haushalt ist abhängig von der Anzahl der Personen, der sanitären Ausstattung der... -
Seite 6: Geräteaufbau
EPV Pro Id. Nr.: 252747-1 Sollte ein Gerät bereits zum Zeitpunkt der Lieferung eine offensichtliche Fehlfunktion, Beschädigung oder einen anderen Mangel aufweisen, darf dieses nicht mehr montiert, verbaut und in Betrieb genommen werden. Spätere Reklamationen von angeschlossenen und eingebauten Geräten mit einem offensichtlichen Mangel sind von der Gewährleistung und Garantie dezidiert ausgeschlossen. - Seite 7 EPS Kopfteil Boiler Magnesiumanode PU-Schaum Wärmedämmung Verschlusstopfen Einhängehaken Warmwasserrohr Temperaturerfassungssystem Heizelemente Mauerlasche (keine tragende Funktion) 11a Anschluss Kaltwasser 11b Anschluss Warmwasser Kabelverschraubung für die elektrische Versorgung Heizflansch Anzeigethermometer Bedienpaneel Vollbeladungstaster Drehknopf zur Temperatureinstellung Fühlerrohr Platine Bild 2: Geräteunteransicht bei offenem Servicedeckel Kaltwasseranschluss Warmwasseranschluss LAN Anschluss...
-
Seite 8: Produktbeschreibung
4 PRODUKTBESCHREIBUNG 4.1 PRINZIP Der EPV Pro ist ein elektrischer Warmwasserbereiter, der bevorzugt zur Nutzung von Strom aus alternativ erzeug- ten Energien, insbesondere aus Photovoltaik, einsetzbar ist. Das Gerät verfügt über drei eingebaute Heizstäbe (9) mit Leistungen von 250 Watt, 500 Watt und 1000 Watt, wobei die Heizstäbe kaskadiert werden können, sodass Leistungen in 250 Watt-Stufen bis zu einer maximalen... -
Seite 9: Kommunikation
Die Kommunikation mit einem Wechselrichter oder einem Energiemanager gemäß der Kompatibilitätsliste (->15.1 Kompatibilitätsliste) erfolgt kabelgebunden entweder über Modbus TCP (LAN) oder Modbus RTU (2-Drahtlei- tung). Die Konfigurierung des EPV Pro sowie die Einbindung in das Energiemanagementsystem erfolgt direkt über das WEB Interface (4.2.2.2 Einbindung in das Energiemanagementsystem) Die jeweiligen Anschlussbuchsen befinden sich am Servicedeckel (Foto 4). -
Seite 10: Einbindung An Das Lokale Netzwerk (Kurzanleitung)
Sobald der EPV Pro in ein bestehendes Netzwerk eingebunden wurde, kann er über seine zugewiesene IP-Adres- se, oder über http://askoheat.local erreicht werden. Verbindung ohne DHCP Falls beim Zeitpunkt der Installation kein Switch mit DHCP verfügbar ist, kann der EPV Pro über eine direkte Verbindung konfiguriert werden. PC-Netzwerkkonfiguration anpassen: Der PC muss sich im gleichen Subnetz befinden. -
Seite 11: Schritt 2: Webinterface Aufrufen
Bild 6: Benutzeroberfläche Schritt 3: Integration des EPV Pro Um den EPV Pro das erste Mal in ein System zu integrieren, führt Sie der Schnellstart Assistent durch die Inbetrieb- nahme. Hier werden die grundlegenden Informationen zum System eingetragen und im Hintergrund automa- tisch aktiviert und eine Verbindung aufgebaut. -
Seite 12: Registrierung
Zieltemperatur leicht unterschritten wird. Sensorenauswahl Der ASKOHEAT+/+ 2.0 arbeitet mit den 4 im EPV Pro angeordneten PT-1000 Fühlern. Diese sind standardmäßig (0 bis 3) bereits in der Werkseinstellung zugewiesen. Es besteht jedoch noch die Möglichkeit einen zusätzlichen Fühler zuzuweisen. Dann muss dieser Fühler gesondert im System noch definiert werden. -
Seite 13: Statusinfo
Einbindung in ein Energiemanagementsystem: Master Mode / PtH Der EPV Pro agiert als Master und kann selbstständig einen angeschlossenen Slave abfragen. Z.B. ein Smart Meter Load Feed-in, Load Setpoint & Heater Step Der EPV Pro kann über 3 externe Steuerkanäle Energiewerte erhalten, um den Heizvorgang zu aktivieren. -
Seite 14: Vollbeladung
Zur Einhaltung hygienischer Standards kann eine regelmäßige Hochtemperaturerwärmung aktiviert werden. Der EPV Pro sorgt dann in festgelegten Intervallen dafür, dass das Wasser für eine bestimmte Zeit auf eine Tempe- ratur von mindestens 65°C erwärmt wird, um Legionellen abzutöten. Diese Funktion ist essenziell für Warmwas- serspeicher, die nicht regelmäßig auf hohe Temperaturen erhitzt werden. -
Seite 15: Temperatureinstellung
4.3.1 TEMPERATUREINSTELLUNG Als Einstellhilfe weist der Einstellknopf des Temperaturreglers der Elektroheizung 4 Hauptstufen auf: bis zu 30 °C Frostschutz für den Speicher ca. 40 °C Handwarmes Speicherwasser ca. 65 °C mäßig heißes Speicherwasser ca. 85 °C heißes Speicherwasser Achtung: Einstellknopf am linken Anschlag ergibt keine Nullstellung bzw. Abschaltung der Geräteheizung. Bei Betrieb in der Frostschutzstellung kann das Wasser trotzdem eine Erwärmung von 30 °C aufweisen. - Seite 16 EPV Pro Id. Nr.: 252747-1 Dieser ist bei einer Änderung der Montagehöhe an den Befestigungsschrauben mit einem Drehmoment von 40 - 50 Nm anzuziehen. d) Bei der Montage sind die Geräte-Maßskizzen und eventuell beigepackte Hinweisschilder zu beachten. e) Achtung: Für eine belastungstechnische und festigkeitsmäßige Auslegung der Gerätemontagefläche bzw.
-
Seite 17: Maßskizze
6 MASSSKIZZE Abmessungen in mm Inhalt B verstellbar Gewicht Type Liter Bauform von - bis in kg EPV Pro 1029 550-850 Hängespeicher EPV Pro 1229 750-1000 Hängespeicher... -
Seite 18: Produktdaten Erp
EPV Pro Id. Nr.: 252747-1 7 PRODUKTDATEN ERP EPV Pro Modell Speichervolumen Mischwasservolumen V Lastprofil Energieeffizienzklasse Energieeffizienz 37,7 37,5 Täglicher Stromverbrauch Q 12,580 12,660 elec Jährlicher Stromverbrauch AEC 2.715 2.729 Off-Peak-tauglich oder Smart Temperatureinstellung des °C Temperaturreglers Schallleistungspegel in Innen- räumen... - Seite 19 Grundsätzlich ist folgendes zu beachten: Um eine einwandfreie Funktion der Anschlussarmatur zu gewährleisten, darf diese nur in frostgeschützten Räu- men montiert werden. Der Ablauf des Sicherheitsventils muss offen und beobachtbar sein bzw. die Ablaufleitung vom Tropfenfänger (Dehnwassertrichter) darf nicht ins Freie führen, damit weder Frost noch Verstopfung durch Schmutz und dergleichen eine Störung verursachen können.
-
Seite 20: Elektrischer Anschluss
Anlage gegen das Wiedereinschalten der Spannungsversorgung zu sichern (Sicherungen heraus- drehen, Leitungsschutzschalter auslösen). f ) Achtung: Der untere Deckel ist mit der Nase lagerichtig (Schaltbild innen) hinten einzuhängen und vorne mit 2 Schrauben zu montieren! Anschlussschema EPV Pro Rohrheizkörper Umklemmbare Aufheizleistung in kW ~230V... -
Seite 21: Erste Inbetriebnahme / Wiederinbetriebnahme
9 ERSTE INBETRIEBNAHME / WIEDERINBETRIEBNAHME Vor der elektrischen Einschaltung muss der Speicher mit Wasser gefüllt sein. Während des Aufheizvorganges muss das im Innenkessel entstehende Dehnwasser bei druckfestem Anschluss aus dem Sicherheitsventil tropfen. Achtung: Der erste Aufheizvorgang ist von einem konzessionierten Fachmann durchzuführen bzw. zu überwachen, d.h. -
Seite 22: Funktionsstörungen
Bitte beachten Sie die jeweiligen landesspezifischen oder örtlichen Vorschriften. 14 EG-KONFORMITÄTSERKLÄRUNG Der Hersteller Austria Email AG / Austriastraße 6 / 8720 Knittelfeld / Austria erklärt hiermit, dass die beiliegend beschriebenen Warmwasserspeicher / Warmwasserbereiter die Bestimmun- gen der folgenden einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft erfüllen: •... -
Seite 23: Anhang
15 ANHANG 15.1 KOMPATIBILITÄTSLISTE Mit folgenden Wechselrichtern und Energiemanagern ist der EPV Pro kompatibel:... -
Seite 24: Garantie, Gewährleistung Und Produkthaftung
EPV Pro Id. Nr.: 252747-1 GARANTIE, GEWÄHRLEISTUNG UND PRODUKTHAFTUNG Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten ist die Vorlage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervorgehen muss und vom Anspruchswerber vorzuweisen ist. - Seite 25 Bei Fremdeingriffen ohne unseren ausdrücklichen Auftrag, auch wenn diese durch einen konzessionierten Installateur erfolgen, erlischt jeder Gewährleistungs- bzw. Garantieanspruch. Die Übernahme der Kosten für durch Dritte durchgeführte Reparaturen setzt voraus, dass der Produzent zur Mängelbehebung aufgefordert wurde und ihrer Verpflichtung zu Austausch oder Reparatur nicht oder nicht in angemessener Frist nachgekommen ist.
- Seite 26 EPV Pro Id. Nr.: 252747-1...
-
