Bezeichnung; Der Teile - Sharp Sa-Cd800H Serviceanleitung

NAMES
PowM Switch
2. Stand-byIndicator
3.
Disc Number Indicators
4. Remote Control Sensor
5. Spectrum Analyzer Level Meter
6. Volume Level Meter
7. Muting Indicator
8.
Balance Control
9. Graphic Equalizer Control
10.
Muting Button
Volume Up/Down Buttons
12. CD Magazine
13.
Headphone Socket
14.
Magazine Compartrnent
15.
Magazine Eject Button
16.
Disc-I Open Button
17. Input Selector Buttons ( and Indicators )
18.
Spectrum Analyzer Meter Range Selector Button (and In-
dicators)
19.
Mode Selector Switch
20.
Speaker Selector Switches
21. Track Indicator
22.
Channel Indicator
23.
Band Indicators
24.
Auto Tuning Indicator
25. Tuner Memory Indicator
26. Tuning Indicator
27. Stereo
28.
APMS Indicator
29.
Random Play Indicator
30.
Reserve Play Indicator
31.
Programme Indicator
32.
Track Number/Preset Channel Number Indicator
33.
Time Counter/Frequency Indicator
34.
Programme Number Indicator
35.
Repeat Play Indicator
36.
Pause Indicator
37.
Play Indicator
38.
Track Number Buttons
39.
Reserve Play Button
40.
Random Play Button
41.
Stop Button
42.
Repeat Play Button
43.
Tuner Memory Button
44.
Auto Scan Button
45.
Tuning Up/Down Buttons
46.
Disc Number Buttons
47.
CD Memory Button
48.
Clear Button
49.
Call Button
50.
Track Down/APSS Down/Review Button
51.
Track Up/APSS Up/Cue Button
52.
Pause Button
53.
Play Button

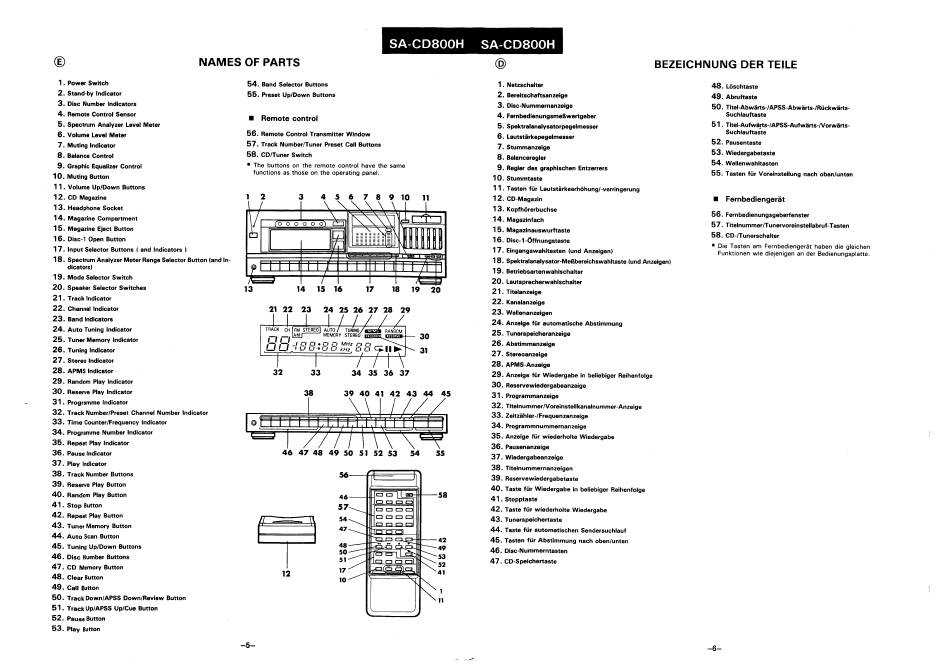

SA-CD800H
OF PARTS
54. Band Selector Buttons
55.
Preset Up/Down Buttons
Remote control
56.
Remote Control Transmitter Window
57. Track NumberfTuner Preset Call Buttons
58. CD/Tuner Switch
• The buttons on the remote control have the same
functions as those on the operating panel.
3 4 5 6 7 8 9 10 11
O o o
13 14 15 16 17 18 19
21 22 23 24 25 26 27 28 29
TRACK CH FM STEREO AUTO TUNING
RANDOM
MEMORY STE
AM 30
31
32 33
34 35 36 37
38 39 40 41 42 43
44
46 47 48 49 50 51 52 53 54
46
57
47
50
51
12
10
SA-CD800H
I . Netzschalter
2. Bereitschaftsanzeige
3. Disc-Nummernanzeige
4.
Fernbedienungsmeßwertgeber
5. Spektralanalysatorpegelmesser
6. Lautstärkepegelmesser
7. Stummanzeige
8. Balanceregler
9. Reglet des graphischen Entzerrers
I O. Stummtaste
I I. Tastønfür Lautstärkeerhöhung/-verringerung
12. CD-Magazin
13.
Kopfhörerbuchse
14. Magazinfach
15.
Magazinauswurftaste
16. Disc-I -Öffnungstaste
17.
Eingangswahltasten (und Anzeigen)
18.
SpektralanaIysator-Meßbereichswahltaste (und Anzeigen)
19.
Betriebsartenwahlschalter
20.
Lautsprecherwahlschalter
20
21.
Titelanzeige
22.
Kanalanzeige
23. Wellenanzoigen
24. Anzeigefür automatische Abstimmung
25. Tunerspeicheranzeige
26. Abstimmanzeige
27.
Stereoanzeigø
28. APMS-Anzeige
29. Anzeigefür Wiedergabe in beliebiger R eihenfolge
30.
Reservewiedergabeanzeige
45
31.
Programmanzeige
32. TiteInummer/VoreinsteIIkanalnummer-Anzeige
33. ZeitzähIer-/Frequenzanzeige
34. Programmnummemanzeige
35. Anzeigefür wiederholte Wiedergabe
36.
Pausenanzeige
55
37. Wiedergabeanzeige
38.
Titelnummernanzeigen
39.
Reservewiedergabetaste
40. Tastefür Wiedergabe in beliebiger R eihenfolge
58
41. Stopptaste
42. Taste für wiederholte Wiedergabe
43.
Tunerspeichertaste
44.
Taste für automatischen Sendersuchlauf
45. Tasten für Abstimmung nach oben/unten
49
46.
Disc-Nummerntasten
53
47.
CD-Speichertaste
52
41

BEZEICHNUNG

DER TEILE
48.
Löschtaste
49.
Abruftaste
50.
Titel-Abwärts-/APSS-Abwärts-/Rückwärts-
Suchlauftaste
51.
Titel-Aufwärts-/APSS-Aufwärts-/Vorwärts-
Suchlauftaste
52.
Pausentaste
53. Wiedergabetaste
54.
Wellenwahltasten
55.
Tasten für VoreinsteUung nach oben/unten
Fernbediengerät
56.
Fernbedienungsgeberfenster
57. Titelnummer/TunervoreinsteIlabruf-Tasten
58.
CD-ITunerschaIter
• Die Tasten am Fernbediengerät haben die gleichen
Funktionen wie diejenigen an der Bedienungsplatte.
