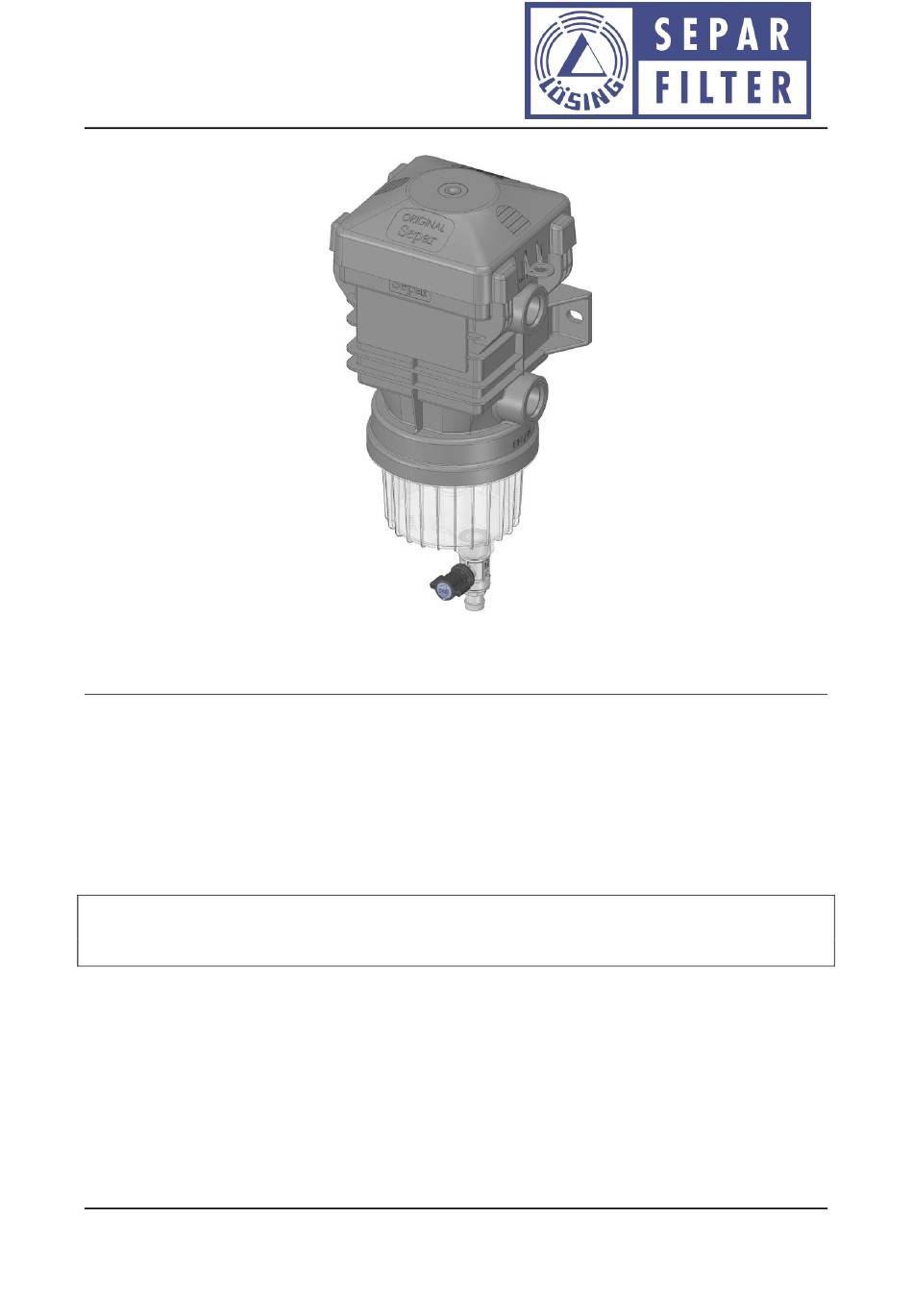

- Seite 1 Willibrord Lösing Filterproduktion GmbH W. Lösing Filterproduktion GmbH • Am Walzwerk 2 • 45527 Hattingen Wartungsanleitung EVO-10 Zusammenfassung: Austausch Filterelement Dok.-Nr.: 10102.DE Rev.: 01 Seite 1 von 7 Wartungsanleitung: EVO-10...
-
Seite 2: Inhaltsverzeichnis
Willibrord Lösing Filterproduktion GmbH W. Lösing Filterproduktion GmbH • Am Walzwerk 2 • 45527 Hattingen Inhaltsverzeichnis Allgemeine Hinweise ..................... 3 Austausch Filterelement EVO-10 ................... 4 Benötigte Materialien ......................... 4 Demontage ............................5 Montage .............................. 7 Dok.-Nr.: 10102.DE Rev.: 01 Seite 2 von 7... -
Seite 3: Allgemeine Hinweise
Damit die Entlüftungsschraube, je nach Einbauort des Filters immer gut erreichbar ist, kann der Filterdeckel in zwei Positionen montiert werden. Einbauposition 1: Entlüftungsschraube rechts vorne. Einbauposition 2: Entlüftungsschraube links hinten. Dok.-Nr.: 10102.DE Rev.: 01 Seite 3 von 7 Wartungsanleitung: EVO-10... -
Seite 4: Austausch Filterelement Evo-10
Willibrord Lösing Filterproduktion GmbH W. Lösing Filterproduktion GmbH • Am Walzwerk 2 • 45527 Hattingen Austausch Filterelement EVO-10 2.1 Benötigte Materialien Ersatz-Filterelement nach Wahl 01010 01030 01060 Innensechskantschlüssel 17 mm Schraubendreher Schlauch 12 mm Innendurchmesser ... -
Seite 5: Demontage
Willibrord Lösing Filterproduktion GmbH W. Lösing Filterproduktion GmbH • Am Walzwerk 2 • 45527 Hattingen 2.2 Demontage Ventile vor und hinter EVO-10 schließen. Schlauch auf Ablasshahn aufziehen und in Auffangbehälter einführen. Laschen leicht nach außen ziehen und Schutzdeckel abheben. - Seite 6 Filterelement entnehmen. Filterelement sachgerecht entsorgen. Eventuell vorhandene Verschmutzungen sorgfältig reinigen entfernen. Ablasshahn um 90° nach rechts drehen Ablasshahn muss spürbar einrastet. Auffanggefäß und Schlauch entfernen. Auffangbehälter sachgerecht entleeren. Dok.-Nr.: 10102.DE Rev.: 01 Seite 6 von 7 Wartungsanleitung: EVO-10...
-
Seite 7: Montage
Uhrzeigersinn drehen bis Deckelschraube auf dem Deckel aufliegt (ca. 7 bis 8 Nm). Bis zum Anschlag 7 bis 8 Nm Ventile vor und hinter EVO-10 öffnen und Filter gegebenenfalls mit Entlüftungspumpe befüllen. Dazu so lange Pumpen, bis Kraftstoff an der Entlüftungsschraube austritt. ...
