Goodwe SDT-Serie Benutzerhandbuch

Goodwe SDT-Serie Benutzerhandbuch

Netzgekoppelter pv-wechselrichter
Vorschau ausblenden Andere Handbücher für SDT-Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
V1.2 2025-06-30
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Goodwe SDT-Serie

Inhaltszusammenfassung für Goodwe SDT-Serie

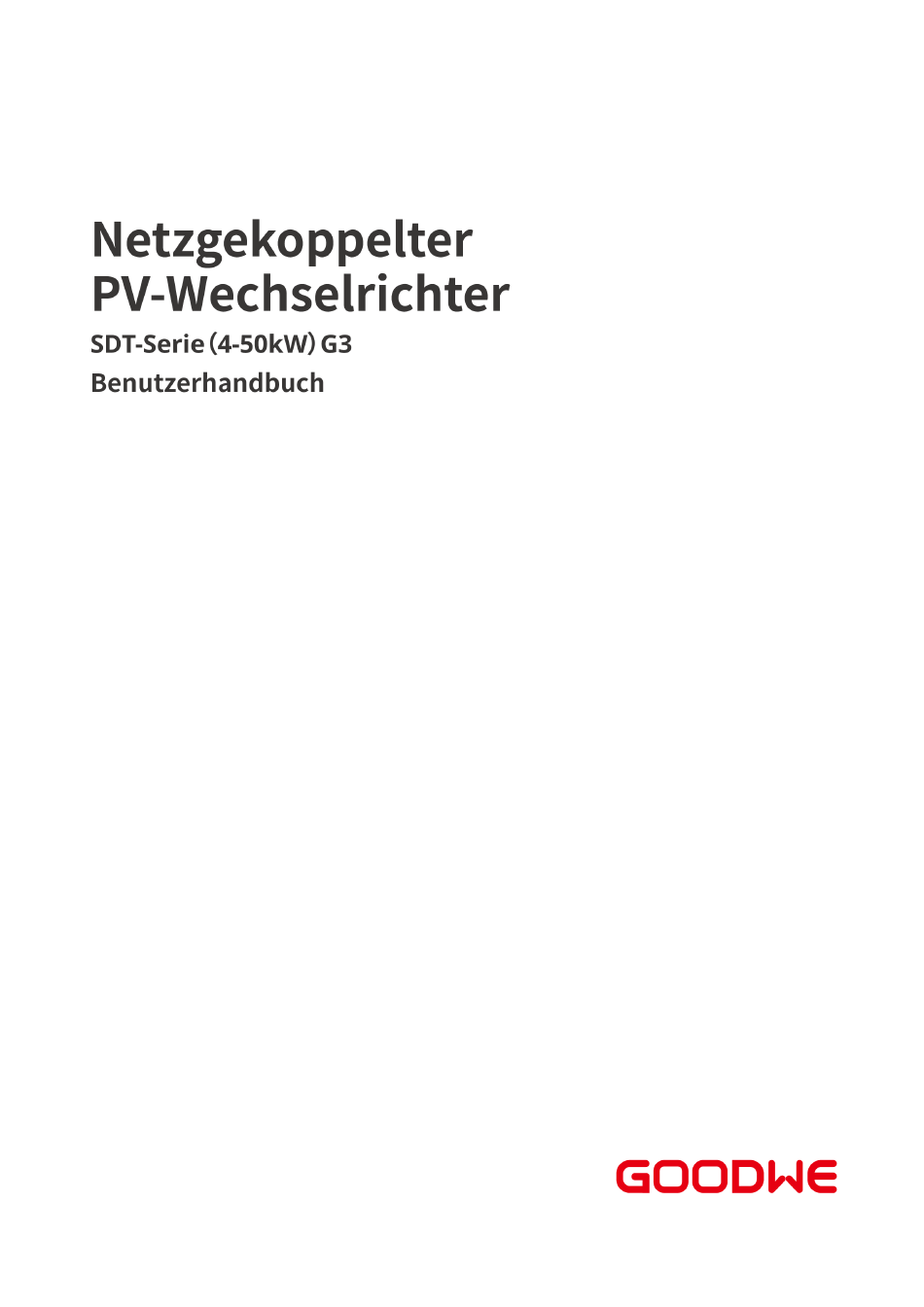

  • Seite 1 V1.2 2025-06-30...

  • Seite 2: Urheberrechtserklärung

    Urheberrechtserklärung Alle Rechte vorbehalten©GoodWe Technologies Co., Ltd.2025. Alle Rechte vorbehalten. Ohne Genehmigung der GoodWe Technologies Co., Ltd. darf der gesamte Inhalt dieses Handbuchs in keiner Form reproduziert, verbreitet oder auf öffentliche Netzwerke oder andere Drittplattformen hochgeladen werden. Markenlizenzierung GOODWEsowie andere in diesem Handbuch verwendeteGOODWEDie Marke gehört der GoodWe Technologies Co., Ltd.

  • Seite 3: Inhaltsverzeichnis

    1 Vorbemerkung 1.1 Eignete Produkte 1.2 Eignete Personen 1.3 Definition der Symbole 2 Sicherheitshinweise 2.1 Allgemeine Sicherheit 2.2 Seite des Gleichstroms 2.3 Seite des Wechselstroms 2.4 Wechselrichter 2.5 Europäische Konformitätserklärung 2.5.1 Geräte mit drahtloser Kommunikationsfunktion 2.5.2 Nicht Geräte mit drahtloser Kommunikationsfunktion 2.6 Personalvoraussetzungen 3 Produktbeschreibung 3.1 Kurze Einführung...
  • Seite 4 3.6.3 Beschreibung der Anzeigelichter 3.6.4 Beschreibung der Kennzeichnung 3.7 Geräteprüfung 3.8 Lieferumfang 3.9 Lagerung der Geräte 4 Aufbau 4.1 Installationsanforderungen 4.2 Installieren des Inverters 4.2.1 Verschieben des Inverters 4.2.2 Installieren des Inverters 5 Elektrische Verbindung 5.1 Sicherheitshinweise 5.2 Schutzleiteranschließung 5.3 Anschließen der Wechselstrom-Ausgangsleitung 5.4 Anschließen der Gleichstrom-Eingangsleitung 5.5 Kommunikationsverbindung 5.5.1 RS485-Kommunikationsnetzwerklösung...
  • Seite 5 7 Test und Einstellung des Systems 7.1 Einstellung der Inverterparameter über das Display 7.1.1 Beschreibung des Display-Menüs 7.1.2 Beschreibung der Inverterparameter 7.2 Einstellen der Wechselrichter-Parameter über die App 7.3 Durch das SolCloud-Fenster erfolgt die Kraftwerk überwachen 8 Systemwartung 8.1 Abschalten des Inverters 8.2 Entfernen des Inverters 8.3 Abschreibung des Inverters 8.4 Fehlerbehebung...

  • Seite 6: Vorbemerkung

    1 Vorbemerkung Dieses Dokument enthält hauptsächlich Produktinformationen zu Wechselrichter, Aufbau-Verkabelung, Konfiguration von Inbetriebnahme, Fehlerbehebung und Wartung. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Aufbau oder dieses Produkt verwenden, um die Sicherheitshinweise des Produkts zu verstehen und sich mit den Funktionen und Eigenschaften des Produkts vertraut zu machen. Das Dokument kann regelmäßig aktualisiert werden.

  • Seite 7: Eignete Personen

    GW30K-SDT-C30 30kW GW33K-SDT-C30 33kW GW36K-SDT-C30 36kW GW37K5-SDT-BR30 37.5kW GW40K-SDT-C30 40kW GW40K-SDT-P30 40kW GW20K-SDT-31 20kW GW25K-SDT-P31 25kW GW50K-SDT-C30 50kW GW12KLV-SDT-C30 12kW GW17KLV-SDT-C30 17kW GW23KLV-SDT-BR30 23kW 127/220,3L/N/PE or 3L/PE GW12KLV-SDT-C31 12kW GW30KLV-SDT-C30 30kW GW5000-SDT-AU30 GW6000-SDT-AU30 GW8000-SDT-AU30 GW9990-SDT-AU30 9.99kW 230/400,3L/N/PE or 3L/PE GW15K-SDT-AU30 15kW GW20K-SDT-AU30 20kW...

  • Seite 8: Definition Der Symbole

    elektrischen Systemen vertraut sind, entsprechend geschult wurden und über fundierte Kenntnisse dieses Produkts verfügen. 1.3 Definition der Symbole Um dieses Handbuch besser nutzen zu können, werden die folgenden Symbole verwendet, um wichtige Informationen hervorzuheben. Bitte lesen Sie die Symbole und Erläuterungen sorgfältig durch. Gefahr Zeigt eine hohe potenzielle Gefahr an, die, falls nicht vermieden, zu Todesfällen oder schweren Verletzungen führen kann.

  • Seite 9: Sicherheitshinweise

    2 Sicherheitshinweise Vorsicht Wechselrichter wurde streng nach Sicherheitsvorschriften entworfen und erfolgreich getestet. Dennoch ist als elektrische Anlage die Beachtung der relevanten Sicherheitshinweise vor jeglichen Arbeiten an der Anlage zwingend erforderlich. Unsachgemäße Handhabung kann zu schweren Verletzungen oder Sachschäden führen. (Fachterminologie: - "elektrische Anlage" statt "elektrisches Gerät"...

  • Seite 10: Seite Des Gleichstroms

    Benutzerhandbücher bei der Aufbau, Verwendung oder Konfiguration der Geräte verursacht werden, Nicht in der Verantwortung des Geräteherstellers. Weitere Informationen zur Produktgarantie finden Sie auf der offiziellen Website:https://www.goodwe.com/warrantyrelated.html。 2.2 Seite des Gleichstroms Gefahr Bitte verwenden Sie den mitgelieferten DC-Stecker zum Anschluss der Wechselrichter-DC-Leitung.

  • Seite 11: Seite Des Wechselstroms

    • Stellen Sie sicher, dass der Rahmen des Moduls und das Montagesystem ordnungsgemäß geerdet sind. • Nach Abschluss der DC-Kabelverbindung stellen Sie sicher, dass die Kabelverbindung fest und ohne Lockerungen ist. • Verwendung eines Multimeters zur Messung von PV-Strings, Schäden durch Verpolung, Übersspannung und Überstrom, Nicht in der Verantwortung des Geräteherstellers.

  • Seite 12: Wechselrichter

    2.4 Wechselrichter Gefahr • WechselrichterAufbau Vermeiden Sie während des Prozesses eine Belastung der unteren Anschlussklemmen, da dies zu deren Beschädigung führen kann. • Nach WechselrichterAufbau müssen die Etiketten und Warnschilder auf dem Gehäuse deutlich sichtbar sein. Das Verdecken, Verändern oder Beschädigen ist untersagt.

  • Seite 13: Europäische Konformitätserklärung

    CE-Konformitätszeichen. 2.5 Europäische Konformitätserklärung 2.5.1 Geräte mit drahtloser Kommunikationsfunktion Geräte mit drahtloser Kommunikationsfunktion, die auf dem europäischen Markt verkauft werden können, erfüllen folgende Richtlinienanforderungen: • Radio Equipment Directive 2014/53/EU (RED) • Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS) •...
  • Seite 14 • Das für die Wartung der Aufbau-Anlagen verantwortliche Personal muss zunächst eine strenge Schulung absolvieren, um die verschiedenen Sicherheitshinweise-Produkte zu verstehen und die korrekten Betriebsmethoden zu beherrschen. • Aufbau, Betrieb, Wartung, Austausch von Geräten oder Komponenten dürfen nur von qualifiziertem Fachpersonal oder geschultem Personal durchgeführt werden.

  • Seite 15: Produktbeschreibung

    3 Produktbeschreibung 3.1 Kurze Einführung Die SDT-Serie Wechselrichter ist ein dreiphasiger String-Wechselrichter für Photovoltaik Netz-Wechselrichter, der den von Photovoltaik-Solarmodulen erzeugten Gleichstrom in Wechselstrom umwandelt, der den Anforderungen des Netz entspricht, und in das Netz einspeist. Die Hauptanwendungsbereiche des Wechselrichter sind wie folgt:...

  • Seite 16: Schaltplan Des Stromkreises

    Serienname SDT: SDT-Serie Versionscode Produkt der dritten Generation 3.2 Schaltplan des Stromkreises GW4000-SDT-30、GW5000-SDT-30、GW6000-SDT-30、GW8000-SDT-30、GW10K-SDT- 30、GW10K-SDT-EU30、GW12K-SDT-30、GW15K-SDT-30： GW12KLV-SDT-C30、GW17K-SDT-30、GW20K-SDT-30、GW25K-SDT-C30： GW17KLV-SDT-C30、GW30K-SDT-C30、GW20K-SDT-31、GW12KLV-SDT-C31、GW25K- SDT-P31：...
  • Seite 17 GW5000-SDT-AU30、GW6000-SDT-AU30: GW8000-SDT-AU30、GW9990-SDT-AU30: GW15K-SDT-AU30、GW20K-SDT-AU30：...
  • Seite 18 GW25K-SDT-AU30、GW29K9-SDT-AU30、GW25K-SDT-30、GW30K-SDT-30、GW23KLV- SDT-BR30、GW37K5-SDT-BR30、GW33K-SDT-C30、GW36K-SDT-C30、GW40K-SDT- C30： GW40K-SDT-P30、GW30KLV-SDT-C30、GW50K-SDT-C30：...

  • Seite 19: Unterstützte Netzformen

    3.3 Unterstützte Netzformen 3.4 Funktionsmerkmale AFCI Die AFCI-Funktion dient zur Erkennung von WechselrichterSeite des GleichstromsLichtbogenfehlern. Bei Auftreten eines Lichtbogenfehlers schützt der Wechselrichter automatisch.
  • Seite 20 Empfänger hält die Modulausgabe aufrecht, indem er das Signal des Senders empfängt. Der Sender kann extern oder in den Wechselrichter eingebaut sein. Im Notfall kann der Sender durch Aktivierung einer externen Triggerung deaktiviert werden, wodurch das Modul abgeschaltet wird. Externer Sender: Emitter-Modell: GTP-F2L-20, GTP-F2M-20 https://www.goodwe.com/Ftp/Installation-instructions/RSD2.0-transmitter.pdf Empfängermodell: GR-B1F-20, GR-B2F-220 https://www.goodwe.com/Ftp/Installation-instructions/RSD2.0.pdf...
  • Seite 21 Integrierter Emitter: Externe Auslöseeinrichtung: AC-Seitiger Leistungsschalter; Empfängermodell: GR-B1F-20, GR-B2F-+20 https://www.goodwe.com/Ftp/Installation-instructions/RSD2.0.pdf Kommunikation Wechselrichter unterstützt die Parametereinstellung über Bluetooth in der Nähe; ermöglicht die Verbindung mit der Überwachungsplattform über 4G, um den Betriebszustand der Wechselrichter und die Leistung der Photovoltaikanlage zu überwachen.

  • Seite 22: Betriebsmodus Des Inverters

    3.5 Betriebsmodus des Inverters Serie Komponente Anleitung...

  • Seite 23: Beschreibung Des Aussehens

    Wartezeit nach dem Einschalten der Maschine. • Wenn die Bedingungen erfüllt sind, wird der Selbsttestmodus aktiviert. Wartemodus • Bei einem Fehler schaltet der Wechselrichter in den Fehlermodus. • Wenn ein Upgrade-Anforderung empfangen wird, wechselt das System in den Upgrade-Modus. Wechselrichter Vor dem Start werden kontinuierlich Selbsttests, Initialisierungen usw.

  • Seite 24: Beschreibung Der Komponenten

    Bei verschiedenen Modellen der Wechselrichter können Farbe und Aussehen variieren, die tatsächlichen Eigenschaften sind maßgeblich. 3.6.1 Beschreibung der Komponenten Serie Komponente/S Anleitung iebdruck Steuerung der Gleichstromeingangsverbindung oder - DC-Schalter trennung. Anschluss für Gleichstrom-Eingangsleitungen von PV- Eingangsklem Modulen. Maximaler Ausgang pro Die maximale Anzahl der strom, die an einen MPPT-String MPPT-Kanal angeschlossen werden können.

  • Seite 25: Produktmaße

    Anzeigelampe Anzeige des Betriebszustands des Wechselrichter. Display Daten zu Wechselrichter anzeigen. (optional) Taste In Zusammenarbeit mit dem Display wird die (optional) Wechselrichter bedient. Erdungsanschl Schutzleiteranschließung。 Der Wechselrichter ist mit einem externen Lüfter ausgestattet, der bei zu hohen Temperaturen den Wechselrichter kühlen kann. •...

  • Seite 27: Beschreibung Der Anzeigelichter

    3.6.3 Beschreibung der Anzeigelichter Dreilicht Anzeigela Status Anleitung Dauerbetrieb: Drahtlose Überwachung normal Einzelnes Blinken: Drahtlosmodul zurückgesetzt oder neu gestartet Zweimaliges Blinken: Router nicht verbunden/Basisstation nicht verbunden Vierfaches Blinken: Überwachung Server nicht Stromver verbunden sorgung Flackern: RS485-Kommunikation normal Löschen: Das Funkmodul wird auf Werkseinstellungen zurückgesetzt.

  • Seite 28: Beschreibung Der Kennzeichnung

    Betrieb Dauerleuchten: Netz normal, Netzanschluss erfolgreich Abschaltung: Nicht am Netz Einmalige Langsames Blinken: Selbstprüfung vor dem Netzanschluss Einmalige Schnelles Blinken: kurz vor der Netzanbindung Dauerbetrieb: Drahtlose Überwachung normal Einzelblinken: Drahtlosmodul-Reset oder - Zurücksetzung Zweimaliges Blinken: Keine Verbindung zur Basisstation oder Router. Kommuni kation Vierfaches Blinken: Überwachung nicht...

  • Seite 29: Geräteprüfung

    3.7 Geräteprüfung Bitte überprüfen Sie vor der Annahme der Produkte folgende Punkte im Detail: Überprüfen Sie die äußere Verpackung auf Beschädigungen wie Verformungen, Löcher, Risse oder andere Anzeichen, die zu einer Beschädigung der Geräte im Inneren führen könnten. Falls Schäden festgestellt werden, öffnen Sie die Verpackung nicht und wenden Sie sich an Ihren Händler.
  • Seite 30 [1] Die Art der Rückhalteplatte richtet sich nach dem Modell des Wechselrichter. [2] Die Anzahl der DC-Steckverbinder entspricht der Anzahl der DC-Anschlüsse des Wechselrichter. Bitte bestätigen Sie diese anhand der Anzahl der DC-Anschlüsse des Wechselrichter. [3] Die Anzahl der Spreizdübel entspricht den Bohrungen der Rückhalteplatte. [4] Die Anzahl der Kommunikationsklemmen und Rohrklemmen entspricht der gewählten Kommunikationsmethode.
  • Seite 31 Komponente Anleitung Komponente Anleitung Expansionsdü Gleichstrom- bel x N Steckverbinder x N Erdungs-OT- Produktdokumentation x Anschluss x 1 AC OT- Anschluss x Rohrklemme x N Kommunikati AC-Anschlussabdeckung onsmodul x 1 2PIN- 3PIN- Kommunikati Kommunikationsklemme onsklemme x...

  • Seite 32: Lagerung Der Geräte

    Komponente Anleitung Komponente Anleitung 4-PIN- 6PIN- Kommunikati Kommunikationsklemme onsklemme x DRED/RCR- Kommunikati Positionierplatte x 1 onsklemme x Schutzabdeck Kommunikationsmodul x ung x 1 3.9 Lagerung der Geräte Wenn die Anlage nicht sofort in Betrieb genommen wird, sind folgende Lagerungsanforderungen zu beachten: Stellen Sie sicher, dass die äußere Verpackung nicht Demontage ist und die Trockenmittel im Karton nicht fehlen.
  • Seite 33 der Lagerung mit Strom zu versorgen. Wenn es länger als 6 Monate nicht mit Strom versorgt wurde, wird empfohlen, vor der Inbetriebnahme eine Überprüfung und Tests durch Fachpersonal durchzuführen.

  • Seite 34: Aufbau

    4 Aufbau 4.1 Installationsanforderungen Anforderungen an die Installationsumgebung Das Gerät darf nicht in brennbaren, explosiven oder korrosiven Umgebungen Aufbau werden. Der Aufbau-Träger ist robust und zuverlässig und kann das Gewicht von Wechselrichter tragen. Der Aufbau-Raum muss die Anforderungen an die Belüftung und Kühlung der Geräte sowie den Bedienraum erfüllen.
  • Seite 35 topografischen Gegebenheiten (wie Deiche oder Hügel). Halten Sie sich von starken Magnetfeldern fern, um elektromagnetische Störungen zu vermeiden. Wenn sich in der Nähe der Aufbau-Position eine Funkanlage oder ein drahtloses Kommunikationsgerät mit einer Frequenz unter 30 MHz befindet, installieren Sie die Aufbau-Anlage gemäß den folgenden Anforderungen: •...
  • Seite 36 Bei Aufbau wird die Verwendung der folgenden Aufbau-Werkzeuge empfohlen. Bei Bedarf können vor Ort andere Hilfswerkzeuge eingesetzt werden. Werkzeugtyp Erläuterung Werkzeugtyp Anleitung Sicherheitshandschuh Staubmaske Schutzbrille Sicherheitsschuhe Drehmomentschlüssel Schlagbohrmaschin M4、M5、M6 Seitenschneider Heißluftpistole Klemme Abisolierzange Crimpzange Gummihammer Markierungsstift Multimeter Schrumpfschlauch Staubsauger Wasserwaage MC4 DC- Jinko DC- Entriegelungswerkzeu...

  • Seite 37: Installieren Des Inverters

    4.2 Installieren des Inverters 4.2.1 Verschieben des Inverters Warnung Vor Aufbau muss der Wechselrichter zum Standort Aufbau transportiert werden. Um Personenschäden oder Gerätebeschädigungen während des Transports zu vermeiden, beachten Sie bitte folgende Punkte: Bitte stellen Sie entsprechend dem Gewicht der Ausrüstung geeignetes Personal bereit, um zu vermeiden, dass die Ausrüstung die vom Menschen tragbare Gewichtsgrenze überschreitet und Personen verletzt.
  • Seite 38 Schritt 5 (optional): Aufbau Diebstahlsicherung.

  • Seite 39: Elektrische Verbindung

    5 Elektrische Verbindung 5.1 Sicherheitshinweise Gefahr • Vor der Elektrische Verbindung müssen die DC-Schalter und der AC- Ausgangsschalter des Wechselrichter getrennt werden, um sicherzustellen, dass das Gerät Stromausschaltung ist. Arbeiten unter Spannung sind strengstens untersagt, da dies zu Stromschlägen oder anderen Gefahr führen kann. •...
  • Seite 40 Kabelspezifikation Kabel Kabelaußendur Leiterquerschnittsfläche (mm²) chmesser (mm) Gleichs Photovolt 4.8~6.3 Empfohlene Gleichstromkabel (MC4) tromka aikkabel, Photovoltaikkabel nach 1100V-Standard das den 5,9 ~ 8,8 Empfohlenes:4~6: 4~6 1100V- Standard erfüllt Kupferleiter (für ein- Aluminiumleiter oder mehrdrähtige (für ein- oder Leiter geeignet): mehrdrähtige GW4000-SDT- Leiter geeignet): 30，GW5000-SDT-...
  • Seite 41 Kabelspezifikation Kabel Kabelaußendur Leiterquerschnittsfläche (mm²) chmesser (mm) 31，GW12KLV-SDT- SDT-C30，GW30K- C31，GW25K-SDT- SDT-C30: 25。 Aluminiumleiter P31：16~25。 (nur für GW12KLV-SDT- mehradrige C30，GW17KLV-SDT- Leitungen) C30：25。 GW25K-SDT- Kupferleiter (nur für AU30，GW29K9- mehrdrähtige Leiter) GW25K-SDT- SDT- AU30，GW29K9-SDT- AU30，GW25K- SDT-30，GW30K- AU30，GW25K-SDT- SDT-30，GW23KLV- 30，GW30K-SDT- SDT- 30，GW23KLV-SDT- BR30，GW37K5- BR30，GW37K5-SDT- SDT-BR30，GW33K- BR30，GW33K-SDT- SDT-C30，GW36K-...
  • Seite 42 Kabelspezifikation Kabel Kabelaußendur Leiterquerschnittsfläche (mm²) chmesser (mm) Kupferleiter: GW4000-SDT- 30，GW5000-SDT- 30，GW6000-SDT- 30，GW8000-SDT- Aluminiumleiter 30，GW10K-SDT- GW25K-SDT- 30，GW10K-SDT- AU30，GW29K9- EU30，GW12K-SDT- 30，GW12KLV-SDT- SDT- C30，GW15K-SDT-30: AU30，GW25K- 4。 SDT-30，GW30K- GW17K-SDT- SDT-30，GW23KLV- 30，GW17KLV-SDT- SDT- C30，GW20K-SDT- BR30，GW37K5- 30，GW25K-SDT- Schutzle SDT-BR30，GW33K- Freileitung - iter C30，GW30K-SDT- SDT-C30，GW36K- C30，GW20K-SDT- SDT-C30，GW40K- 31，GW12KLV-SDT- SDT-C30，GW40K- C31，GW25K-SDT-...

  • Seite 43: Schutzleiteranschließung

    Kabelspezifikation Kabel Kabelaußendur Leiterquerschnittsfläche (mm²) chmesser (mm) 30，GW23KLV-SDT- BR30，GW37K5-SDT- BR30，GW33K-SDT- C30，GW36K-SDT- C30，GW40K-SDT- C30，GW40K-SDT- P30，GW30KLV-SDT- C30，GW50K-SDT-C30: 10-16。 Komm Abgeschir unikati mtes onskab Twisted- Pair-Kabel für den Außenber 0.2~0.5 eich, das lokalen Standards entspricht Hinweis: [1] Bei Verwendung von Aluminiumleitungen bitte Kupfer-Aluminium- Übergangsklemmen anschließen.

  • Seite 44: Anschließen Der Wechselstrom-Ausgangsleitung

    • Der Schutzanschluss des Gehäuses kann den Schutzleiter des Wechselstromausgangs nicht ersetzen. Stellen Sie bei der Verkabelung sicher, dass die Schutzleiter an beiden Stellen zuverlässig verbunden sind. • Wenn mehrere Wechselrichter vorhanden sind, stellen Sie sicher, dass alle Schutzerdungspunkte der Wechselrichter-Gehäuse potentialgleich verbunden sind. •...
  • Seite 45 • Es ist verboten, Lasten zwischen dem Wechselrichter und dem direkt angeschlossenen Wechselstromschalter anzuschließen. • Wechselrichter verfügt über eine integrierte Reststrom-Überwachungseinheit (RCMU). Wenn Wechselrichter einen Leckstrom erkennt, der über dem zulässigen Wert liegt, wird es sich schnell von Netz trennen. Gemäß...
  • Seite 46 GW25K-SDT-C30/GW25K-SDT-AU30/GW25K- SDT-30/GW25K-SDT-P31 GW17KLV-SDT-C30/GW30K-SDT-C30/GW29K9- SDT-AU30/GW30K-SDT-30/GW33K-SDT-C30 GW36K-SDT-C30/GW40K-SDT-C30/GW40K-SDT- GW30KLV-SDT-C30/GW50K-SDT-C30 100A Vorsicht • Beim Anschließen müssen die Wechselstrom-Ausgangsleitungen vollständig mit den Anschlüssen "L1", "L2", "L3", "N" und "PE" der Wechselstromklemme übereinstimmen. Eine falsche Verkabelung kann zu einer Beschädigung des Wechselrichter führen. • Bitte stellen Sie sicher, dass die Adern vollständig in die Anschlussöffnungen der AC-Klemme eingeführt sind und nicht sichtbar sind.
  • Seite 47 Schritt 5: Wechselstromanschlüsse festziehen. Schritt 6: Befestigen Sie die Schutzabdeckung des Wechselstromanschlusses. Typ 2: Schritt 1: Vorbereitung der AC-Ausgangskabel. Schritt 2: Entfernen Sie die Schutzabdeckung des Wechselstromanschlusses.

  • Seite 48: Anschließen Der Gleichstrom-Eingangsleitung

    Schritt 3: Crimpen Wechselstrom-Ausgangsleitung verlegen und durch den Wechselstromklemmen-Schutzschlauch führen. *Hinweis: Crimpen wurde als Platzhalter beibehalten, da der spezifische Begriff nicht übersetzt werden konnte. Bei Bedarf kann dieser durch den korrekten Fachbegriff ersetzt werden.* Schritt 4: Wechselstromanschlüsse festziehen. Schritt 5: Befestigen Sie die Schutzabdeckung des Wechselstromanschlusses. 5.4 Anschließen der Gleichstrom-Eingangsleitung Gefahr Bevor Sie die PV-Strings an den Wechselrichter anschließen, vergewissern Sie sich...
  • Seite 49 • Die Verwendung von PV-Modulen unterschiedlicher Marken oder Typen innerhalb desselben MPPT-Strangs oder das Anschließen von PV-Modulen mit unterschiedlichen Ausrichtungen oder Neigungswinkeln in einem PV-String führt nicht zwangsläufig zu einer Beschädigung des Wechselrichter, kann jedoch die Systemleistung beeinträchtigen. • Es wird empfohlen, dass die sspannung-Spannungsdifferenz zwischen verschiedenen MPPT-Pfaden 160 V nicht überschreitet.
  • Seite 50 Achtung Um eine optimale Stromerzeugung zu erreichen, wird empfohlen, die PV-Strings wie folgt anzuschließen. Anschluss eines PV-Strings Anschluss von zwei PV-Strings [1]: MPPT3 ist nur für GW25K-SDT-CN-G41, GW30K-SDT-CN-G40 und GW33K-SDT-CN- G40 geeignet. Anzahl der PV- MPPT1 MPPT2 MPPT3 Strings PV-Anschlussmodus Beim ersten Wechselrichter-Aufbau muss der entsprechende MPPT-Anschlussmodus basierend auf der tatsächlichen Verkabelung über die Solar Go App eingestellt werden (für die genaue Vorgehensweise wenden Sie sich bitte an den Kundendienst).
  • Seite 51 Schritt 3: DC-Stecker befestigen. Schritt 4: Überprüfung des Gleichstrom-Eingangs sspannung. Schritt 5: Verbinden Sie den DC-Stecker mit den Wechselrichter DC-Anschlüssen. Anschluss Y-Solarstecker (optional) Achtung...

  • Seite 52: Kommunikationsverbindung

    Wenn Sie Y-Anschlüsse verwenden möchten, stellen Sie sicher, dass der Typ des DC-Steckers des Y-Anschlusses mit dem Typ und der Spezifikation des Wechselrichter PV-Eingangsanschlusses übereinstimmt. Schäden an der Anlage, die durch die Verwendung inkompatibler Y-Anschlüsse verursacht werden, sind nicht durch die Herstellergarantie abgedeckt. Es muss sichergestellt werden, dass alle Photovoltaik-String, die über eine MPPT- Eingangsgruppe mit Y-Klemme angeschlossen sind, eine einheitliche Struktur aufweisen, einschließlich Typ, Anzahl, Neigungswinkel und Azimutwinkel.

  • Seite 53: Leistungsbegrenzung Und Lastüberwachung

    • Beim Einsatz eines Datenloggers zur RS485-Vernetzung mehrerer Wechselrichter können an jedem COM-Port des Datenloggers mehrere Wechselrichter angeschlossen werden. Bei Verwendung von EzLogger Pro oder SEC1000 können maximal 20 Wechselrichter pro COM-Port verbunden werden; bei Verwendung von EzLogger 3000C sind maximal 25 Wechselrichter pro COM-Port möglich. Die Gesamtlänge des RS485-Kabels pro COM-Port darf 1000 m nicht überschreiten.
  • Seite 54 Die CT-Position sollte in der Nähe des Netzanschlusspunkts liegen, die CT- Richtung muss korrekt sein. Der Pfeil "-->" im CT zeigt die Richtung von Wechselrichter zu Netz. Bei umgekehrter Richtung löst Wechselrichter eine Alarmmeldung aus und die Rückstromsperrfunktion kann nicht realisiert werden.
  • Seite 55 • Bitte stellen Sie sicher, dass der Stromzähler korrekt verdrahtet ist und die Phasenfolge stimmt. Empfohlener Querschnitt der sspannung-Kabel für den Stromzählereingang: 1 mm² (18 AWG). • Der externe CT-Übersetzungsfaktor kann über die Solargo App eingestellt werden. Beispiel: Bei Verwendung eines 200A/5A-CT muss der CT- Übersetzungsfaktor auf 40 eingestellt werden.
  • Seite 56 Mehrgeräte-Leistungsbegrenzung-Netzwerklösung (EzLogger3000C+GM330)
  • Seite 57 Mehrfach-Leistungsbegrenzung-Netzwerklösung (SEC1000) Vorsicht...
  • Seite 58 Beim Anschluss der SEC1000 an die AC-Leitung Netz muss 3L/N/PE angeschlossen werden, und der Netz-sspannung muss sich innerhalb des zulässigen sspannung-Messbereichs der SEC1000 befinden. Die Aufbau-CT-Position sollte in der Nähe des Netzanschlusspunktes liegen. Beim Anschluss der Aufbau-CT ist sicherzustellen, dass die CT-Richtung korrekt ist.
  • Seite 59 Empfohlene Spezifikationen für externe Stromwandler (CT): Seriennu strom Bereich Spezifikationsbeschreib Anmerkung mmer CT 200A Acrel/AKH- Rückstromsperr-CT, 0.66(200A/5A) geschlossen (Bohrungsmaß 31mm x 11mm, Φ22mm) CT 250A/5A Acrel/AKH- Rückstromsperre-CT, 0.66-K-30x20-250/5 offene Bauform Imax＜ 250A (Öffnungsmaße 32mm*22mm), Genauigkeit 0,5% CT 250A/5A Acrel/AKH- Rückstromsperr-CT, 0.66-K-60x40-250/5 offene Bauweise (Öffnungsmaße 62mm x...
  • Seite 60 24-Stunden-Lastüberwachung Die optionale Nachtstromversorgung des Wechselrichter verfügt über eine 24- Stunden-Lastüberwachungsfunktion. Die GMK330- und GM330-Intelligenter Zähler messen die Netzanschlussdaten und übermitteln sie an den Wechselrichter. Der Wechselrichter sendet die Erzeugungsdaten und Netzanschlussdaten über den Kommunikationsmodul an die Cloud-Monitoring-Plattform. Die Monitoring-Plattform berechnet die Lastaufnahme-Daten und ermöglicht so eine Echtzeitüberwachung der Lastaufnahme-Menge rund um die Uhr.

  • Seite 61: Anschließen Der Kommunikationsleitung

    5.5.3 Anschließen der Kommunikationsleitung Achtung • Beim Anschließen der Kommunikationsleitung ist sicherzustellen, dass die Anschlussbelegung genau mit dem Gerät übereinstimmt. Der Kabelverlauf sollte Störquellen wie Leistung-Leitungen meiden, um die Signalempfangsfähigkeit nicht zu beeinträchtigen. • Verwenden Sie beim Anschluss des Trockenkontakts 1 des Kommunikationskabels einen 3-poligen Kommunikationsanschluss.
  • Seite 62 Modell A umfasst：GW23KLV-SDT-BR30、GW37K5-SDT-BR30、GW33K-SDT-C30、 GW36K-SDT-C30、GW40K-SDT-C30 Modell B umfasst：GW25K-SDT-AU30、GW29K9-SDT-AU30、GW25K-SDT-30、 GW30K-SDT-30、GW40K-SDT-P30、GW30KLV-SDT-C30、GW50K-SDT-C30 Modell C umfasst：GW5000-SDT-AU30、GW6000-SDT-AU30、GW8000-SDT-AU30、 GW9990-SDT-AU30、GW15K-SDT-AU30、GW20K-SDT-AU30 Modell D umfasst：GW8000-SDT-30、GW10K-SDT-30、GW10K-SDT-EU30、GW12K- SDT-30、GW12KLV-SDT-C30、GW15K-SDT-30、GW17K-SDT-30、GW17KLV-SDT-C30、 GW20K-SDT-30、GW25K-SDT-C30、GW30K-SDT-C30、GW20K-SDT-31，GW12KLV-SDT- C31，GW25K-SDT-P31，GW4000-SDT-30, GW5000-SDT-30, GW6000-SDT-30 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell A) (Modell B) Rückstromverhinderung sfunktion wird mit Hilfe eines Stromzählers und Stromzä eines Stromwandlers 18: RS485_B2 18: RS485_B2 hler...
  • Seite 63 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell A) (Modell B) Zur Verbindung mehrerer Wechselrichter 14: RS485_B1 14: RS485_B1 oder zur Verbindung Wechsel richter 15: RS485_A1 15: RS485_A1 einer Anzahl von RS485-Anschluss des Datenerfassers. Zur Verbindung Ezlogger mehrerer Wechselrichter 3000C 16: RS485_B1 16: RS485_B1 oder zur Verbindung (Mehrfac...
  • Seite 64 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell A) (Modell B) DRED (Demand Response Enabling Device): Bietet einen DRED- Signalsteuerungsanschl uss und erfüllt die DRED- Zertifizierungsanforderu ngen in Regionen wie Australien. RCR (Ripple Control 8: REF_1 or COM/DRM0 Receiver): Bietet einen 9: REF_2 or REFGEN RCR- 10: DI_4 or DRM4/8...
  • Seite 65 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell A) (Modell B) Nachdem das Not-Aus- Signal ausgelöst wurde, wird der Seite des Wechselstroms des Wechselrichter automatisch getrennt und die Netzeinspeisung gestoppt. Ein externer Not-Aus-Schalter ist erforderlich und muss über den DI-Anschluss gesteuert werden: Fernabsc 20: DI1- 1: DI1-...
  • Seite 66 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell A) (Modell B) Trocken kontakt Reserviert Reservierung Laststeuerung 3: DI2- Anschluss NS-Schutz Reserviert Schutz (nur Deutschland) 4: DI2+ Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell C) (Modell D) Die Rückflusssperre wird mit einem Stromzähler Stromzä...
  • Seite 67 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell C) (Modell D) DRED (Demand Response Enabling Device): Bietet einen DRED- Signalsteuerungsanschl uss und erfüllt die DRED- Zertifizierungsanforderu ngen in Regionen wie Australien. 16: REF_1 or COM/ 16: COM/DRM0 RCR (Ripple Control DRM0 17: REFGEN Receiver): Bietet einen 17: REF_2 or REFGEN...
  • Seite 68 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell C) (Modell D) Nachdem der Not-Aus- Schalter ein Abschalt- Signal gesendet hat, wird der Seite des Wechselstroms des Wechselrichter automatisch getrennt und die Netzeinspeisung gestoppt. Ein externer Not-Aus-Schalter ist erforderlich und muss über den DI-Eingang gesteuert werden: Fernabsc 7: DI1-...
  • Seite 69 Anschlu Anschlussdefinitio Anschlussdefinition Funktionsbeschreibun ssklem n (Modell C) (Modell D) Trocken 14: DO2+ 12: DO2+ kontakt Laststeuerung 15: DO2- 13: DO2- Trocken 14: DO3+ kontakt Reservierung Laststeuerung 15: DO3- Anschluss NS-Schutz Reserviert Reservierung Schutz (nur Deutschland) Am Beispiel des Modells B:...
  • Seite 70 Schritt 1: Kommunikationskabel vorbereiten. Schritt 2: Trennen Sie den Kommunikationsstecker. Schritt 3-4: Kommunikationskabel an die Klemme anschließen und befestigen. Schritt 5: Schließen Sie die Kommunikationsklemmen an das Gerät an. Schritt 6: AufbauIntelligenter Kommunikationsstick.
  • Seite 71 Schalten Sie den Abschlusswiderstand-DIP-Schalter aus. Einige Modelle des Wechselrichter sind mit einem RS485-Abschlusswiderstand ausgestattet, dessen DIP-Schalter standardmäßig aktiviert ist. "ON" steht für eingeschaltet und "1" für ausgeschaltet. Vorgehensweise: Öffnen Sie die Abdeckung des Kommunikationsanschlusses (siehe 6.5.4) und stellen Sie den Abschlusswiderstand-DIP-Schalter mit einem isolierten Schiebestecker auf "1"...

  • Seite 73: Erprobung Des Geräts

    6 Erprobung des Geräts 6.1 Prüfung vor dem Einschalten Nummer Prüfpunkt Wechselrichter Aufbau ist fest verankert, die Position von Aufbau ermöglicht eine einfache Wartung und Bedienung, der Raum um Aufbau ermöglicht eine gute Belüftung und Wärmeableitung, und die Umgebung ist sauber und ordentlich. Schutzleiter, Gleichstrom-Eingangsleitung, Wechselstrom- Ausgangsleitung und Kommunikationsleitung sind korrekt und fest verbunden.

  • Seite 74: Einstellung Der Inverterparameter Über Das Display

    7 Test und Einstellung des Systems 7.1 Einstellung der Inverterparameter über das Display Achtung • Die in diesem Artikel abgebildete Benutzeroberfläche entspricht der Softwareversion Wechselrichter V1.00.00. Die Abbildungen dienen nur als Referenz, maßgeblich ist die tatsächliche Ausführung. • Die Parameternamen, Bereiche und Standardwerte können sich später ändern oder angepasst werden.

  • Seite 75: Beschreibung Des Display-Menüs

    7.1.1 Beschreibung des Display-Menüs Einführung in die Menüstruktur des Displays, um Ihnen den Zugang zu den verschiedenen Menüebenen zu erleichtern, Wechselrichter-Informationen anzuzeigen und relevante Wechselrichter-Parameter einzustellen.

  • Seite 76: Beschreibung Der Inverterparameter

    7.1.2 Beschreibung der Inverterparameter...
  • Seite 77 Parametername Erläuterung Netzgekoppelte Standby-Schnittstelle, die die Wechselrichter-Echtzeit-Leistung Stromerzeugung anzeigt. Leistung=0.0W Datum und Überprüfen Sie das Land, in dem sich Wechselrichter Uhrzeit befindet./Zeit der Region. Überprüfen Sie die Wechselrichter Gleichstromeingänge [[BEGRIFF_71]] sspannung. [[BEGRIFF_85]] Überprüfen Sie die Wechselrichter Gleichstromeingänge strom. Netzstrom Überprüfen Sie Netzsspannung. Ausgang Überprüfen Sie die Wechselrichter AC-Ausgabe strom.
  • Seite 78 Parametername Erläuterung Datumsfestlegun Gemäß dem Land, in dem sich Wechselrichter befindet/Die tatsächliche Zeit der Region einstellen. Zeiteinstellung W/LNeustart KommunikationsmodulStromausschaltung Neustart. Kommunikationsmodul Werkseinstellungen wiederherstellen. Nach der Wiederherstellung der Werkseinstellungen müssen W/LSchwerlast die Netzwerkparameter des Kommunikationsmoduls neu konfiguriert werden. Leistungsfaktor- Richten Sie die Leistungsfaktor des Wechselrichter nach den Regelung tatsächlichen Anforderungen ein.

  • Seite 79: Einstellen Der Wechselrichter-Parameter Über Die App

    Parametername Erläuterung Schattenabtastint Legen Sie die Schattenabtastzeit entsprechend den ervall tatsächlichen Anforderungen fest. EinrichtenModbu Gemäß der tatsächlichen Anbindung von sAdresse WechselrichterModbusAdresse einstellen. EinstellungSunsp Je nach den tatsächlichen Kommunikationsanforderungen einstellenSunspecProtokoll. Die Lichtbogenfunktion ist optional und standardmäßig Lichtbogenaktivi deaktiviert. Bitte aktivieren oder deaktivieren Sie sie nach erung Bedarf.

  • Seite 80: Durch Die Kleine Feste Cloud-Fenster Für Kraftwerk Überwachen

    Überprüfen Sie die Betriebsdaten, Softwareversionen, Alarminformationen usw. von Wechselrichter. Einstellen der Wechselrichter-Parameter, Kommunikationsparameter usw. für Netz. Wartung der Anlagen. Weitere Funktionen finden Sie im "SolarGo App Benutzerhandbuch". Das Handbuch kann von der offiziellen Website heruntergeladen oder durch Scannen des folgenden QR-Codes abgerufen werden.

  • Seite 81: Systemwartung

    8 Systemwartung 8.1 Abschalten des Inverters Gefahr • Bei der Wartung und Instandhaltung der Wechselrichter muss der Abschalten des Inverters behandelt werden. Das Arbeiten an unter Spannung stehenden Anlagen kann zu Schäden an der Wechselrichter oder zu einem elektrischen Schlag Gefahr führen. •...

  • Seite 82: Abschreibung Des Inverters

    8.3 Abschreibung des Inverters Wechselrichter kann nicht weiter verwendet werden und muss entsorgt werden. Bitte entsorgen Sie Wechselrichter gemäß den Anforderungen der nationalen Vorschriften für Elektroschrott in dem Land, in dem sich Wechselrichter befindet. Wechselrichter darf nicht als Hausmüll behandelt werden. 8.4 Fehlerbehebung Bitte führen Sie die Fehlersuche gemäß...
  • Seite 83 Wenn es zufällig auftritt, kann es sich um eine kurzzeitige Anomalie des Netz handeln. Der Wechselrichter wird nach Erkennung eines normalen Netz wieder normal funktionieren, ohne dass ein manueller Eingriff erforderlich ist. Falls dies häufig auftritt, überprüfen Sie, ob Netzsspannung innerhalb des zulässigen Bereichs liegt.
  • Seite 84 Falls es zufällig auftritt, kann es sich um eine kurzzeitige Anomalie des Netz handeln. Der Wechselrichter wird nach der Erkennung eines normalen Netz wieder normal funktionieren, ohne dass ein manueller Eingriff erforderlich ist. Überprüfen Sie, ob Netzsspannung dauerhaft mit einem hohen sspannung betrieben wird.
  • Seite 85 Falls es zufällig auftritt, kann es sich um eine kurzzeitige Anomalie des Netz handeln. Der Wechselrichter wird nach der Erkennung eines normalen Netz wieder normal funktionieren, ohne dass ein manueller Eingriff erforderlich ist. Falls dies häufig auftritt, überprüfen Sie, ob Netz und sspannung innerhalb der zulässigen Grenzwerte liegen.
  • Seite 86 Wenn es zufällig auftritt, kann es sich um eine kurzzeitige Anomalie des Netz handeln. Der Wechselrichter wird nach der Erkennung der Normalität des Netz wieder normal arbeiten, ohne dass ein manuelles Eingreifen erforderlich ist. Überprüfen Sie, ob die Netz Innerhalb von 10 sspannung dauerhaft mit einem Minuten hohen sspannung-Wert betrieben...
  • Seite 87 Wenn dies gelegentlich auftritt, kann es sich um eine kurzzeitige Anomalie des Netz handeln. Der Wechselrichter wird nach Erkennung eines normalen Netz wieder normal funktionieren, Netz-Anomalie, der ohne dass ein manuelles Eingreifen tatsächliche erforderlich ist. Netz Frequenz von Netz Falls dies häufig auftritt, überprüfen Überfreque übersteigt die Sie, ob NetzFrequenz innerhalb des...
  • Seite 88 Netz wurde getrennt, aufgrund der Last bleibt Netz sspannung. Gemäß Inselbildun Nachdem Netz wieder normal ist, wird gsschutz die Anlage erneut ans Netz gehen. Sicherheitsvorschrif ten wird die Netzeinspeisung gestoppt. Netz-Anomalie, die sspannung Wenn es zufällig auftritt, kann es sich Netzsspannung- Unterpann um eine kurzzeitige Anomalie des Netz...
  • Seite 89 DC-Schutz Wenn die Anomalie durch eine externe der Stufe I Gleichstromkompo Störung verursacht wird (z.B. Netz- nente der Anomalie, Frequenz-Anomalie usw.), Wechselrichter- stellt der Wechselrichter nach Ausgabe strom Behebung der Störung automatisch überschreitet die den Normalbetrieb wieder her, ohne sicherheitstechnisc dass ein manueller Eingriff hen oder DCI-Schutz...
  • Seite 90 Der Schutzleiter Wechselrichter ist nicht Bitte bestätigen Sie, ob der angeschlossen. Schutzleiter Wechselrichter nicht Wenn der ordnungsgemäß angeschlossen ist. Systemerd Ausgang von Wenn der Ausgang von Photovoltaik- ungsanom Photovoltaik- String geerdet ist, überprüfen Sie, ob alie String geerdet die L- und N-Leiter des Wechselrichter- ist, sind die AC- Wechselstromausgangskabels Ausgangsleitung...
  • Seite 91 Schalten Sie den AC- Ausgangsseitenschalter und den DC- Interne Chip nicht Eingangsseitenschalter aus. Nach 5 Kommunik eingeschaltet Minuten schalten Sie den AC- ationsverbi Chip-Firmware- Ausgangsseitenschalter und den DC- ndung Version Eingangsseitenschalter wieder ein. Falls unterbroch fehlerhaft das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler oder den Kundendienst.
  • Seite 92 Interner Schalten Sie den AC- Lüfterstromverso Lüfter Ausgangsseitenschalter und den DC- rgungsstörung abnormal Eingangsseitenschalter aus. Nach 5 Mechanischer Minuten schalten Sie den AC- Fehler Ausgangsseitenschalter und den DC- Externer (Blockierung) Eingangsseitenschalter wieder ein. Falls Lüfter Lüfteralterung der Fehler weiterhin besteht, wenden Sie abnormal und -schaden sich bitte an Ihren Händler oder den...
  • Seite 93 Überprüfen Sie, ob die Belüftung an der Position WechselrichterAufbau ausreichend ist und ob die WechselrichterAu Umgebungstemperatur den fbau Position zulässigen Höchstwert überschreitet. nicht belüftet. Wenn keine Belüftung vorhanden ist INV-Modul Umgebungstemp oder die Umgebungstemperatur zu überhitzt eratur zu hoch. hoch ist, verbessern Sie die Belüftung Interner Lüfter und Wärmeableitung.
  • Seite 94 Unterer PV-Spannung zu Sammelsch hoch ienenspan WechselrichterBUS nungsüber sspannung schlag Abtastanomalie BUS- Überspann Isolationswirkung des hinteren (Neben- doppelt geteilten CPU1) Transformators PBUS- von Wechselrichter Überspann ist schlecht, was (Neben- dazu führt, dass CPU1) sich zwei Wechselrichter- Systeme gegenseitig beeinflussen, wenn sie parallel NBUS geschaltet werden.
  • Seite 95 Schalten Sie den AC- Ausgangsseitenschalter und den DC- Modulkonfigurati Eingangsseitenschalter aus. Nach 5 Minuten schalten Sie den AC- Dauerüber unangemessen Ausgangsseitenschalter und den DC- strom der Hardwareschade Eingangsseitenschalter wieder ein. Wenn Hardware der Fehler weiterhin besteht, wenden Sie sich bitte an Ihren Händler oder den Kundendienst.
  • Seite 96 Falls es zufällig auftritt, kann es auf eine ungewöhnliche Beleuchtung zurückzuführen sein. Der Schwache oder Wechselrichter wird automatisch abnorme BUSsspann wieder normal funktionieren, ohne Änderungen der ung niedrig dass ein manueller Eingriff Beleuchtungsstärk erforderlich ist. Falls dies häufig auftritt, wenden Sie sich bitte an den Händler/den Kundendienst.
  • Seite 97 R-Phasen- Wechselric hter- Hardware- Überstrom S-Phasen- Wechselric hter- Hardware- Überstrom T-Phasen- Wechselric hter- Hardwareü berstrom Hardware- Trennen Sie den Wechselstrom- Überstrom Schwache oder Ausgangsschalter und den Gleichstrom- einmalig abnorme Eingangsschalter, schließen Sie sie nach Änderungen der 5 Minuten wieder. Wenn der Fehler Lichtintensität weiterhin besteht, wenden Sie sich bitte Softwareüb...
  • Seite 98 Überprüfen Sie, ob die Belüftung an den Positionen WechselrichterAufbau ausreichend ist und ob die WechselrichterAu Umgebungstemperatur den fbau Position zulässigen Höchstwert überschreitet. nicht belüftet. Gehäusete Wenn keine Belüftung vorhanden ist Umgebungstemp mperatur oder die Umgebungstemperatur zu eratur zu hoch. zu hoch hoch ist, verbessern Sie die Belüftung Interne und Wärmeableitung.
  • Seite 99 Überprüfen Sie, ob der PV- Anschlussmodus korrekt eingestellt ist. Falls falsch, stellen Sie den PV- Anschlussmodus bitte auf die richtige Weise neu ein. Überprüfen Sie, ob die angeschlossenen PV-Strings korrekt verbunden sind. Wenn die PV-Strings korrekt angeschlossen sind, überprüfen Sie über die App oder das Display, ob der aktuell eingestellte "PV- Anschlussmodus"...

  • Seite 100: Regelmäßige Wartung

    8.5 Regelmäßige Wartung Gefahr Bei der Wartung und Instandhaltung der Wechselrichter muss die Abschalten des Inverters behandelt werden. Das Arbeiten an unter Spannung stehenden Anlagen kann zu Beschädigungen der Wechselrichter oder zu einem elektrischen Schlag Gefahr führen. Wartungsinhalte Wartungsmethode Wartungszyklus Überprüfen Sie, ob sich Fremdkörper oder Staub auf den 1 Mal/Halbjahr - 1...

  • Seite 101: Technische Daten

    9 Technische Daten...
  • Seite 102 GW5000- GW6000- GW8000- GW9990- Technische Daten SDT-AU30 SDT-AU30 SDT-AU30 SDT-AU30 Eingang 7500 9000 12000 15000 Max. Eingangsleistung (W) 1100 1100 1,100 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich 140~950 140~950 140~950 140~950 MPPT (V) MPPT-Spannungsbereich bei 150~850 150~850 150~850 180~850 Nennleistung (V)*2 Einschaltspannung (V) Nenneingangsspannung (V) Max.
  • Seite 103 180- 260 180- 260 180- 260 180- 260 (entspreche (entspreche (entspreche (entspreche Ausgangsspannungsbereich nd der nd der nd der nd der örtlichen örtlichen örtlichen örtlichen Norm) Norm) Norm) Norm) 50/60 50/60 50/60 50/60 Nennfrequenz AC-Netz (Hz) 45~55 / 45~55 / 45~55 / 45~55 / Stromnetzfrequenzbereich...
  • Seite 104 Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Gleichstromüberspannungssc Type II hutz Type II Netzüberlastungsschutz Fehlerlichtbogen Optional Schutzeinrichtung Optional Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Stromversorgung im Integriert Nachtbetrieb Allgemeine Daten Betriebstemperaturbereich -30 ~ +60 (°C) Temperaturreduzierung (°C) -30~+70...
  • Seite 105 Modbus TCP/RTU Kommunikationsprotokolle ＜20 Gewicht (kg) 530×413×211 Abmessungen (B×H×T mm) ＜35dB Schallemission (dB) Nicht isoliert Topologie Leistungsaufnahme bei Nacht ＜1 IP66 IP-Schutzart C4(C5 Optional） Rostschutzart MC4 (Max. 4-6 mm² ) Gleichstromverbinder OT-Klemme(Max.10 mm²) Wechselstromverbinder 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse Maßgebliche...
  • Seite 106 GW15K- GW20K- GW25K- GW29K9- Technische Daten SDT-AU30 SDT-AU30 SDT-AU30 SDT-AU30 Eingang 22500 30000 37,500 45,000 Max. Eingangsleistung (W) 1,100 1,100 1100 1100 Max. Eingangsspannung (V) Betriebsspannungsbereich 140~950 140~950 140~950 140~950 MPPT (V) MPPT-Spannungsbereich bei 210~850 300~850 400~850 400~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max.
  • Seite 107 180- 260 180- 260 180- 260 180- 260 (entspreche (entspreche (entspreche (entspreche Ausgangsspannungsbereich nd der nd der nd der nd der örtlichen örtlichen örtlichen örtlichen Norm) Norm) Norm) Norm) 50/60 50/60 50/60 50/60 Nennfrequenz AC-Netz (Hz) 45~55 / 45~55 / 45~55 / 45~55 / Stromnetzfrequenzbereich...
  • Seite 108 Differenzstromüberwachung Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Integriert Gleichstromüberspannungssc Type II hutz Netzüberlastungsschutz Type II Fehlerlichtbogen- Optional Schutzeinrichtung Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Optional Stromversorgung im Integriert Nachtbetrieb Allgemeine Daten Betriebstemperaturbereich -30 ~ +60 (°C) Temperaturreduzierung (°C) Lagertemperatur (°C)
  • Seite 109 Kommunikationsprotokolle Modbus TCP/RTU Gewicht (kg) ＜20 ＜22 ＜30 Abmessungen (B×H×T mm) 530×413×221 585*483*230 Schallemission (dB) ＜ 40dB ＜ 45dB Topologie Nicht isoliert Leistungsaufnahme bei Nacht ＜ 1 IP-Schutzart IP66 Rostschutzart C4(C5 Optional ） Gleichstromverbinder MC4 (Max. 4-6 mm² ) Wechselstromverbinder OT-Klemme(Max.
  • Seite 110 GW25K-SDT-30 GW30K-SDT-30 Technische Daten Eingang Max. Eingangsleistung (W) 37,500 45,000 Max. Eingangsspannung (V) 1100 1100 Betriebsspannungsbereich MPPT 140~950 140~950 MPPT-Spannungsbereich bei 400~850 400~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro MPPT (A) 40/40/40 Max. Kurzschlussstrom pro MPPT 50/50/50 Max.
  • Seite 111 220/380, 230/400, 220/380, 230/400, Nennausgangsspannung (V) 240/415, 3L/N/PE or 240/415, 3L/N/PE or 3L/PE 3L/PE 180- 260 180- 260 Ausgangsspannungsbereich (V) (entsprechend der (entsprechend der örtlichen Norm) örtlichen Norm) Nennfrequenz AC-Netz (Hz) 50/60 50/60 Stromnetzfrequenzbereich (Hz) 45~55 / 55~65 45~55 / 55~65 Max.
  • Seite 112 PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Integriert Gleichstromüberspannungsschutz Type II Netzüberlastungsschutz Type II Fehlerlichtbogen- Optional Schutzeinrichtung Schnellabschaltung Optional Fernabschaltung Integriert PID-Wiederherstellung Optional Stromversorgung im Integriert Nachtbetrieb Allgemeine Daten Betriebstemperaturbereich (°C) -30 ~ +60 Temperaturreduzierung (°C) Lagertemperatur (°C) -30~+70...
  • Seite 113 Gewicht (kg) ＜ 30 Abmessungen (B×H×T mm) 585*483*230 Schallemission (dB) ＜45dB Topologie Nicht isoliert Leistungsaufnahme bei Nacht (W) ＜ 1 IP-Schutzart IP66 Rostschutzart Gleichstromverbinder MC4 (Max. 4-6 mm² ) Wechselstromverbinder OT-Klemme(Max. 25 mm²) Umweltkategorie 4K4H Schadstoffgrad Überspannungskategorie DC II / AC III Schutzklasse Maßgebliche Spannungsklasse PV ：...
  • Seite 114 GW8000- GW10K- GW10K- GW12K- Technische Daten SDT-30 SDT-30 SDT-EU30 SDT-30 Eingang 12.0 15.0 15.0 18.0 Max. Eingangsleistung (W) 1,100 1,100 1,100 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich MPPT 140~1000 140~1000 140~1000 140~1000 MPPT-Spannungsbereich bei 250~850 310~850 310~850 380~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max.
  • Seite 115 Maximale Leistung bei 40°C (einschließlich AC-Überlast) (kW) 220/380, 230/400, 240/415, 3L/N/PE or 3L/PE Nennausgangsspannung (V) 180- 280 (entsprechend der örtlichen Norm) Ausgangsspannungsbereich (V) 50 / 60 50 / 60 50 / 60 50 / 60 Nennfrequenz AC-Netz (Hz) 45~55 / 55~65 Stromnetzfrequenzbereich (Hz) 13.4 16.7...
  • Seite 116 Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Type III (Type II Optional ) Gleichstromüberspannungsschutz Type III (Type II Optional ) Netzüberlastungsschutz Fehlerlichtbogen- Optional Schutzeinrichtung Optional Notstromversorgung AUS Optional Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Optional Stromversorgung im Nachtbetrieb Allgemeine Daten...
  • Seite 117 15.1 16.6 Gewicht (kg) 491×392×210 Abmessungen (B×H×T mm) ＜30 Schallemission (dB) Nicht isoliert Topologie ＜1 Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart C4, C5(Optional) Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder OT-Klemme OT-Klemme(Max. 10 mm²) (Max. 16 Wechselstromverbinder mm²) 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse...
  • Seite 118 *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung. *2: Für Brasilien Max. Eingangsleistung (kW): GW8000-SDT-30 beträgt 14,4, GW10K- SDT-30 18, GW12K-SDT-30 21,6, GW15K-SDT-30 27, GW17K-SDT-30 30,6, GW20K- SDT-30 36. *3: Für Brasilien und Chile beträgt die max. AC-Wirkleistung (kW) & max. AC- Scheinleistung (kVA): GW4000-SDT-30 4, GW5000-SDT-30 5, GW6000-SDT-30 6, GW8000-SDT-30 8, GW10K-SDT-30 10, GW12K-SDT-30 12, GW15K-SDT-30 15.
  • Seite 119 GW15K-SDT-30 Technische Daten Eingang 22.5 Max. Eingangsleistung (W) 1,100 Max. Eingangsspannung (V) 140~1000 Betriebsspannungsbereich MPPT (V) MPPT-Spannungsbereich bei 480~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro MPPT (A) 27.5 Max. Kurzschlussstrom pro MPPT (A) Max. Rückspeisestrom zum Feld (A) Anzahl der MPP-Tracker Anzahl der Stränge pro MPPT Ausgang...
  • Seite 120 45~55 / 55~65 Stromnetzfrequenzbereich (Hz) 25.0 Max. Ausgangsstrom (A) Max. Ausgangsfehlerstrom (Spitze und 67,6.5μs Dauer) (A) 23.7,50μs Einschaltstrom (Spitze und Dauer) (A) 21.8 Nennausgangsstrom (A) ~1 (einstellbar von 0,8 voreilend bis 0,8 Leistungsfaktor nacheilend) < 3% Max. Gesamtklirrfaktor Maximaler Ausgangsüberstromschutz Wirkungsgrad 98.5% Höchster Wirkungsgrad...
  • Seite 121 Notstromversorgung AUS Optional Schnellabschaltung Optional Fernabschaltung Optional Optional PID-Wiederherstellung Optional Stromversorgung im Nachtbetrieb Allgemeine Daten -30 ~ +60 Betriebstemperaturbereich (°C) Temperaturreduzierung (°C) -40~+70 Lagertemperatur (°C) 0~100% Relative Feuchte 4000 Max. Betriebshöhe (m) Natürliche Konvektion Kühlung LED, LCD (Optional), WLAN + APP Benutzeroberfläche RS485, WiFi, LAN or 4G or Kommunikation...
  • Seite 122 DC II / AC III Überspannungskategorie Schutzklasse PV：CAC：CCom：A Maßgebliche Spannungsklasse (DVC) AFDPF + AQDPF *1 Aktives Anti-Islanding-Verfahren China Land der Fertigung *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung. *2: Für Brasilien Max. Eingangsleistung (kW): GW8000-SDT-30 beträgt 14,4, GW10K- SDT-30 18, GW12K-SDT-30 21,6, GW15K-SDT-30 27, GW17K-SDT-30 30,6, GW20K- SDT-30 36.
  • Seite 123 GW17K-SDT- GW20K-SDT- GW12KLV-SDT- Technische Daten Eingang 25.5 30.0 18.0 Max. Eingangsleistung (W) 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich MPPT 140~1000 140~700 MPPT-Spannungsbereich bei 520~850 520~850 260~600 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) 32/22 Max. Eingangsstrom pro MPPT (A) Max. Kurzschlussstrom pro MPPT 40/27.5 Max.
  • Seite 124 114~139 180~280 (entsprechend der (entsprechend Ausgangsspannungsbereich (V) örtlichen Norm) der örtlichen Norm) 50/60 50/60 Nennfrequenz AC-Netz (Hz) 45~55 / 55~65 59.5~60.2 Stromnetzfrequenzbereich (Hz) 28.3 33.3 33.3 Max. Ausgangsstrom (A) Max. Ausgangsfehlerstrom (Spitze 73 ,6.5μs und Dauer) (A) Einschaltstrom (Spitze und Dauer) 30.2 ,50μs 24.7 29.0...
  • Seite 125 Integriert DC-Schalter Type III (Type II Optional ) Type II Gleichstromüberspannungsschutz Type III (Type II Optional ) Netzüberlastungsschutz Optional Fehlerlichtbogen-Schutzeinrichtung Optional Notstromversorgung AUS Optional Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Optional Stromversorgung im Nachtbetrieb Allgemeine Daten -30 ~ +60 Betriebstemperaturbereich (°C) Temperaturreduzierung (°C) -30~+70 Lagertemperatur (°C)
  • Seite 126 MC4 (4~6 mm² ) Gleichstromverbinder OT-Klemme (Max. 25 mm²) Wechselstromverbinder 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse Maßgebliche Spannungsklasse PV：CAC：CCom：A (DVC) AFDPF + AQDPF *1 Aktives Anti-Islanding-Verfahren China Land der Fertigung *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung.
  • Seite 127 GW17KLV-SDT- GW25K-SDT- GW30K-SDT- Technische Daten Eingang 25.5 37.5 45.0 Max. Eingangsleistung (W) 1100 1100 Max. Eingangsspannung (V) Betriebsspannungsbereich MPPT 140~700 140~1000 140~1000 MPPT-Spannungsbereich bei 260~500 550~850 550~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) 42/32 42/22 42/32 Max. Eingangsstrom pro MPPT (A) Max.
  • Seite 128 Maximale Leistung bei 40°C (einschließlich AC-Überlast) (kW) 127/220,3L/N/PE 220/380,230/400,240/415, Nennausgangsspannung (V) oder 3L/PE 3L/N/PE oder 3L/PE 114~139 (entsprechend 180~280 (entsprechend der Ausgangsspannungsbereich (V) der örtlichen örtlichen Norm) Norm) 50/60 50/60 Nennfrequenz AC-Netz (Hz) 59.5~60.2 45~55 / 55~65 Stromnetzfrequenzbereich (Hz) 50.0 41.7 50.0 Max.
  • Seite 129 Integriert Differenzstromüberwachung Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Gleichstromüberspannungsschutz Typ II Typ III (optional Typ II) Netzüberlastungsschutz Typ III (Typ II optional) Fehlerlichtbogen- Optional Schutzeinrichtung Optional Notstromversorgung AUS Optional Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Optional...
  • Seite 130 RS485, WiFi, LAN oder 4G oder Bluetooth Kommunikation (optional) 20.5 19.7 20.5 Gewicht (kg) 530×413×227 Abmessungen (B×H×T mm) ＜45 Schallemission (dB) Nicht isoliert Topologie ＜1 Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart C4, C5(Optional) Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder Wechselstromverbinder OT-Klemme (Max.
  • Seite 131 *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung. *2: Für Brasilien Max. Eingangsleistung (kW): GW12KLV-SDT-C30 beträgt 21,6, GW17KLV-SDT-C30 30,6, GW17K-SDT-30 30,6, GW20K-SDT-30 36, GW25K-SDT-C30 45, GW30K-SDT-C30 54. *3: Für Brasilien und Chile beträgt die max. AC-Wirkleistung (kW) & max. AC- Scheinleistung (kVA): GW12KLV-SDT-C30 12, GW17KLV-SDT-C30 17, GW17K-SDT-30 17, GW20K-SDT-30 20, GW25K-SDT-C30 25, GW30K-SDT-C30 30.
  • Seite 132 GW23KLV-SDT-BR30 GW37K5-SDT-BR30 Technische Daten Eingang 46000 67500 Max. Eingangsleistung (W) 1100 Max. Eingangsspannung (V) 140~700 140~1000 Betriebsspannungsbereich MPPT (V) MPPT-Spannungsbereich bei 350~500 480~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) 42/42/32 Max. Eingangsstrom pro MPPT (A) 52.5/52.5/40 Max. Kurzschlussstrom pro MPPT (A) Max.
  • Seite 133 114~139 180~280 Ausgangsspannungsbereich (V) (entsprechend der (entsprechend der örtlichen Norm) örtlichen Norm) Nennfrequenz AC-Netz (Hz) 59.5~60.2 Stromnetzfrequenzbereich (Hz) 60.4 56.9 Max. Ausgangsstrom (A) Max. Ausgangsfehlerstrom (Spitze und 157 (at 6.5μs) 157 (at 6.5μs) Dauer) (A) 60 (at 500μs) 60 (at 500μs) Einschaltstrom (Spitze und Dauer) (A) 56.9@380Vac 60.4...
  • Seite 134 Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Type II Gleichstromüberspannungsschutz Netzüberlastungsschutz Typ III (optional Typ II) Optional Fehlerlichtbogen-Schutzeinrichtung Notstromversorgung AUS Optional Schnellabschaltung Integriert Fernabschaltung Optional PID-Wiederherstellung Optional Stromversorgung im Nachtbetrieb Allgemeine Daten -30 ~ +60 Betriebstemperaturbereich (°C) Temperaturreduzierung (°C) -30~+70 Lagertemperatur (°C) 0~100% Relative Feuchte 4000...
  • Seite 135 ＜1 Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder Wechselstromverbinder OT-Klemme (Max 35 mm²) 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse PV：CAC：CCom：A Maßgebliche Spannungsklasse (DVC) AFDPF + AQDPF Aktives Anti-Islanding-Verfahren China Land der Fertigung *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung.
  • Seite 136 GW33K-SDT-C30 GW36K-SDT-C30 GW40K-SDT-C30 Technische Daten Eingang 49,500 54,000 60,000 Max. Eingangsleistung (W) 1,100 1,100 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich 140~1000 140~1000 140~1000 MPPT (V) MPPT-Spannungsbereich bei 480~850 480~850 480~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro 42/42/32 MPPT (A) Max.
  • Seite 137 or 3L/PE or 3L/PE or 3L/PE 180~280 180~280 180~280 (entsprechend (entsprechend (entsprechend Ausgangsspannungsbereich der örtlichen der örtlichen der örtlichen Norm) Norm) Norm) Nennfrequenz AC-Netz (Hz) Stromnetzfrequenzbereich 45~55 (Hz) 50.1 54.6 60.7 Max. Ausgangsstrom (A) Max. Ausgangsfehlerstrom 126 (at 6.5μs) 157 (at 6.5μs) 157 (at 6.5μs) (Spitze und Dauer) (A) Einschaltstrom (Spitze und...
  • Seite 138 Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Type III (Type II Type III (Type II Type III (Type II Gleichstromüberspannungss chutz Optional ) Optional ) Optional ) Type III (Type II Type III (Type II Type III (Type II Netzüberlastungsschutz Optional )
  • Seite 139 RS485, RS485, RS485, WiFi+LAN+Blueto WiFi+LAN+Blueto WiFi+LAN+Blueto Kommunikation oth or 4G oth or 4G oth or 4G (Optional) (Optional) (Optional) Modbus TCP Modbus TCP Modbus TCP Kommunikationsprotokolle Gewicht (kg) 585×483×230 Abmessungen (B×H×T mm) Schallemission (dB) Nicht isoliert Topologie Leistungsaufnahme bei ＜1 Nacht (W) IP66 IP-Schutzart...
  • Seite 140 *3: Nur in Indien verfügbar.
  • Seite 141 GW40K-SDT-P30 Technische Daten Eingang 72. 0 Max. Eingangsleistung (W) 1,100 Max. Eingangsspannung (V) 140~1000 Betriebsspannungsbereich MPPT (V) 400~850 MPPT-Spannungsbereich bei Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro MPPT (A) Max. Kurzschlussstrom pro MPPT (A) Max. Rückspeisestrom zum Feld (A) Anzahl der MPP-Tracker Anzahl der Stränge pro MPPT Ausgang...
  • Seite 142 58.0 Nennausgangsstrom (A) ~1 (einstellbar von 0,8 voreilend bis Leistungsfaktor 0,8 nacheilend) < 3% Max. Gesamtklirrfaktor Maximaler Ausgangsüberstromschutz (A) Wirkungsgrad 98.6% Höchster Wirkungsgrad 97.7% Europäischer Wirkungsgrad Schutz Integriert Stromüberwachung von PV-Strängen Integriert Erkennung des PV-Isolationswiderstands Integriert Differenzstromüberwachung Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz...
  • Seite 143 -30 ~ +60 Betriebstemperaturbereich (°C) -30 ~+70 Temperaturreduzierung (°C) 0~100% Lagertemperatur (°C) 4000 Relative Feuchte Intelligente Lüfterkühlung Max. Betriebshöhe (m) LED, LCD (Optional), WLAN + APP Kühlung RS485, WiFi+LAN+Bluetooth or 4G Benutzeroberfläche (Optional) Modbus TCP (Optional) Kommunikationsprotokolle Gewicht (kg) 585*483*237 Abmessungen (B×H×T mm) ＜45 Schallemission (dB)
  • Seite 144 AFDPF + AQDPF Aktives Anti-Islanding-Verfahren China Land der Fertigung *1: Wenn die Eingangsspannung zwischen 1000V und 1100V liegt, schaltet der Wechselrichter in den Standby-Modus. Wenn die Spannung wieder auf 140V-1000V zurückkehrt, nimmt der Wechselrichter den Normalbetrieb wieder auf. *2: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung.
  • Seite 145 GW20K-SDT- GW12KLV- GW25K-SDT- Technische Daten SDT-C31 Eingang 36,000 21,600 45,000 Max. Eingangsleistung (W) 1,100 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich MPPT 140~1000 140~700 140~1000 MPPT-Spannungsbereich bei 400~850 260~600 450~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) 40/40 40/40 40/40 Max. Eingangsstrom pro MPPT (A) Max.
  • Seite 146 3L/N/PE or 3L/N/PE or 3L/PE 3L/PE 180~280 114~139 180~280 (entsprechend (entsprechend (entsprechend Ausgangsspannungsbereich (V) der örtlichen der örtlichen der örtlichen Norm) Norm) Norm) 50/60 50/60 Nennfrequenz AC-Netz (Hz) 45~55 / 55~65 59.5~60.2 45~55 / 55~65 Stromnetzfrequenzbereich (Hz) 30.3 31.5 37.9 Max.
  • Seite 147 Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Type III (Type Type III (Type Type II Gleichstromüberspannungsschutz II Optional ) II Optional ) Type III (Type Type III (Type Type III (Type Netzüberlastungsschutz II Optional ) II Optional ) II Optional ) Fehlerlichtbogen-...
  • Seite 148 16.6 17.7 Gewicht (kg) 530×413×221 Abmessungen (B×H×T mm) ＜45 Schallemission (dB) Nicht isoliert Topologie ＜1 Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart C4, C5(Optional) Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder OT-Klemme (Max. 16mm²) Wechselstromverbinder 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse PV：C...
  • Seite 149 GW30KLV-SDT-C30 GW50K-SDT-C30 Technische Daten Eingang 60000 90000 Max. Eingangsleistung (W) 1100 Max. Eingangsspannung (V) 140~700 140~1000 Betriebsspannungsbereich MPPT (V) MPPT-Spannungsbereich bei 350~600 450~850 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro MPPT (A) Max. Kurzschlussstrom pro MPPT (A) Max. Rückspeisestrom zum Feld (A) Anzahl der MPP-Tracker Ausgang 30000...
  • Seite 150 örtlichen Norm) örtlichen Norm) 50/60 Nennfrequenz AC-Netz (Hz) 59.5~60.2 45~55/55~65 Stromnetzfrequenzbereich (Hz) 78.8 75.7 @380Vac Max. Ausgangsstrom (A) Max. Ausgangsfehlerstrom (Spitze und 230 (at 4.36μs) 230 (at 4.36μs) Dauer) (A) 26.4A (at 8.5ms) 26.4A (at 8.5ms) Einschaltstrom (Spitze und Dauer) (A) 75.7 @380Vac 78.8 72.4 @400Vac...
  • Seite 151 Integriert Netzüberspannungsschutz Integriert DC-Schalter Type II Gleichstromüberspannungsschutz Type II Netzüberlastungsschutz Optional Fehlerlichtbogen-Schutzeinrichtung Optional Notstromversorgung AUS Optional Schnellabschaltung Optional Fernabschaltung Optional PID-Wiederherstellung Optional Stromversorgung im Nachtbetrieb Integriert Stromüberwachung von PV-Strängen Allgemeine Daten -30 ~ 60 Betriebstemperaturbereich (°C) Temperaturreduzierung (°C) -30~70 Lagertemperatur (°C) 0~100% Relative Feuchte 4000...
  • Seite 152 ＜1 (Without AC SPS) Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder OT/DT terminal (Max. 70 mm²) Wechselstromverbinder 4K4H Umweltkategorie Schadstoffgrad DC II / AC III Überspannungskategorie Schutzklasse PV：C AC：C Maßgebliche Spannungsklasse (DVC) Com：A AFDPF + AQDPF *1 Aktives Anti-Islanding-Verfahren China Land der Fertigung...
  • Seite 153 GW4000-SDT- GW5000-SDT- GW6000-SDT- Technische Daten Eingang Max. Eingangsleistung (W) 1,100 1,100 1,100 Max. Eingangsspannung (V) Betriebsspannungsbereich MPPT 140~1000 140~1000 140~1000 *3*4 MPPT-Spannungsbereich bei 250~850*5 250~850*5 250~850*5 Nennleistung (V) Einschaltspannung (V) Nenneingangsspannung (V) Max. Eingangsstrom pro MPPT (A) Max. Kurzschlussstrom pro MPPT 27.5 27.5 27.5...
  • Seite 154 240/415, 240/415, 240/415, 3L/N/PE or 3L/N/PE or 3L/N/PE or 3L/PE 3L/PE 3L/PE 180~280 180~280 180~280 (entsprechend (entsprechend (entsprechend Ausgangsspannungsbereich (V) der örtlichen der örtlichen der örtlichen Norm) Norm) Norm) 50/60 50/60 50/60 Nennfrequenz AC-Netz (Hz) 45~55 / 55~65 45~55 / 55~65 45~55 / 55~65 Stromnetzfrequenzbereich (Hz) 10.0...
  • Seite 155 Integriert PV-Verpolungsschutz Integriert Schutz vor Inselbildung Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungsschutz Integriert DC-Schalter Type III (Type Type III (Type Type III (Type Gleichstromüberspannungsschutz II Optional ) II Optional ) II Optional ) Type III (Type Type III (Type Type III (Type Netzüberlastungsschutz II Optional ) II Optional )
  • Seite 156 RS485, WiFi+LAN+Bluetooth, Kommunikation 4G+Bluetooth(Optional) Modbus-RTU (SunSpec Compliant), Modbus-TCP Kommunikationsprotokolle 15.1 Gewicht (kg) 491*392*210 Abmessungen (B×H×T mm) ＜30 Schallemission (dB) Nicht isoliert Topologie ＜1 Leistungsaufnahme bei Nacht (W) IP66 IP-Schutzart C4, C5(Optional) Rostschutzart MC4 (4~6 mm² ) Gleichstromverbinder OT-Klemme (Max. 10mm²) Wechselstromverbinder 4K4H Umweltkategorie...
  • Seite 157 *1: AFDPF: Aktive Frequenzdrift mit positiver Rückkopplung, AQDPF: Aktive Q-Drift mit positiver Rückkopplung. *2: Für Brasilien Max. Eingangsleistung (kW): GW8000-SDT-30 beträgt 14,4, GW10K- SDT-30 18, GW12K-SDT-30 21,6, GW15K-SDT-30 27, GW17K-SDT-30 30,6, GW20K- SDT-30 36. *3: Für Brasilien und Chile beträgt die max. AC-Wirkleistung (kW) & max. AC- Scheinleistung (kVA): GW4000-SDT-30 4, GW5000-SDT-30 5, GW6000-SDT-30 6, GW8000-SDT-30 8, GW10K-SDT-30 10, GW12K-SDT-30 12, GW15K-SDT-30 15.
  • Seite 158 10 Begriffserklärung 10 Übersspannung Kategorie Definition • Überspannungskategorie IGeräte, die an Stromkreise mit Maßnahmen zur Begrenzung des momentanen Überstroms auf ein relativ niedriges Niveau angeschlossen sind. • Übersspannung Kategorie IIEnergieverbrauchende Geräte, die von einer fest installierten elektrischen Anlage gespeist werden. Diese Geräte umfassen beispielsweise Haushaltsgeräte, transportable Werkzeuge und andere Lasten für den Hausgebrauch oder ähnliche Anwendungen.
  • Seite 159 • Verschmutzungsgradklasse Definition Verschmutzungsgrad 1Keine Verschmutzung oder nur trockene, nicht leitende ○ Verschmutzung; Verschmutzungsgrad 2Im Allgemeinen liegt nur nichtleitende Verschmutzung ○ vor, jedoch muss gelegentliche kurzzeitige leitfähige Verschmutzung durch Kondensation berücksichtigt werden; Verschmutzungsgrad 3Leitfähige Verschmutzung oder nicht leitfähige ○ Verschmutzung, die durch Kondensation leitfähig wird; Verschmutzungsgrad 4Anhaltende leitfähige Verschmutzung, beispielsweise ○...

  • Seite 160: Verwandte Produktunterlagen Anfordern

    11 Verwandte Produktunterlagen anfordern Dokumentenname Offizielle Website-Link Intelligenter Zähler Intelligenter Zähler Schnellstartanleitung Schnellstartanleitung (GM330, (GM330, GMK330) GMK330) EzLink3000 Schnellanleitung zur EzLink3000 Schnellstartanleitung für Aufbau Aufbau Ezlogger3000C Schnellanleitung zur Ezlogger3000C Schnelle Aufbau Anleitung Aufbau EzLogger Pro Schnellstartanleitung für EzLogger Pro Schnellstartanleitung Aufbau 4G Kit-CN-G20, 4G Kit-CN-G21 4G Kit-CN-G20, 4G Kit-CN-G21...

Diese Anleitung auch für:

Gw4000-sdt-30Gw5000-sdt-30Gw6000-sdt-30Gw8000-sdt-30Gw10k-sdt-30Gw10k-sdt-eu30 ... Alle anzeigen

Inhaltsverzeichnis
