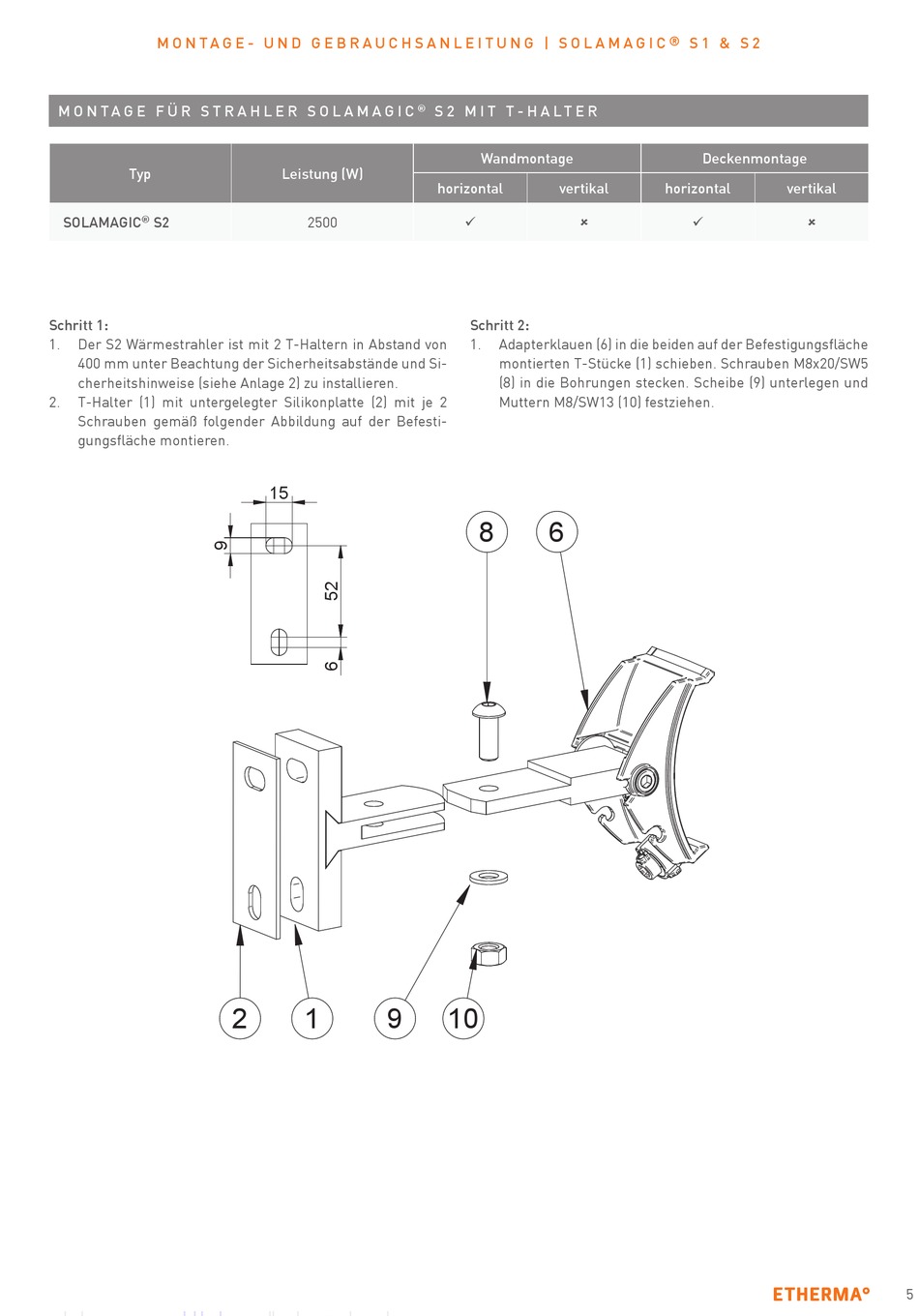

M O N T A G E - U N D G E B R A U C H S A N L E I T U N G | S O L A M A G I C
M O N T A G E F Ü R S T R A H L E R S O L A M A G I C
Typ
SOLAMAGIC ® S2
Schritt 1:
1. Der S2 Wärmestrahler ist mit 2 T-Haltern in Abstand von
400 mm unter Beachtung der Sicherheitsabstände und Si-
cherheitshinweise (siehe Anlage 2) zu installieren.
2. T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2
Schrauben gemäß folgender Abbildung auf der Befesti-
gungsfläche montieren.
Leistung (W)
2500
15
2 1 9
S 2 M I T T - H A L T E R
®
Wandmontage
horizontal vertikal
 
Schritt 2:
1. Adapterklauen (6) in die beiden auf der Befestigungsfläche
montierten T-Stücke (1) schieben. Schrauben M8x20/SW5
(8) in die Bohrungen stecken. Scheibe (9) unterlegen und
Muttern M8/SW13 (10) festziehen.
8 6
10
®
S 1 & S 2
Deckenmontage
horizontal vertikal
 
