M O N T A G E - U N D G E B R A U C H S A N L E I T U N G | S O L A M A G I C

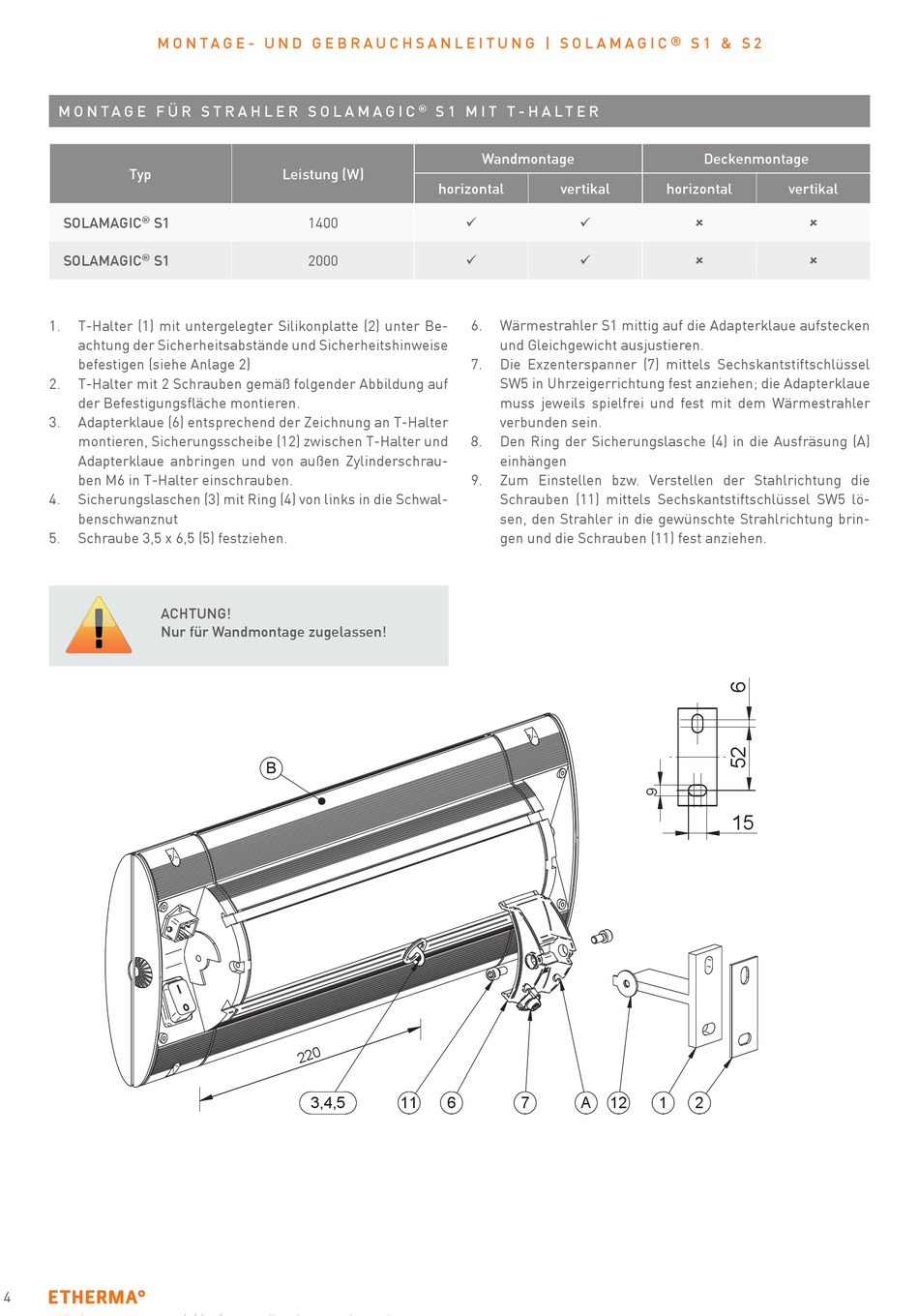

M O N T A G E F Ü R S T R A H L E R S O L A M A G I C
Typ
SOLAMAGIC ® S1
SOLAMAGIC ® S1
1. T-Halter (1) mit untergelegter Silikonplatte (2) unter Be-
achtung der Sicherheitsabstände und Sicherheitshinweise
befestigen (siehe Anlage 2)
2. T-Halter mit 2 Schrauben gemäß folgender Abbildung auf
der Befestigungsfläche montieren.
3. Adapterklaue (6) entsprechend der Zeichnung an T-Halter
montieren, Sicherungsscheibe (12) zwischen T-Halter und
Adapterklaue anbringen und von außen Zylinderschrau-
ben M6 in T-Halter einschrauben.
4. Sicherungslaschen (3) mit Ring (4) von links in die Schwal-
benschwanznut
5. Schraube 3,5 x 6,5 (5) festziehen.
ACHTUNG!
Nur für Wandmontage zugelassen!
4
S 1 M I T T - H A L T E R
®
Leistung (W)
horizontal
1400
2000
B
3,4,5 11
Wandmontage
vertikal
 
 
6. Wärmestrahler S1 mittig auf die Adapterklaue aufstecken
und Gleichgewicht ausjustieren.
7. Die Exzenterspanner (7) mittels Sechskantstiftschlüssel
SW5 in Uhrzeigerrichtung fest anziehen; die Adapterklaue
muss jeweils spielfrei und fest mit dem Wärmestrahler
verbunden sein.
8. Den Ring der Sicherungslasche (4) in die Ausfräsung (A)
einhängen
9. Zum Einstellen bzw. Verstellen der Stahlrichtung die
Schrauben (11) mittels Sechskantstiftschlüssel SW5 lö-
sen, den Strahler in die gewünschte Strahlrichtung brin-
gen und die Schrauben (11) fest anziehen.
6 7 A 12
®
S 1 & S 2
Deckenmontage
horizontal vertikal
 
 
15
1 2
