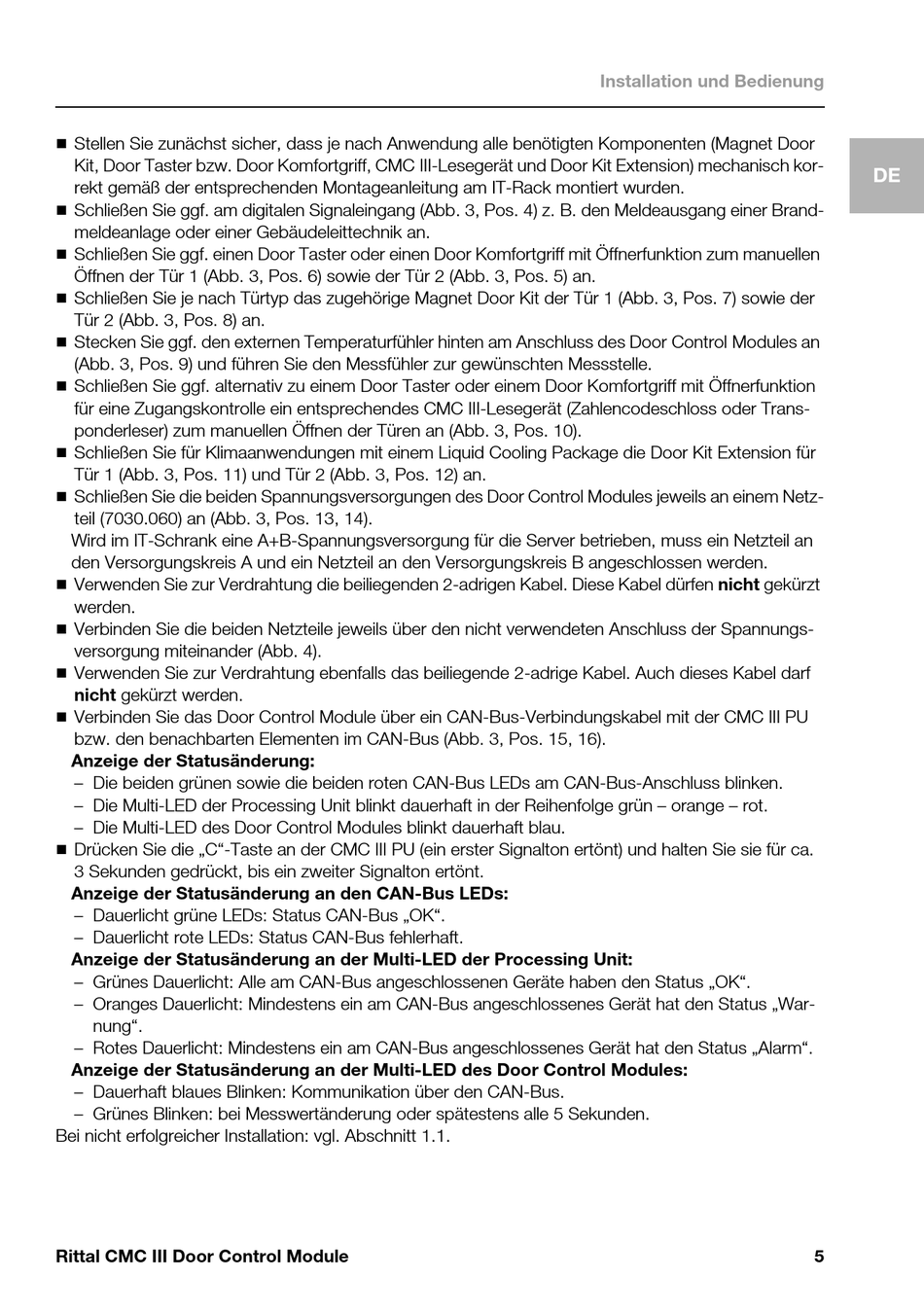

Rittal CMC III Installationsaleitung Seite 5


Stellen Sie zunächst sicher, dass je nach Anwendung alle benötigten Komponenten (Magnet Door
Kit, Door Taster bzw. Door Komfortgriff, CMC III-Lesegerät und Door Kit Extension) mechanisch kor-
rekt gemäß der entsprechenden Montageanleitung am IT-Rack montiert wurden.

Schließen Sie ggf. am digitalen Signaleingang (Abb. 3, Pos. 4) z. B. den Meldeausgang einer Brand-
meldeanlage oder einer Gebäudeleittechnik an.

Schließen Sie ggf. einen Door Taster oder einen Door Komfortgriff mit Öffnerfunktion zum manuellen
Öffnen der Tür 1 (Abb. 3, Pos. 6) sowie der Tür 2 (Abb. 3, Pos. 5) an.

Schließen Sie je nach Türtyp das zugehörige Magnet Door Kit der Tür 1 (Abb. 3, Pos. 7) sowie der
Tür 2 (Abb. 3, Pos. 8) an.

Stecken Sie ggf. den externen Temperaturfühler hinten am Anschluss des Door Control Modules an
(Abb. 3, Pos. 9) und führen Sie den Messfühler zur gewünschten Messstelle.

Schließen Sie ggf. alternativ zu einem Door Taster oder einem Door Komfortgriff mit Öffnerfunktion
für eine Zugangskontrolle ein entsprechendes CMC III-Lesegerät (Zahlencodeschloss oder Trans-
ponderleser) zum manuellen Öffnen der Türen an (Abb. 3, Pos. 10).

Schließen Sie für Klimaanwendungen mit einem Liquid Cooling Package die Door Kit Extension für
Tür 1 (Abb. 3, Pos. 11) und Tür 2 (Abb. 3, Pos. 12) an.

Schließen Sie die beiden Spannungsversorgungen des Door Control Modules jeweils an einem Netz-
teil (7030.060) an (Abb. 3, Pos. 13, 14).
Wird im IT-Schrank eine A+B-Spannungsversorgung für die Server betrieben, muss ein Netzteil an
den Versorgungskreis A und ein Netzteil an den Versorgungskreis B angeschlossen werden.

Verwenden Sie zur Verdrahtung die beiliegenden 2-adrigen Kabel. Diese Kabel dürfen nicht gekürzt
werden.

Verbinden Sie die beiden Netzteile jeweils über den nicht verwendeten Anschluss der Spannungs-
versorgung miteinander (Abb. 4).

Verwenden Sie zur Verdrahtung ebenfalls das beiliegende 2-adrige Kabel. Auch dieses Kabel darf
nicht gekürzt werden.

Verbinden Sie das Door Control Module über ein CAN-Bus-Verbindungskabel mit der CMC III PU
bzw. den benachbarten Elementen im CAN-Bus (Abb. 3, Pos. 15, 16).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in der Reihenfolge grün – orange – rot.
– Die Multi-LED des Door Control Modules blinkt dauerhaft blau.

Drücken Sie die „C"-Taste an der CMC III PU (ein erster Signalton ertönt) und halten Sie sie für ca.
3 Sekunden gedrückt, bis ein zweiter Signalton ertönt.
Anzeige der Statusänderung an den CAN-Bus LEDs:
– Dauerlicht grüne LEDs: Status CAN-Bus „OK".
– Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft.
Anzeige der Statusänderung an der Multi-LED der Processing Unit:
– Grünes Dauerlicht: Alle am CAN-Bus angeschlossenen Geräte haben den Status „OK".
– Oranges Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „War-
nung".
– Rotes Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „Alarm".
Anzeige der Statusänderung an der Multi-LED des Door Control Modules:
– Dauerhaft blaues Blinken: Kommunikation über den CAN-Bus.
– Grünes Blinken: bei Messwertänderung oder spätestens alle 5 Sekunden.
Bei nicht erfolgreicher Installation: vgl. Abschnitt 1.1.
