• Als uw plafond bijvoorbeeld van hout is, kunt u de schroeven er rechtstreeks indraaien, zon-
der pluggen. Het verdient aanbeveling de gaten zo nodig toch voor te boren.
Let er tijdens het boren van de montagegaten resp. het vastschroeven op dat er
geen aanwezige kabels of leidingen worden beschadigd.
b) Aansluiting en montage van het apparaat
• Voordat u het toestel in de plafondhouder klikt, moet u nog alle
nodige kabels aansluiten.
• Verbind de aansluiting „WAN/POE" (F) met de „POE" aanslui-
ting van de PoE voeding met behulp van een 1 op 1 aangeslo-
ten netwerkkabel (moet geschikt zijn voor PoE).

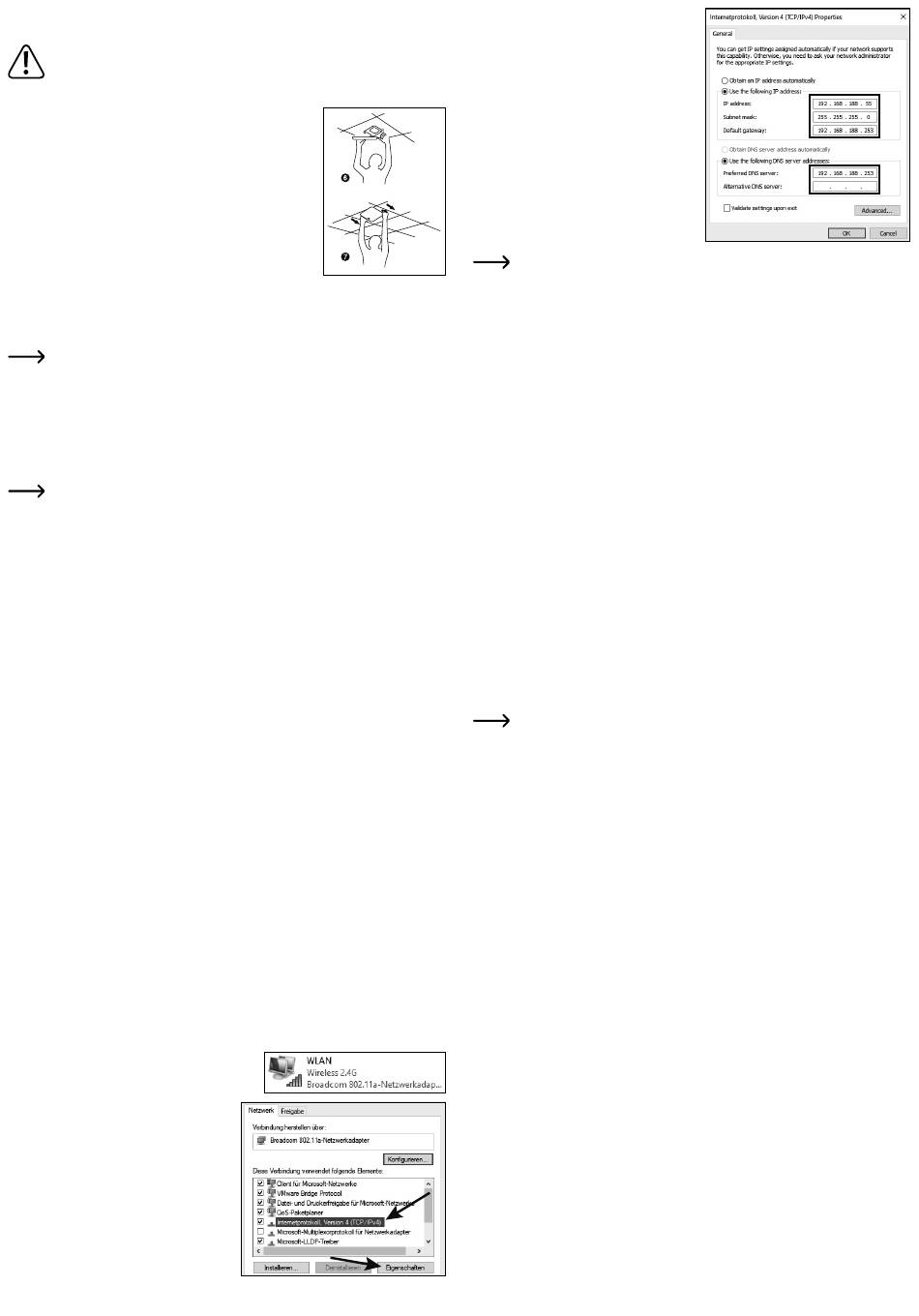

• Klik het apparaat in de plafondhouder.
Steek daartoe de 4 bevestigingsbouten van het apparaat in de
4 uitsparingen van de plafondhouder en duw het apparaat weg
van de aansluitkabels tot het vastklikt.
• Verbind de „LAN" aansluiting van de PoE voeding met een
1 op 1 aangesloten netwerkkabel met een vrije aansluiting van uw router, netwerkswitch of
modem (afhankelijk van de gewenste bedrijfsmodus).
• Sluit de bijgeleverde stroomkabel aan op de overeenkomstige aansluiting van de PoE stro-
omvoorziening en steek het andere uiteinde in een stopcontact.
In principe bevindt zich aan het plafond waar een toegangspunt is gemonteerd,
alleen de netwerkkabel. De PoE-voeding wordt meestal aangesloten in de buurt van
de router, netwerkswitch of modem.
Als u een netwerkswitch hebt die PoE ondersteunt en 48 V (met voldoende vermo-
gen), kunt u het apparaat ook rechtstreeks op de switch aansluiten zonder PoE-
voeding. Zie hiervoor de gebruiksaanwijzing van uw netwerk-switch.
Voorbereiding voor configuratie
De configuratie van het AP kan worden gedaan met een PC (computer, laptop,
MAC) of met een tablet/smartphone. Dit kan draadloos gebeuren via WLAN of via
de LAN-poort van het AP.
Gezien de beeldgrootte wordt echter aangeraden de configuratie niet met een
smartphone uit te voeren.
In de rest van deze gids zullen we alleen de termen „AP" (dat verwijst naar het pro-
duct en staat voor access point), „PC" (geldt voor computers, laptops, MAC, enz.),
„Tablet" (staat voor tablets en smartphones, ongeacht fabrikant/besturingssysteem),
en „iPads" (staat voor iPads en iPhones) gebruiken.
Ongeacht of u de configuratie met een PC of met een smartphone uitvoert, moet u
bij de eerste configuratie altijd een vast IP-adres aan de verbinding toewijzen.
a) Algemene informatie
• WLAN-naam: „Wireless 2.4G_XXXXXX" / „Wireless 5.8G_XXXXXX" (zonder uitroepings-
teken; XXXXXX staat daarbij voor een individueel nummer, dat voor elk toestel uniek is.)
WLAN-wachtwoord: "66666666" (zonder aanhalingstekens)
• IP-adres van het AP: 192.168.133.253
Subnetmasker: 255.255.255.0
• Weboppervlak: http://192.168.188.253/
Login-wachtwoord: "admin" (zonder aanhalingstekens)
b) Voorbereiden van de configuratie met Windows 10
• Als u de configuratie bekabeld wilt uitvoeren, sluit u de „LAN"-poort van het AP rechtstreeks
aan op de LAN-poort van uw PC.
• Als u de configuratie draadloos via WLAN wilt uitvoeren, verbindt u uw PC met het WLAN
van het AP.
• Om een vast IP-adres aan de verbinding (LAN of WLAN) toe te wijzen, moet u de eigen-
schappen van de betreffende interface bewerken. Onder Windows 10
manieren om dit te doen.
• De eenvoudigste manier om een commando uit te voeren is door de toetsencombinatie
„Windows-toets + R" in te drukken. U kunt ook met de rechtermuisknop op het Windows-
pictogram klikken en „Uitvoeren" selecteren.
• Geef daar het commando „ncpa.cpl" in en klik op OK.
• Er wordt een venster geopend waarin u alle netwerkverbindingen van uw PC kunt zien.
Klik hier met de rechtermuisknop op de overeen-
komstige verbinding en selecteer het item „Eigen-
schappen".
• Klik hier op het gemarkeerde item „...(TCP/
IPv4)" en vervolgens op „Eigenschappen".
• Klik hier eerst in de kleine lege cirkel (zie pijl
• Voer de gegevens in zoals aangegeven in
• Het laatste blok van het IP-adres is flexibel
• Met OK bevestigen.
c) Voorbereiding van de configuratie met een iPad
• Breng de WLAN-verbinding met het AP tot stand.
• Terwijl het WLAN nog wordt geconfigureerd, tikt u op het blauwe infosymbool rechts van de
• Veeg naar beneden naar IP-configuratie.
• Tik op het item IP configureren en selecteer „Handmatig".
• Voer een IP adres in, etc. (zie laatste afbeelding in vorige hoofdstuk). De „Standardgateway"
• Tik op Opslaan in de rechterbovenhoek en ga terug naar WLAN in het volgende venster.
• Hierdoor wordt de verbinding tot stand gebracht.
d) Voorbereiding van de configuratie met een smartphone met Android
• Open hiervoor de WLAN-instellingen op uw smartphone.
• Tik op de Wi-Fi van het AP om verbinding te maken.
• Geef het Wi-Fi wachtwoord op en vink het vakje eronder aan om de geavanceerde instel-
• Tik op het item voor de IP-instellingen en selecteer „Statisch".
• Voer een IP adres in, etc. (zie laatste afbeelding in vorige hoofdstuk). In plaats van
• Tik op de toets om verbinding te maken.
e) Aanmelden bij de webinterface
• Zodra de verbinding tot stand is gebracht, opent u uw webbrowser.
• Typ "http://192.168.188.253/" (zonder aanhalingstekens) in de adresbalk en bevestig.
• Voer het wachtwoord „admin" in en bevestig de aanmelding.
• Nu zou u de hoofdpagina van de webinterface moeten zien.
Configuratie
a) Basisconfiguratie (alle bedrijfsmodi)
®
• Zodra u de webinterface ziet, is het eerste wat u doet de juiste tijdzone selecteren.
• Stel vervolgens de juiste regio in voor het WLAN.
zijn er verschillende
®
• Wijzig nu het wachtwoord voor toegang tot de webinterface.
b) Configuratie van de WLAN-netwerken (alle bedrijfsmodi)
• U kunt de twee WLAN-netwerken later tijdens de installatiewizard configureren of vooraf
• Nu kunt u de naam voor het 2.4 GHz WLAN veranderen en de andere instellingen aanpas-
in de afbeelding).
de afbeelding.
en kan tussen 1 en 252 liggen. De rest moet
precies zo worden ingevuld als op de afbe-
elding.
De „standaard gateway" is ook het IP adres
van het AP.
Als er problemen zijn met de verbinding, wijs dan eerst een vast IP-adres toe aan de
LAN/WLAN-interface en breng dan de verbinding tot stand.
WLAN-verbinding.
wordt hier „Router" genoemd.
lingen te zien.
„255.255.255.0" hoeft u hier wellicht enkel „24" in te voeren.
Als u problemen hebt met de weergave op uw tablet of iPad, zet het apparaat dan in
de landschapsmodus.
Klik hiervoor links op „Manage" en dan bovenaan op „Time Manager".
Selecteer uw tijdzone in het menu en bevestig door te klikken op "Apply".
Klik hiervoor links op „WiFi" en dan bovenaan op „Advanced".
Selecteer de regio „ETSI" voor Europa in het menu en bevestig door te klikken op „Apply".
Klik hiervoor op de groene knop met de 4 vierkantjes bovenaan en selecteer dan de knop
eronder met het veiligheidssymbool.
Voer eerst het oude wachtwoord in (bij levering „admin" zonder aanhalingstekens) en voer
dan tweemaal het nieuwe in. Het moet ten minste 8 tekens tellen en bestaan uit cijfers en
hoofdletters en kleine letters.
Bevestig met de toets „Save".
Als u na de basisconfiguratie de webinterface opnieuw wilt openen, moet u niet het stan-
daardwachtwoord als login-wachtwoord invoeren, maar het nieuwe wachtwoord dat u hebt
toegekend.
direct in de instellingen. Klik hiervoor op "WiFi".
sen.
Zorg er ook voor dat u het wachtwoord voor het WLAN wijzigt. Het moet minstens 8 tekens
tellen en bestaan uit cijfers en hoofdletters en kleine letters.
