Renkforce RF-4600930 Bedienungsanleitung

Bedienungsanleitung
WLAN Access-Point und Reichweiten Extender
300 Mbit/s 2,4 GHz + 433 Mbit/s 5 GHz
Best.- Nr. 2300465
Bestimmungsgemäße Verwendung
Das Produkt verfügt über die 3 Betriebsarten „Repeater", „Access-Point" (AP) und „Router".
Die Betriebsart „Repeater" dient dazu, Ihr vorhandenes WLAN-Netzwerk zu verstärken und
den Abdeckungsbereich zu vergrößern.
Die Betriebsart „Access-Point" (AP) stellt einen separates WLAN-Netzwerk zur Verfügung.
Die Betriebsart „Router" dient dazu, die Geräte, die mit dem Produkt verbunden sind, über Ihr
vorhandenes Modem mit dem Internet zu verbinden.
Die Verbindung Ihrer Geräte mit dem Produkt kann in allen Betriebsarten per WLAN oder LAN
erfolgen.
Die Spannungsversorgung erfolgt über die Netzsteckdose, in der das Produkt eingesteckt ist.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsan-
leitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit
der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• WLAN Access-Point und Reichweiten Extender 300 Mbit/s 2,4 GHz + 433 Mbit/s 5 GHz
• RJ45-Kabel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie die aktuelle Bedienungsanleitung über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Ge-
sundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Produkt
• Der Aufbau des Produkts entspricht der Schutzklasse II. Als Spannungsquelle
für das Gerät darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen
Versorgungsnetzes verwendet werden.
• Wenn das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der
das Steckernetzteil angeschlossen ist (z.B. zugehörigen Sicherungsautomat
abschalten bzw. Sicherung herausdrehen, anschließend den zugehörigen FI-
Schutzschalter abschalten). Ziehen Sie erst danach das Steckernetzteil aus der
Netzsteckdose und bringen Sie das Produkt in eine Fachwerkstatt.
• Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen!
• Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an die Netz-
spannung angeschlossen werden! Es besteht Lebensgefahr!
• Das Produkt ist nur für trockene, geschlossene Innenräume geeignet. Es darf
nicht feucht oder nass werden, fassen Sie es niemals mit nassen Händen an!
• Es besteht Lebensgefahr durch einen elektrischen Schlag!
b) Allgemein
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-
fen und Lösungsmitteln.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht be-
antwortet werden, wenden Sie sich an uns oder an einen anderen Fachmann.

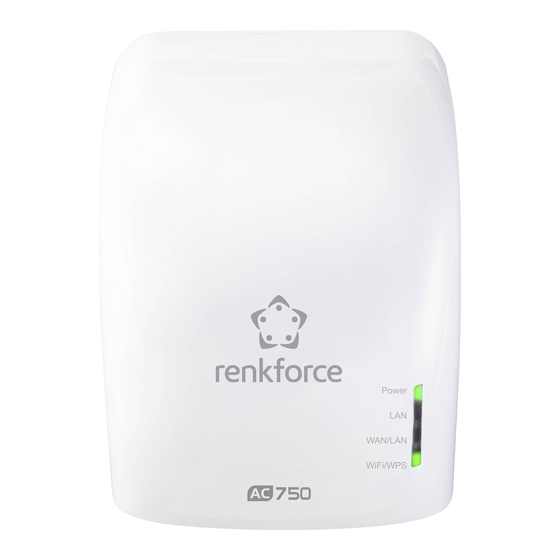

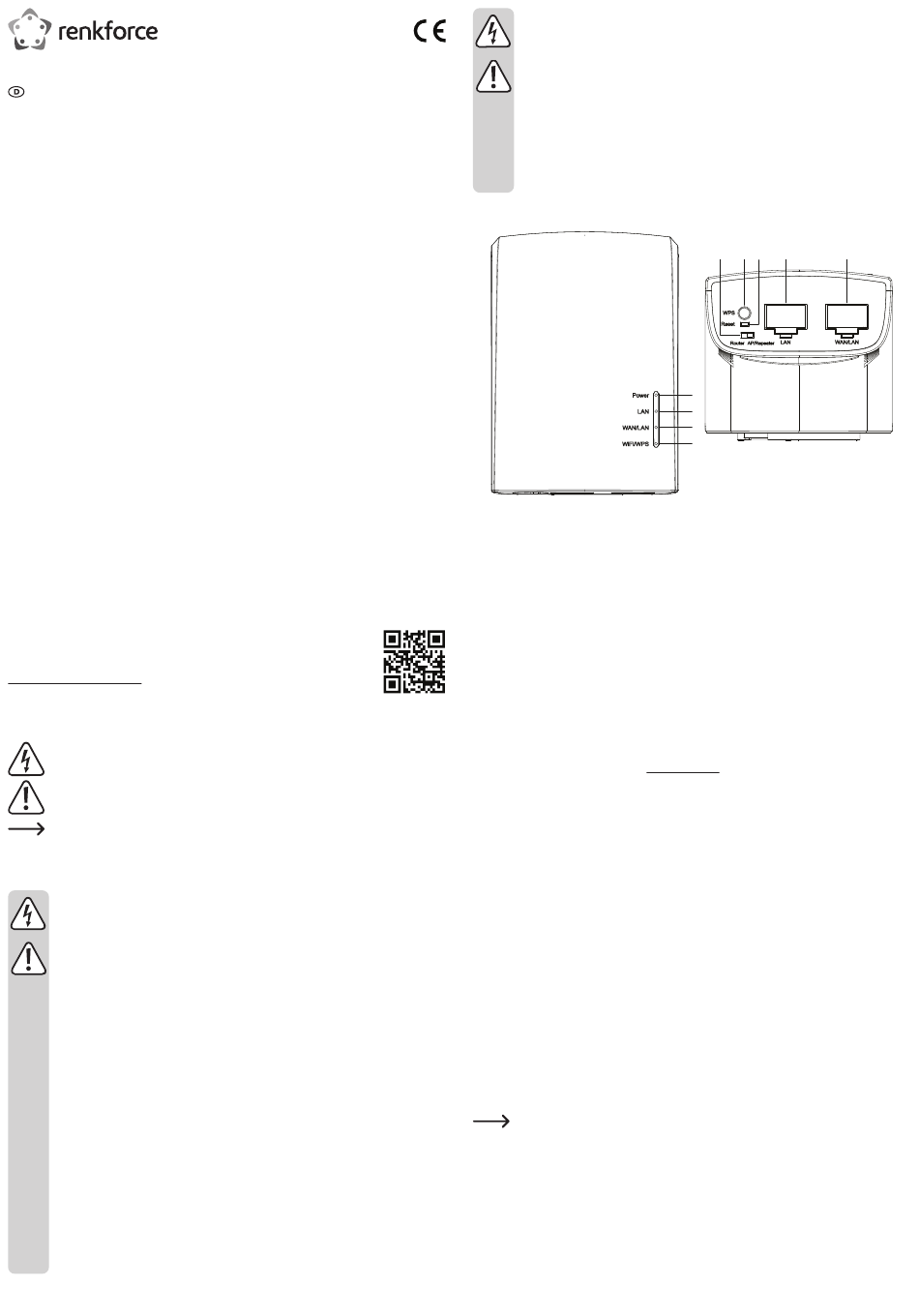

Produktübersicht
1 „Power"
leuchtet, sobald das Gerät eingeschaltet ist
2 „LAN"
leuchtet bei Verbindung; blinkt bei Datenübertragung
3 „WAN/LAN" leuchtet bei Verbindung; blinkt bei Datenübertragung
4 „WIFI/WPS" leuchtet, wenn WLAN aktiv ist; blinkt schnell, während der
Verbindungsherstellung zu Ihrem Router; blinkt langsam, während
des Versuchs eine Verbindung zu einem Gerät aufzubauen
5 Schiebeschalter zur Modus-Auswahl
6 Taste „WPS" Taste 6 Sekunden gedrückt halten für die Verbindung zu einem
Router; Taste 3 Sekunden gedrückt halten für die Verbindung zu
einem Gerät (z.B. Computer)
7 versenkt angeordnete Taste „Reset"
8 LAN-Anschluss
9 WAN-/LAN-Anschluss
Standard-Einstellungen:
Konfigurations-Adresse:
Standard IP-Adresse:
Benutzername/Passwort:
WLAN-SSID 2,4 GHz:
WLAN-SSID 5 GHz:
Anschluss und Inbetriebnahme
• Wählen Sie mit Hilfe des Schiebeschalters für die Modus-Auswahl (5), die gewünschte Be-
triebsart aus. Es stehen die Betriebsarten „Router" und „Access-Point" (AP)/„Repeater" zur
Auswahl.
• Falls Sie das Produkt als „Access-Point" betreiben wollen und den richtigen Modus aus-
gewählt haben, verbinden Sie den Port WAN/LAN mit einem 1 zu 1 verbundenen Netzwerk-
kabel mit einem Netzwerk-Anschluss Ihres Routers.
• Falls Sie den Modus „Router" ausgewählt haben, verbinden Sie den Port WAN/LAN mit
einem 1 zu 1 verbundenen Netzwerkkabel mit dem entsprechenden Port von Ihrem Modem.
Schalten Sie Ihr Modem ein.
• Stecken Sie das Gerät in eine Netzsteckdose ein und warten Sie bis der Startvorgang ab-
geschlossen ist. Dies dauert etwa 2 Minuten.
Schnelleinrichtung „Repeater" per WPS
Bitte beachten Sie, dass der Schiebeschalter für die Auswahl der Betriebsart (5)
in der Stellung „AP/Repeater" stehen muss, damit Sie die Konfiguration per WPS
durchführen können.
Während der Konfiguration klont der Repeater den WLAN-Namen und das Passwort
Ihres WLAN-Routers. Dem WLAN-Namen wird am Schluss ein Kürzel angehängt,
damit Sie das WLAN Ihres Routers und des Repeaters unterscheiden können.
• Um die automatische Konfiguration per WPS zu starten, drücken Sie die WPS-Taste (6) am
Repeater länger als 6 Sekunden.
Anschließend lassen Sie die Taste wieder los. Die WIFI/WPS-LED (4) beginnt schnell zu
blinken.
5 6 7 8
1
2
3
4
http://ap.setup
192.168.10.1
admin
Wireless-N
Wireless-AC
9
