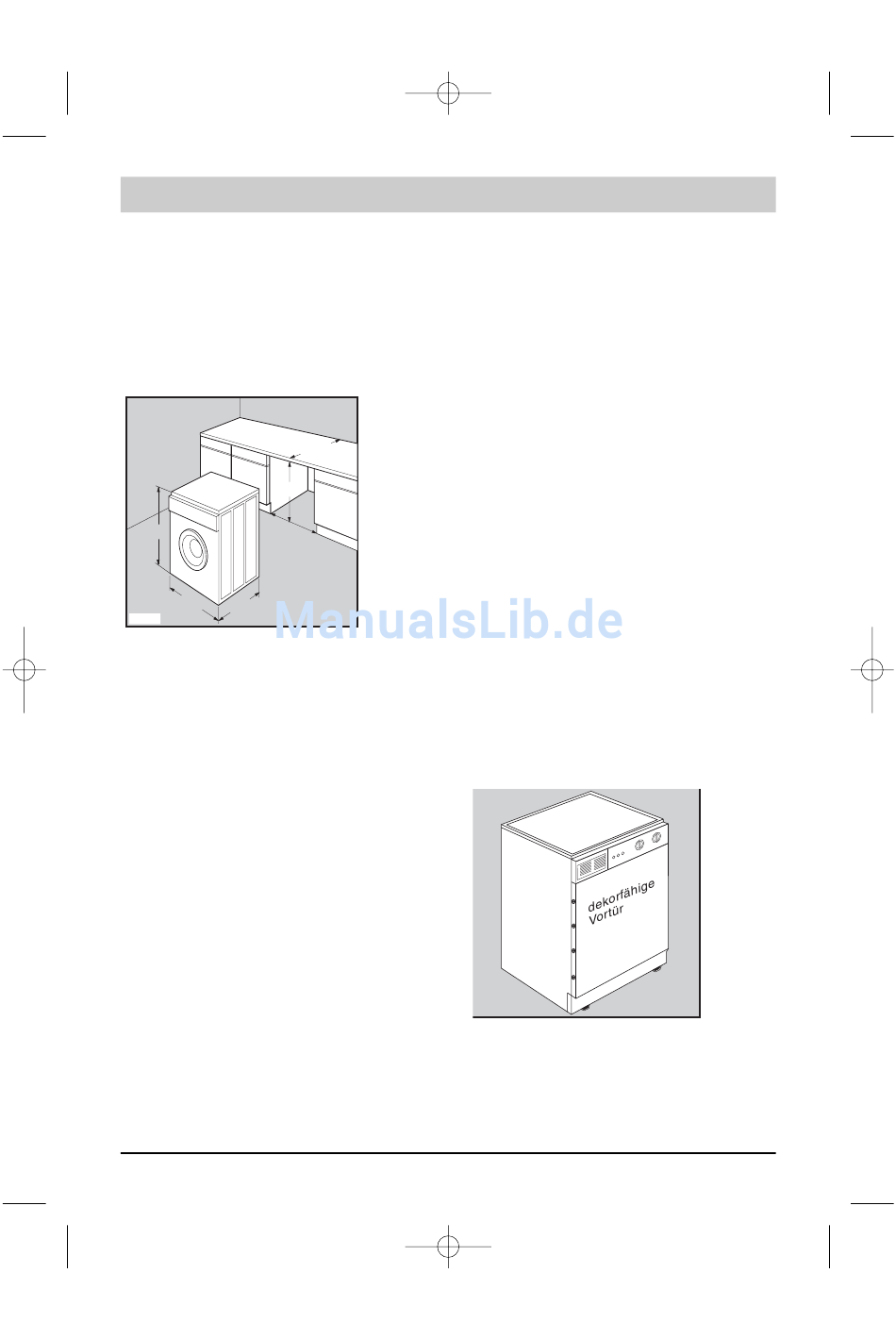

Unterbau und Dekorplatte-Montage
Wird das Gerät in eine Küchenzeile
untergebaut, so ist ein spezielles
Unterbau-Set erforderlich.
Dieses Set befindet sich im Beipack
des Gerätes.
(Siehe separate Unterbauanweisung).
Unterbau- und Nischenmaße
820
595
570
P1035S
40
10.32
Pagina
40
570÷600
820
600
Dekorplatte
Zur farblichen Angleichung an
Küchenmöbel usw. kann eine
Dekorplatte auf die Vortür montiert
werden.
Es empfiehlt sich, diesen Zuschnitt
vom Möbelhersteller zu besorgen.
Nur dann ist eine maximale farbliche
Zuordnung gewährleistet. Folgende
Abmessungen sind genau einzuhal-
ten:
Höhe
588 mm
Breite
588 mm
Plattendicke
1 bis max. 4 mm
Montage
1. Schrauben an der linken Dekorrah-
menseite ganz herausschrauben, die
übrigen Schrauben des Rahmens nur
lockern.
2. Linke Dekorrahmenseite nach
oben klappen, Dekorplatte einschie-
ben.
3. Linke Rahmenseite wieder an-
schrauben und die gelockerten
Schrauben festziehen.
