axing SZU 21-00 Betriebsanleitung Seite 6

Betriebsanleitung SZU 21-00
Kapitel 1: Allgemeines
4. Power LED
Die LED ist an, wenn das Gerät in Betrieb ist
5. LCD-Display
zeigt das Menü und andere Informationen.
6. Tasten ( , , OK)
zur Navigation im Menü
7. LNB-Eingang
Eingang für das SAT-Signal, wird direkt mit dem LNB verbunden.
8. Externe Spannungsversorgung
Das SAT-Navi kann über diese F-Buchse von einem angeschlossenen Receiver,
Multischalter oder externen Fernspeise-Netzteil z.B SZU 99-22 versorgt werden.
(Eigenverbrauch + LNB ca.600mA).
Unterseite

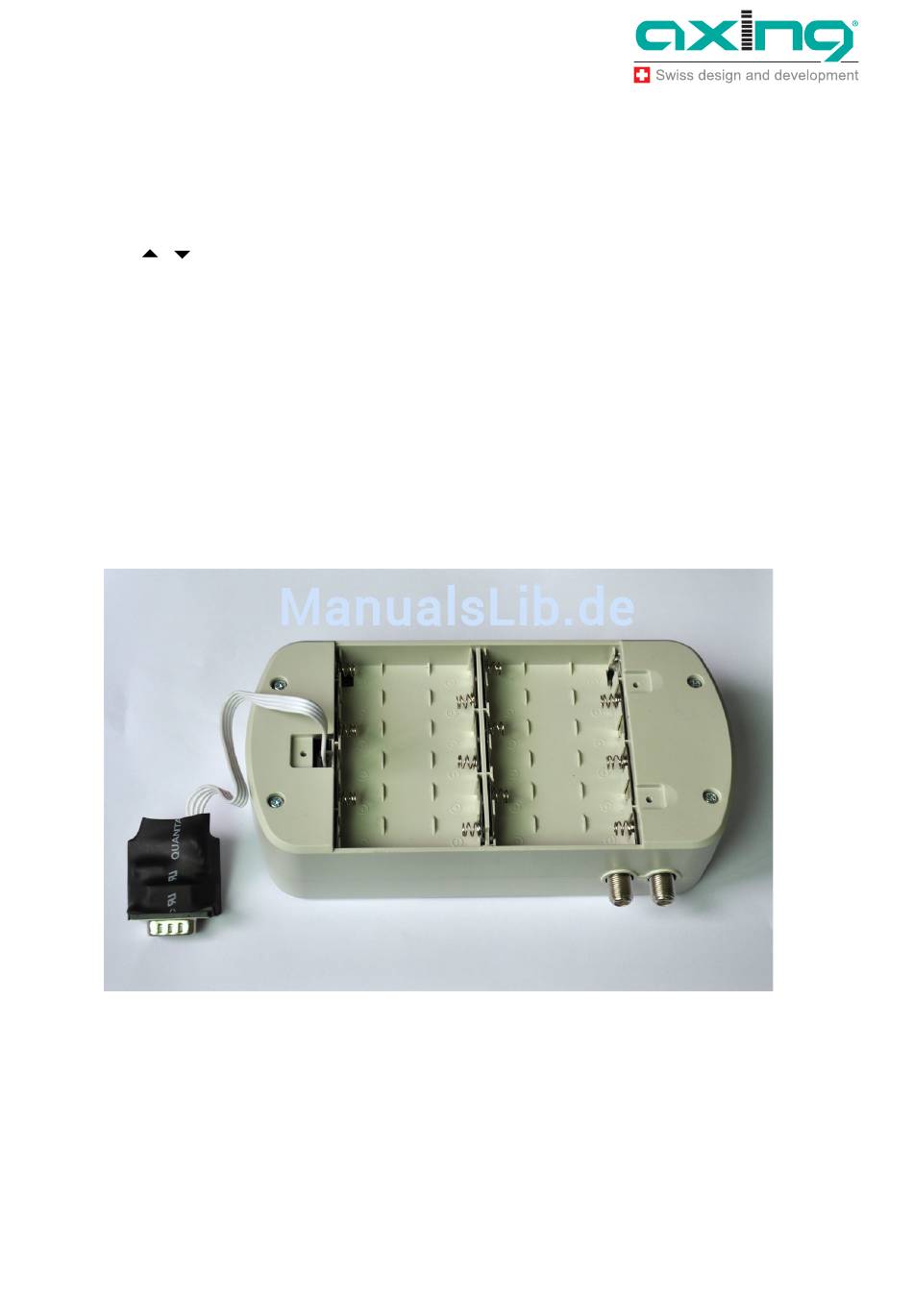

Abb. 3: Batteriefach
9. Batteriefach
hier können 12 × AA (Mignon) Batterien oder wiederaufladbare Akkus eingelegt
werden, um das Gerät unabhängig von einem Netzteil zu versorgen.
6
© AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
10
9
8 7
01.06.11
