- Seite 1 SZU 21-00 BETRIEBSANLEITUNG SAT-Navi DE – Lesen und aufbewahren...
-
Seite 2: Sicherheitshinweise
Nähe von Wärrmequellen (z. B. Heizkörper, andere Elektrogeräte, Kamin etc.) Achten Sie unbedingt darauf, dass Kabel nicht in die Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin etc.) kommen. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... -
Seite 3: Inhaltsverzeichnis
SZU 21-00 Inhalt Allgemeines Lieferumfang Produktbeschreibung Spannungsversorgung 2.1.1 Externes Netzteil 2.1.2 SAT Receiver 2.1.3 Eingebaute Batterien Bedienung Hauptmenü 3.1.1 Überlastschutz Licht-Menü Update Menü Technische Daten Tabellenverzeichnis Abbildungsverzeichnis 01.06.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 4: Allgemeines
Programmierset SZU 22-00 bestehend aus: 1 x Adapter RS 232 auf USB 1 x USB-Verbindungskabel 1 x Null-Modem Kabel 1 x Treiber CDROM Schaltnetztteil SZU 99-22 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... -
Seite 5: Produktbeschreibung

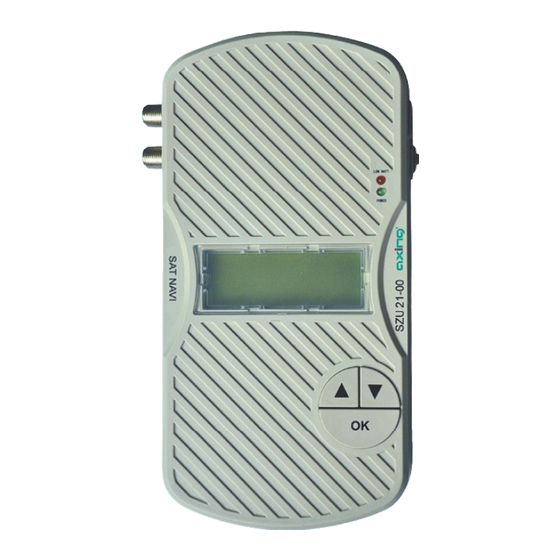

Abb. 2: Anschlüsse, Anzeigen, Bedienelemente Anschlüsse, Anzeigen, Bedienelemente 1. DC-Eingangsbuchse Wenn das SAT-Navi SZU 21-00 mit einem externen Netzteil (nicht im Lieferumfang enthalten) betrieben werden soll, bitte hier anschließen. 2. Schalter zur Wahl der Spannungsquelle – In der oberen Position, erhält das SAT-Navi die Betriebsspannung vom externen Schaltnetzteil oder von einem angeschlossenen Receiver. - Seite 6 Abb. 3: Batteriefach 9. Batteriefach hier können 12 × AA (Mignon) Batterien oder wiederaufladbare Akkus eingelegt werden, um das Gerät unabhängig von einem Netzteil zu versorgen. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11...
-
Seite 7: Spannungsversorgung
Wenn das SAT-Navi nicht einschaltet oder es beim Versuch nach einem Satelliten zu suchen abschaltet, dann ist der vom Receiver gelieferte Strom nicht ausreichend. Bitte einen anderen Receiver oder eine andere Spannungsquelle verwenden. 01.06.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 8: Eingebaute Batterien
SAT-Navi (um einen SAT Spiegel auf den gewünschten Satelliten auszurichten) Light (schaltet die LCD Hintergrundbeleuchtung an oder aus) Update (um ein Softwareupdate zu beginnen) Durch Dücken von OK wird die Auswahl bestätigt. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... -
Seite 9: Sat-Navi-Menü
Abb. 7: Transponder-Auswahl wenn (FREQ. LIST) gewählt wird, kann der Transponder aus dem danach folgenden Menü ausgesucht werden. Der Satellit und Transponder sind nun ausgewählt und das SZU 21-00 versucht ein Signal von dem gewünschten Satelliten festzustellen. Abb. 8: Signalsuche 01.06.11... -
Seite 10: Überlastschutz
Um immer auf dem aktuellsten Stand zu sein, gibt es die Möglichkeit eines Software- Updates des SAT-Navi über eine serielle (RS-232-) Schnittstelle. Weil die meisten modernen PCs keinen RS-232-Anschluss mehr haben, muss ein Adapter zur USB- © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... -
Seite 11: Abb. 10: Rs-232-Adapter
Abb. 10: RS-232-Adapter 2. Der Update Adapter wir über ein Nullmodemkabel mit dem USB-Adapter verbunden. Abb. 11: Nullmodemkabel und USB-Adapter 3. Der USB-Adapter wird am PC angeschlossen. 01.06.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 12: Abb. 13: Update Cancelled
8. Es wird ein Update mit der Softwareversion gemacht, welche sich schon auf dem SAT-Navi befindet. Abb. 13: Update cancelled In diesem Fall wird die Meldung “The STB is up to date!” erscheinen. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... -
Seite 13: Technische Daten
Betriebsanleitung SZU 21-00 Kapitel 4: Technische Daten Technische Daten Frequenzbereich 950…2150 MHz HF-Anschluss F-Buchsen Betriebsspannung 13...19 VDC Stromaufnahme 300mA Tab. 1: Datenblatt 01.06.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 14: Tabellenverzeichnis
SAT-Navi-Menü Abb. 7: Transponder-Auswahl Abb. 8: Signalsuche Abb. 9: Signalsanzeige Abb. 10: RS-232-Adapter Abb. 11: Nullmodemkabel und USB-Adapter Abb. 12: Time out Abb. 13: Update cancelled © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11... - Seite 15 Betriebsanleitung SZU 21-00 Kapitel 4: Technische Daten 01.06.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
- Seite 16 Betriebsanleitung SZU 21-00 Kapitel 4: Technische Daten © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 01.06.11...
