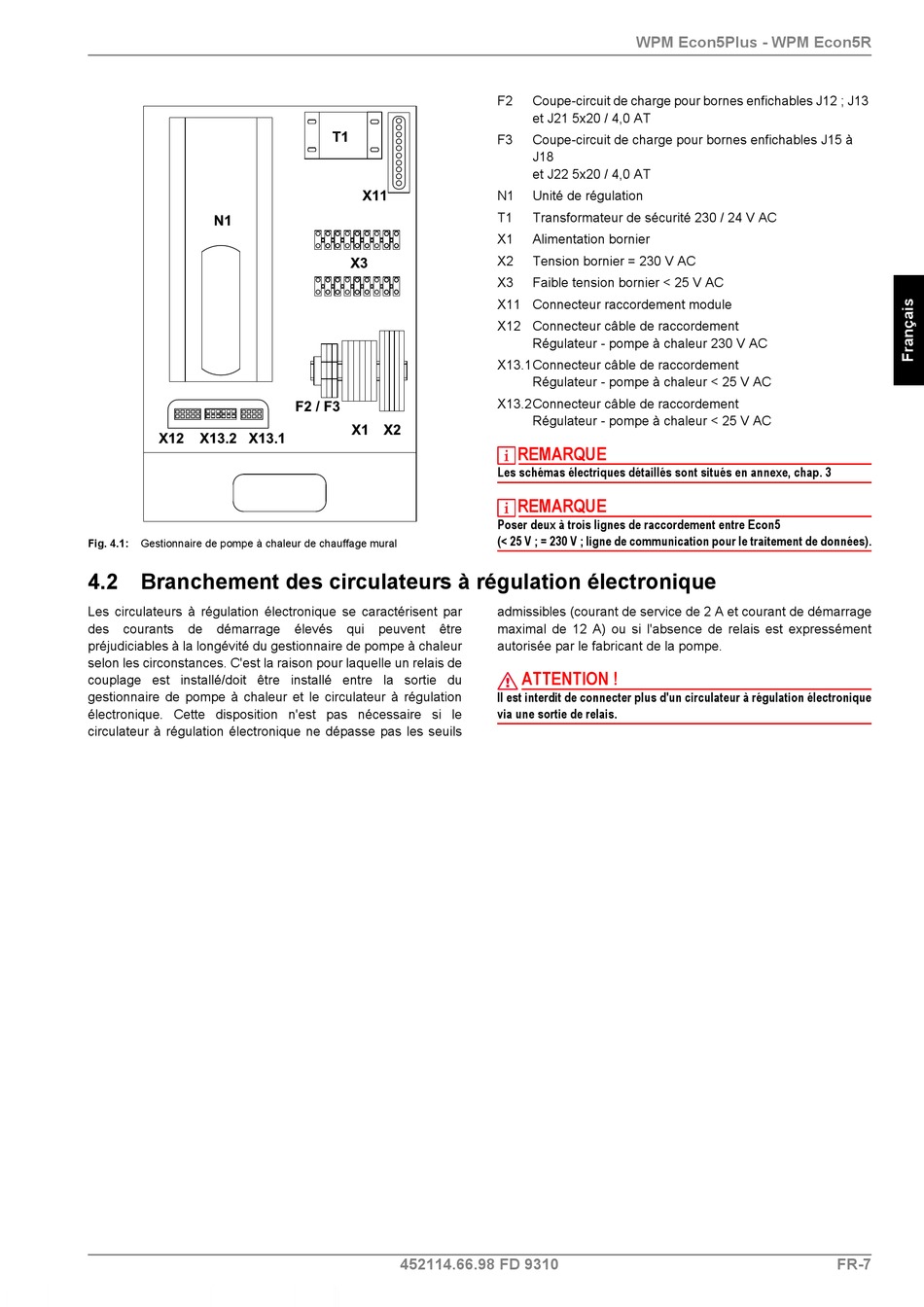

Fig. 4.1:
Gestionnaire de pompe à chaleur de chauffage mural
4.2 Branchement des circulateurs à régulation électronique
Les circulateurs à régulation électronique se caractérisent par
des
courants
de
démarrage
préjudiciables à la longévité du gestionnaire de pompe à chaleur
selon les circonstances. C'est la raison pour laquelle un relais de
couplage est installé/doit être installé entre la sortie du
gestionnaire de pompe à chaleur et le circulateur à régulation
électronique. Cette disposition n'est pas nécessaire si le
circulateur à régulation électronique ne dépasse pas les seuils
élevés
qui
peuvent
être
452114.66.98 FD 9310
WPM Econ5Plus - WPM Econ5R
Coupe-circuit de charge pour bornes enfichables J12 ; J13
F2
et J21 5x20 / 4,0 AT
F3
Coupe-circuit de charge pour bornes enfichables J15 à
J18
et J22 5x20 / 4,0 AT
N1
Unité de régulation
T1
Transformateur de sécurité 230 / 24 V AC
X1
Alimentation bornier
X2
Tension bornier = 230 V AC
X3
Faible tension bornier < 25 V AC
X11 Connecteur raccordement module
X12 Connecteur câble de raccordement
Régulateur - pompe à chaleur 230 V AC
X13.1Connecteur câble de raccordement
Régulateur - pompe à chaleur < 25 V AC
X13.2Connecteur câble de raccordement
Régulateur - pompe à chaleur < 25 V AC
REMARQUE
Les schémas électriques détaillés sont situés en annexe, chap. 3
REMARQUE
Poser deux à trois lignes de raccordement entre Econ5
(< 25 V ; = 230 V ; ligne de communication pour le traitement de données).
admissibles (courant de service de 2 A et courant de démarrage
maximal de 12 A) ou si l'absence de relais est expressément
autorisée par le fabricant de la pompe.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation électronique
via une sortie de relais.
FR-7
