Inhaltszusammenfassung für Spektrum AR9020

  • Seite 1 AR9020 Bedienungsanleitung...
  • Seite 2 Verletzungen vermieden werden. WARNUNG zU GEfälSCHTEN PRodUkTEN Vielen Dank, dass Sie sich dieses Spektrum Produkt gekauft haben. Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben.
  • Seite 3 ™ Spektrum hat die RC Technologie mit dem DSM2 System revolutioniert und damit Millionen von RC Hobbyfreunden zu zufriedenen Nutzern des 2,4 Ghz Systems gemacht. Spektrum setzt jetzt mit dem DSMX System wieder Meilensteine. DSMX ist weltweit das erste Breitband Frequenz agile 2,4 Ghz Signalprotokoll.
  • Seite 4 Sind dSM2 Sender für eine dSMX Erweiterung geeignet ? Ja, DX8 Besitzer können Ihre Anlage aufrüsten mit dem Download der Spektrum AirWare Software von Spektrum RC, die über die SD Karte in die Firmware der Anlage übertragen wird. Alle DSM2 Sender mit Ausnahme der DX5e können mit einer DSMX Erweiterung über den technischen Service von Horizon Hobby für Euro: 79,99...

  • Seite 5: Sender - Empfänger Kompatibilität

    Sender – Empfänger kompatibilität Sender dSMX dSM2 AR500 AR600 AR6100 AR6110/e AR6200 AR6255 AR6300 AR6400/ALL AR7000 AR7100/R AR7600 AR8000 AR9000 AR9100 AR9200 AR9300 AR12000 AR12100 AR600 AR6115/e AR6210 AR6255 AR7010 AR7110/R AR7610 AR8000 AR9010 AR9020 AR9110 AR9210 AR9310 AR10000 AR12010 AR12020 AR12110 AR12120...

  • Seite 6: Spezifikationen

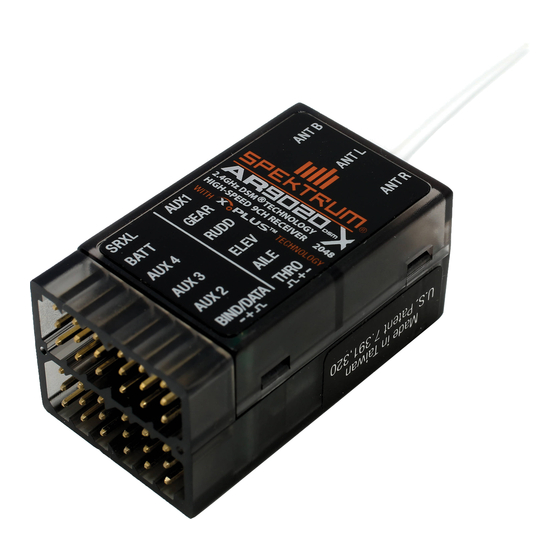

    AR9020 Bedienungsanleitung Der AR9020 9 Kanal X-Plus™ kompatibler Empfänger mit voller Reichweite ist mit DSM2 und DSMX Technologie ausgestattet und kompatibel mit allen Spektrum™ und JR Luftfahrtzeugsendern, die die DSM2™ und DSMX™ Technologie unterstützen inklusive: JR12X, 11X, X9503, X9303, Spektrum DX10t, DX8, DX7s, DX7se, DX6i, DX5e und Modul Systemen.
  • Seite 7 Patentierte Multilink Empfänger Technologie ™ Der AR9020 bietet mit seinen drei Empfängern die Sicherheit von multipler Pfad RD Redundanz. Ein interner Empfänger befindet sich auf der Hauptplatine, an der zwei externe Satellitenempfänger mit einer 15,24 cm und einer 30,48cm langen Verlängerung angeschlossen sind.
  • Seite 8 Binding lehrt die Empfänger den spezifischen Code des Senders, so wird es nur, dass Sender zu verbinden. 1. Um den AR9020 an einen DSM2 oder DSMX Sender zu binden stecken Sie den Bindestecker in den BIND/DATA Port des Empfängers. Wenn Sie ein Flugzeug mit elektronischem Drehzahlregler binden, das den Empfänger über den...

  • Seite 9: Smartsafe™ Failsafe

    2. Schalten Sie den Empfänger ein. Die LED auf der Empfängerplatine und alle an- geschlossenen Satellitenempfänger LED`s sollten blinken und damit anzeigen, dass sich der Empfänger in Bindemode befindet. 3. Bewegen Sie die Knüppel und Schalter auf dem Sender in die gewünschten ausfallsicheren Positionen (Gas niedrig, Steuerung neutral).

  • Seite 10: Die Programmierung

    die Programmierung Die SmartSafe Programierung erfolgt automatisch wenn das Hold Last Command Failsafe oder Preset Failsafe programmiert wird oder das System gebunden ist. Haben Sie bei dem Binden immer den Gasstick/Hebel in niedrigster Position. Testen Bestätigen Sie die korrekte Einstellung des Failsafes in dem Sie den Sender ausschalten.
  • Seite 11 Empfänger als den AR9020 verwenden, sehen Sie bitte in der Bedienungsanleitung Ihres Empfängers nach welches Failsafe verwendet wird. Bitte überprüfen Sie vor jedem Flug dass die Bindung einwandfrei ist und Failsafe programmiert. Um das zu überprüfen stellen Sie sicher, dass der Empfänger an den Sender gebunden hat und schalten dann den Sender aus.
  • Seite 12 Gebrauch des flight log Nach einem Flug und bevor Sie den Empfänger ausschalten, schließen Sie das Flight Log an den Datenport des AR9020 an. Auf dem Display wird Ihnen dann die Empfängerspannung angezeigt 6c2 = 6,2 Volt. HINWEIS: Erreicht die Spannung 4,8 oder darunter blinkt das Display und zeigt Ihnen damit die Unterspannung an.

  • Seite 13: 2,4Ghz Hilfestellung Zur Problemlösung

    Wenn das Flight Log im Modell verbleiben soll, befestigen Sie es an einem gut sichtbaren Ort mit doppelseitigem Klebeband. ModelMatch™ Einige Spektrum und JR Sender verwenden das Feature ModelMatch. Die ModelMatch Technologie verhindert den Betrieb eines Modells mit einem falschen Modellspeicher und verhindert möglicherweise damit einen Absturz. Jedes Modell/Empfänger erhält beim Binden einen eigenen spezifischen Code (GUID), der senderseitig nur mit der richtigen Auswahl des Speicherplatzes (Modell) angesprochen werden kann.
  • Seite 14 Binden mit einem Einschalten vergessen Programmier Features “ anderen Sender einzustellen. nach. falsch herum. Der Empfänger Den AR9020 austauschen Das Anschlusskabel hat keine Funktion und die roten Markierungen wurde falsch herum am und riecht kontrollieren die am Stecker Akku angeschlossen.

  • Seite 15: Garantie Und Service Informationen

    Problem Mögliche Ursache lösung Nehmen Sie den Sender Sender oder Senderhalter aus der Senderhalterung drückt auf Bindebutton. heraus. Empfänger verliert seine Bindung. Folgen Sie den Bindeanwei- Bindebutton wurde vor sungen und binden das dem Einschalten gedrückt. System erneut. System war verbunden, Schalten Sie den Sender Empfänger blinkt dann wurde der Empfän-...
  • Seite 16 Schadensbeschränkung Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen nicht verantwortlich, unabhängig ab ein Anspruch im Zusammenhang miteinem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen.

  • Seite 17: Garantie Und Service Kontaktinformationen

    Garantie und Reparaturen Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. kostenpflichtige Reparaturen Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln.

  • Seite 18: Rechtliche Informationen Für Die Europäische Union

    Declaration of conformity (in accordance with ISO/IEC 17050-1) Nu. HH2012020501 Horizon Hobby GmbH Christian-Junge-Straße 1 25337 Elmshorn erklärt das Produkt: AR9020 Rx, SPMAR9020 declares the product: AR9020 Rx, SPMAR9020 Geräteklasse: 1 equipment class: den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht.
  • Seite 19 Anweisungen zur Entsorgung von Elektro- und Elektronik- Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbr- auchbaren elektrischen und elektronischen Geräten zu entsorgen.
  • Seite 20 Horizon Hobby, Inc. DSMX is a trademark of Horizon Hobby, Inc., registered in the US. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan US 7,391,320.
