NAPOMENA: Proverite da li je obrtni moment vijaka ABCD oko 6-8 N·m.

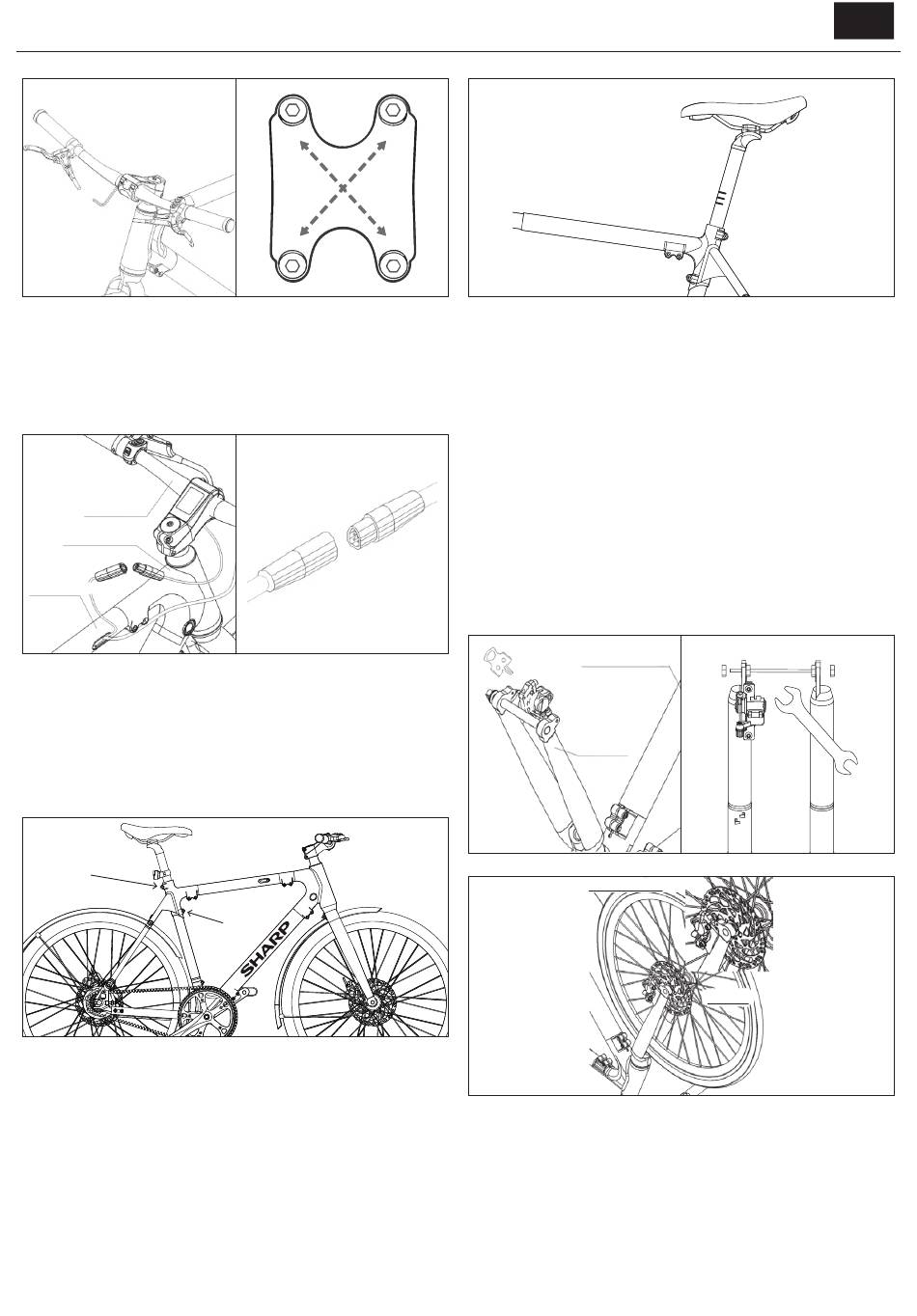

KORAK 2: Upravljanje kablom
a. Povežite kabl senzora za prikaz, kao što je prikazano na [Slici 2-1] i [Slici
2-2].
b. Dodajte stezaljke za kablove za upravljanje kablovima.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Slika 2-1
KORAK 3: Instalirajte sedište
a. Otpustite šrafove [F] i [J] u suprotnom smeru od kazaljke na satu
pomoću Allen ključa od 5 mm, ubacite sedište u okvir, kako je prikazano
na [Slici 3-1].
b. Podesite visinu sedla prema svojoj odgovarajućoj visini. Ne prelazite
maksimalnu visinu sedla, kako je prikazano na [Slici 3-2]. Zatim
zategnite šrafove [F] i [J].
F
A
D
Slika 1-5
Slika 2-2
J
Slika 3-1
C
B
NAPOMENA: Proverite da li je obrtni moment šrafova [F] i [J] oko 20 N·m
KORAK 4: Instalirajte prednji točak
Potrebno je okrenuti e-bicikl naopako pre instaliranja prednjeg točka.
a. Skinite plastični čip sa kočionog klipa, kako je prikazano na [Slika 4-1].
b. Koristite ključ otvorenog kraja od 15 mm da biste popustili šrafove i
redosled, kako je prikazano na [Slici 4-2], i uklonite zaštitnik prednje
viljuške.
c. Postavite prednji točak u prednju viljušku, pazite da pažljivo ubacite
disk između kočionih klešta, kao što je prikazano na [Slici 4-3].
d. Ubacite polugu za brzo otpuštanje sa strane diska koliko god možete.
Možda ćete morati malo da prilagodite prednji točak kako bi poluga za
brzo otpuštanje mogla glatko da prođe. Zavrnite je u smeru kazaljke na
satu dok ne osetite da je čvrsto, kao što je prikazano na [Slici 4-4].
e. Zaključajte polugu za brzo otpuštanje, kako je prikazano na [Slici 4-5].
Mnogo je bolje postaviti polugu za brzo otpuštanje usmerenu prema
gore, poravnatu sa viljuškom.
2 (down-tube)
12 (fork)
Slika 4-1
16 (Front wheel)
Slika 3-2
Slika 4-2
12 (Fork)
Slika 4-3
