Übersicht / Overview
Hinweis
Vor Installation des Ex-Headsets und des Anschluss-
zubehörs sind diese Anleitung, die Betriebsanleitun-
gen des Headsets Typ Ex-TRA 200 NB und der
Kabelverschraubung sorgfältig zu lesen.
Anwendung
Das Anschlusszubehör ermöglicht den Anschluss des
Ex-Headsets
an explosionsgeschützte Telefone. Das
Ex-Headset
verbessert wesentlich die Kommunikati-
on in lärmerfüllter Umgebung. Es schützt vor
schädigendem Umgebungslärm. Es erlaubt Telefon-
kommunikation bei Tätigkeiten bei deren Verrichtung
beide Hände benötigt werden.
Anschluss
Das Anschlusszubehör ermöglicht den Anschluss des
Ex-Headsets an folgenden Telefonen:
ExResistTel (MB)
ExResistTel IP2 / IP154
Verpackungsinhalt
Das Set besteht aus:
Ex-Headset Ex-TRA 200 NB
Hörkapseln, geräuschkompensierenden Elektret-
Nahbesprechungsmikrofon mit Windschutz und
flexiblen Schwanenhals, sowie einer Leitung mit
Verbindungsstecker.
Bügel und Schrauben zum Aufhängen der
Anschlussleitung und des Ex-Headsets.
14 m lange Anschlussleitung, mit Verbindungs-
buchse zum
endhülsen zum Anklemmen an das Telefon.
Ex–Kabelverschraubung (KLE) M20x1,5 IP66 zur
Einführung der Anschlussleitung in das Telefon.
FHF BA5570-06 01/17
Eaton Ex-TRA 100 / Ex-TRA 200
Ex-Headset mit Anschlusszubehör / Ex-Headset-Kit
mit dynamischen
Headset
und Kabelende mit Ader-

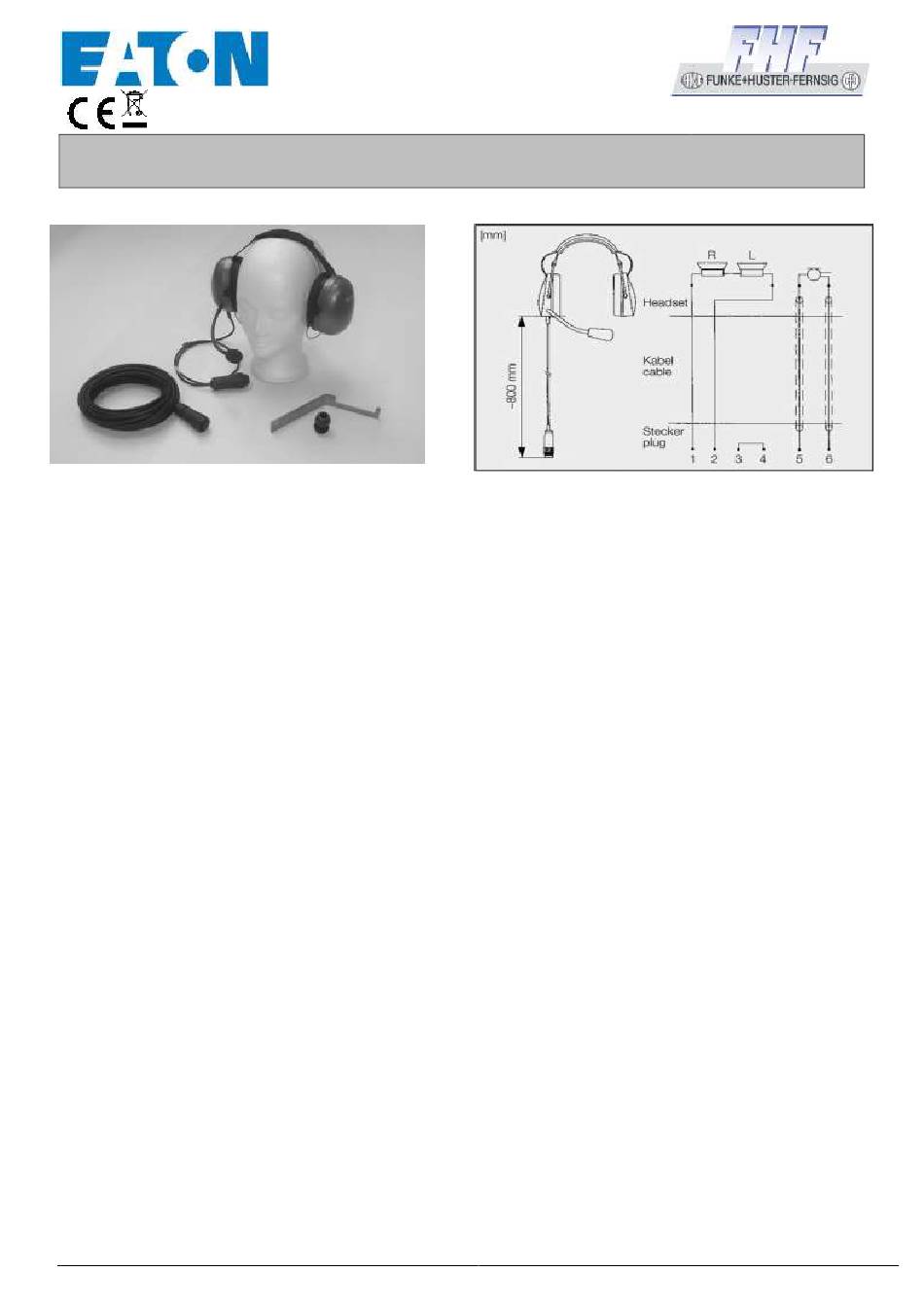

Maßbild / Dimensions
Note
Prior to installing the ex-headset-kit, these instructions
and the operating instructions of the headset type Ex-
TRA 200 NB must be read carefully.
Application
The Ex-headset-kit permits the connection of the Ex-
headset to explosion proof telephones. The Ex-headset
improves essentially the communication in ambient
noise areas. It protects against harmful ambient noise.
It permits telephone communication during activities
where both hands are needed.
Connection
The Ex-headset can be used for the connection to the
following telephones:
ExResistTel (MB)
ExResistTel IP2 / IP154
Packing Contents
The kit consist of:
Ex-headset
Ex-TRA 200 NB
insets, noise compensating electret nearfield re-
sponse microphone with windshield and goose-
neck, as well a cord with connecting plug.
Bracket and screws to hang up the connecting cord
and the headset.
14 m long connecting cord with a connecting jack
at one end and with wire ends with wire end
sleeves at the other end to connect to the tele-
phone.
Ex-Cable gland M20x1.5 to lead the connecting
cord into the telephone.
with dynamic receiver
