2. Trennen Sie das Kamerakabel von der Kamera.
3. Hebeln Sie das Kameramodul vorsichtig beginnend an den Aussparungen der Unterkante des Kameramoduls ab.
4. Heben Sie das Kameramodul aus der hinteren Bildschirmabdeckung.

Einbauen des Kameramoduls

VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Kameramoduls und bieten eine visuelle Darstellung des Installationsverfahrens.

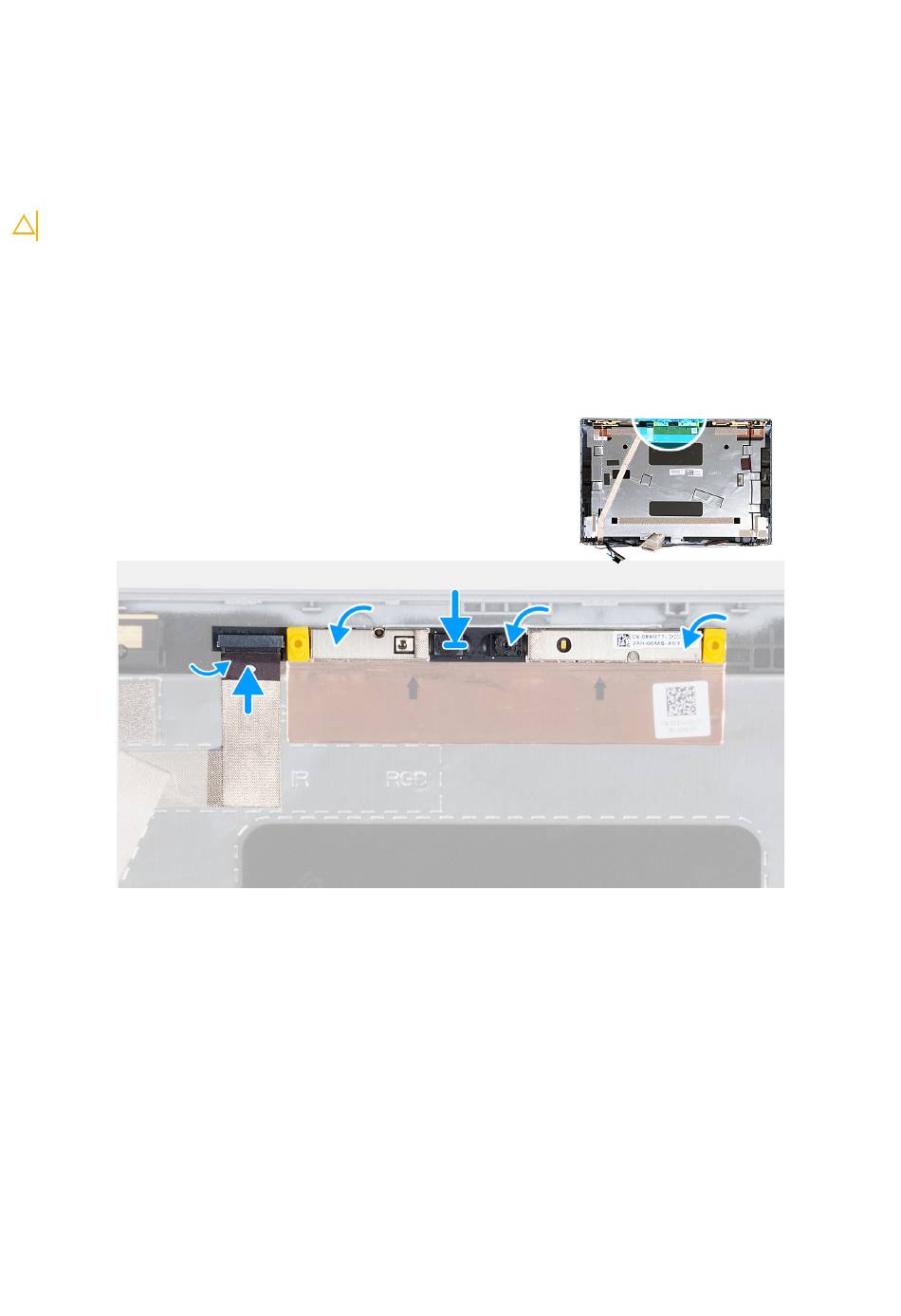

Abbildung 46. Einbauen des Kameramoduls
Schritte
1. Richten Sie das Kameramodul an den Führungsstiften auf der hinteren Bildschirmabdeckung aus und setzen Sie es ein.
2. Schließen Sie das Kameramodulkabel an den Anschluss auf dem Kameramodul an.
3. Bringen Sie das Klebeband wieder an, mit dem das Kamerakabel an der Kamera befestigt ist.
Nächste Schritte
1. Bauen Sie den Bildschirm
2. Bauen Sie die Bildschirmblende
3. Bauen Sie die Bildschirmbaugruppe
4. Setzen Sie die WWAN-Karte
5. Bauen Sie die Wireless-Karte
6. Bringen Sie die Bodenabdeckung
7. Setzen Sie die nanoSIM-Karte
ein.
ein.
ein.
ein.
ein.
an.
ein.
