6.3.1 Vorlauftemperaturfühler /
Rücklauftemperaturfühler und Drucksensor
austauschen
WARNUNG!
Verbrühungsgefahr durch Heizungswasser.
Fühler/Sensoren stehen direkt mit druckbeaufschlagtem
Heizungswasser in Verbindung.
● Vor Entfernen der Fühler/Sensoren die Kugelhähne am
Kesselvorlauf und am Kesselrücklauf schließen und die
Anlage über den KFE-Hahn drucklos machen.
WARNUNG!
Fehlfunktion der Sicherheits- und Regelungsfunktionen bei
Verwendung nicht zugelassener Temperaturfühler.
● Ersatzteile müssen mindestens den vom Hersteller festge-
legten technischen Anforderungen entsprechen. Dies ist
z. B. durch Original-Ersatzteile gegeben.
1. Abdeckhaube abnehmen (siehe Kap. 4.4.3).
2. Obere Verkleidung der Wärmezelle abbauen (siehe
Kap. 4.8.3).
3. Stecker am auszutauschenden Fühler/Sensor abziehen
(Bild 6-3, Pos. 2).
4. Auszutauschenden Fühler/Sensor mit Maulschlüssel SW 15
herausschrauben.
5. Neuen Fühler/Sensor einschrauben und Kabel mit Stecker
aufstecken.
– Die Stecker sind formcodiert. Stecker nicht mit Gewalt
aufstecken!
Vorgeschriebenes Anzugsdrehmoment beachten
(siehe Kap. 12.3).
Daikin GCU compact
Daikin Gas Combi Unit
008.1543899_00 – 06/2017 – DE
6
x
Regelung und elektronische Bauteile
6.3.2 Internen Mischerfühler für
Heizungsunterstützung tauschen
Der interne Mischerfühler t
funktion "ISM" ist unter der Wärmdämmung der hydraulischen
Leitungskomponenten montiert.
1. Abdeckhaube abnehmen (siehe Kap. 4.4.3).
2. Wärmedämmungen ausbauen (siehe Kap. 4.4.3).
3. Frontblende des Regelungsgehäuses aufklappen (siehe
Kap. 4.7.1). Stecker vom Anschluss J8 abziehen und
Fühlerkabel abklemmen.
4. Internen Mischerfühler t
ziehen (Bild 6-4, Pos. 1).
5. Neuen internen Mischerfühler in Fühler-Tauchhülse stecken
und mit Gummistopfen in dieser Position sichern. Kabel in
Regelungsgehäuse führen, an den Klemmen 5 und 6 des
Platinensteckers J8 anklemmen und Stecker aufstecken.
– Die Stecker sind formcodiert. Stecker nicht mit Gewalt
aufstecken!
Vorgeschriebenes Anzugsdrehmoment beachten
(siehe Kap. 12.3).

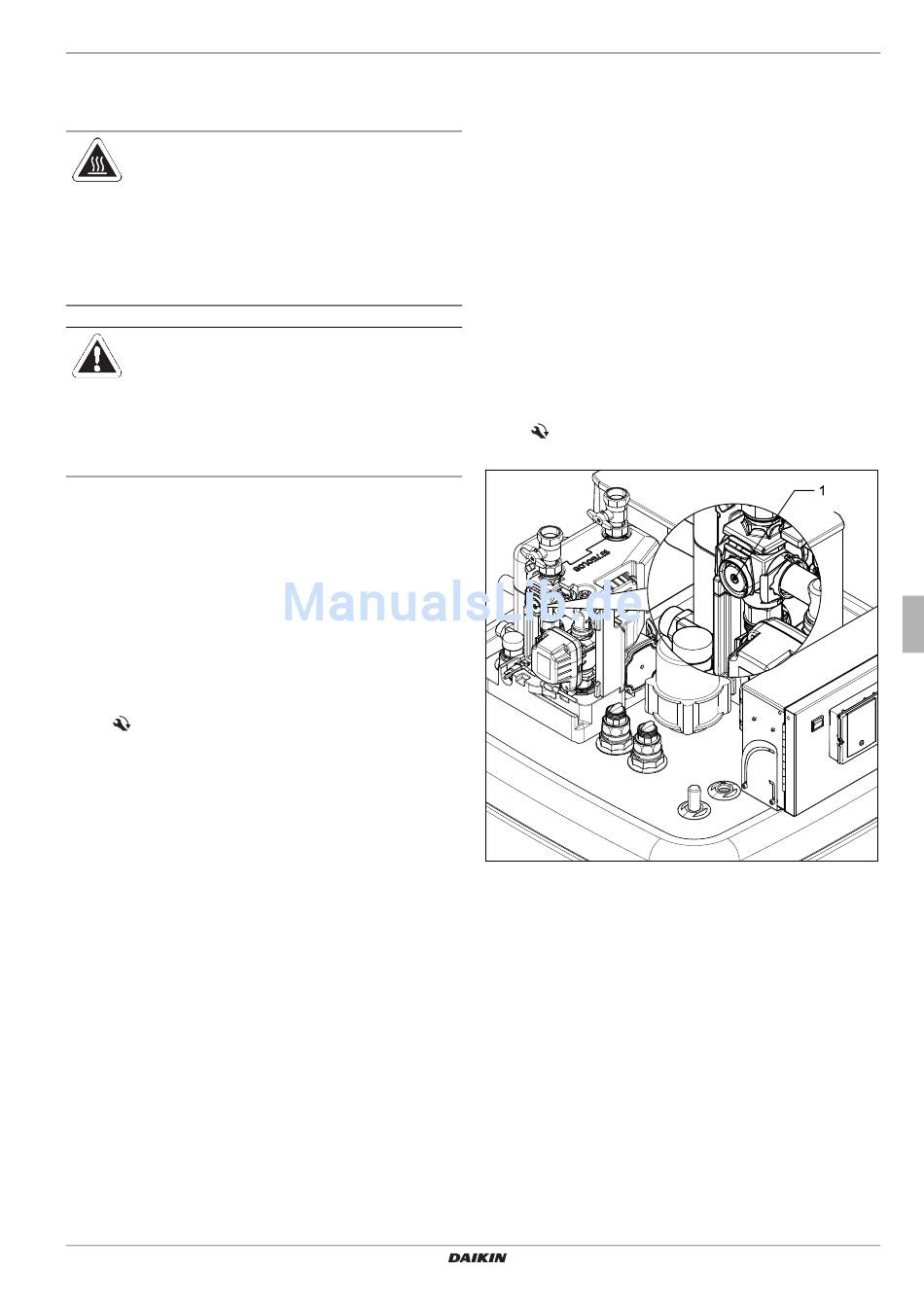

Fühler-Tauchhülse für internen Mischerfühler t
1
Bild 6-4
Internen Mischerfühler tauschen
für die Heizungsunterstützungs-
V2
am Kabel aus Fühler-Tauchhülse
V2
V2
Installations- und Wartungsanleitung
47
