Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus.
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Das Alarmsystem ist ein Gerät der Informationstechnologie und dient zur Überwachung von Innenräumen, Türen und Fenstern und löst bei unbefugtem Eindringen in überwachte Räume/Berei- che einen Alarm über die Komponenten wie Tür-/Fensterkontakte, Bewegungsmelder sowie Erschütterungssensor aus. Darüber hinaus meldet das Alarmsystem Alarmereignisse auf Wunsch per Push-Nachricht über die App, über Telefonanruf und/ oder SMS.
Sicherheits hinweise − Benutzen Sie das Gerät nicht in explosionsgefährdeten Berei- chen. Hierzu zählen z. B. Tankanlagen, Kraftstoffl agerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden. −...
Geräteteil selbst zu öffnen und/oder zu reparieren. Die Geräte beinhalten keine zu war- tenden Teile. − Wenn Sie einen Transportschaden feststellen, wenden Sie sich umgehend an das Medion Service Center. VORSICHT! Möglicher Gehörschaden! Der Warnton kann das Gehör schädigen.
Sicherheits hinweise Netzteil der Alarmsystem Zentrale GEFAHR! Verletzungsgefahr durch Stromschlag! Es besteht die Gefahr eines elektrischen Schlags durch stromfüh- rende Teile. − Verwenden Sie ausschließlich das mitgelieferte Netzteil für den Betrieb der Alarmsystem-Zentrale. − Schließen Sie das Netzteil sowie den Zwischenstecker nur an eine ordnungsgemäß...
Seite 16
Sicherheits hinweise − Wenn das Gehäuse des Netzteils oder das Netzkabel beschädigt ist, muss das Netzteil entsorgt und durch ein neues Netzteil gleichen Typs ersetzt werden. Wenden Sie sich im Schadensfall an den Service, um Gefährdungen zu vermeiden. Das Gerät darf nicht in Wasser oder andere Flüssigkeiten getaucht oder unter fl...
Sicherheits hinweise Batteriebetriebene Komponenten GEFAHR! Verätzungsgefahr! Beim Verschlucken von Batterien besteht die Gefahr von in- neren Verätzungen, die innerhalb von zwei Stunden zum To- de führen können. Bei Hautkontakt mit Batteriesäure besteht Verätzungsgefahr. − Wenn Sie vermuten, Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unver- züglich medizinische Hilfe.
Seite 18
Sicherheits hinweise − Setzen Sie Batterien niemals übermäßiger Wärme (wie Son- nenschein, Feuer, Heizung oder dergleichen) aus. Direkte star- ke Wärme kann die Batterien beschädigen. − Werfen Sie Batterien nicht ins Feuer. − Schließen Sie Batterien nicht kurz. − Entfernen Sie auch leere Batterien aus dem Gerät. −...
Sicherheits hinweise Wandmontage GEFAHR! Risiko eines Stromschlags! Gefahr des elektrischen Schlags beim Bohren von Löchern in eine Wand! − Wählen Sie zur Wandmontage der Komponenten einen geeig- neten Ort und achten Sie darauf, beim Bohren keine verdeck- ten Elektro- oder Installationsleitungen zu beschädigen. Reinigung der Komponenten GEFAHR! Verletzungsgefahr durch Stromschlag!

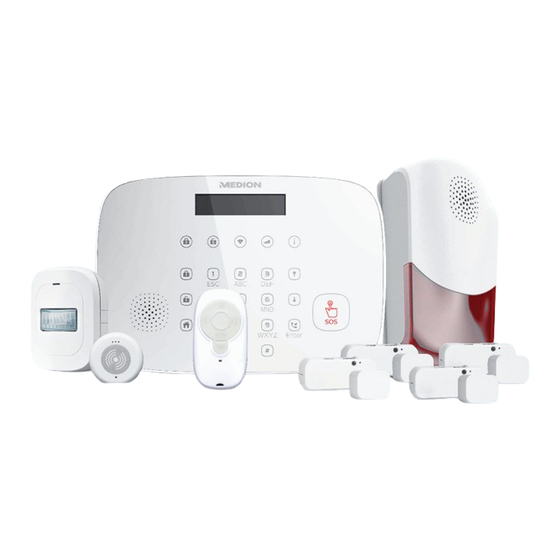

Lieferumfang Lieferumfang GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. − Halten Sie die Verpackungsfolie von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten: 1 Alarmzentrale, inkl.
Systeminformationen Ausfallsicherheit Ausfall eines Endgerätes Der Benutzer wird darüber informiert, wenn ein Gerät ausfällt und um welches Gerät es sich exakt handelt. Alle weiteren Geräte arbeiten weiter.
Systeminformationen Ausfall der Zentrale Die Zentrale wird im Falle eines Stromausfalls durch einen Notstrom-Akku eine gerau- me Zeit weiter versorgt. Der Benutzer wird umgehend darüber in Kenntnis gesetzt. Sollte die Zentrale dennoch komplett ausfallen, kann der Benutzer weiterhin dank Bluetooth LE die Geräte zu Hause ansteuern, obwohl die Zentrale nicht funktioniert. Dafür muss sich der Benutzer jedoch in Reichweite des Bluetooth-Signals der Geräte befi...
Systeminformationen Ausfall des Routers Die Zentrale verbindet sich im Notfall per eingebautem SIM-Karten-Modul mit dem Server. Da die Zentrale auch mit Notstrom läuft, kann die Zentrale auch bei Router-/Netz- werk-/Stromausfall als Alarmsystem weiterarbeiten. Der Benutzer wird dank SIM-Kar- ten-Option in der Zentrale weiterhin mit Nachrichten versorgt. Dank Bluetooth LE kann der Benutzer zu Hause die Geräte in naher Umgebung direkt steuern, da jedes Smartphone einen Bluetooth-Controller eingebaut hat.
Systeminformationen Ausfall des Servers Bei Serverausfall wird das Alarmsystem weiterhin arbeiten, da die Abhängigkeiten der Geräte untereinander in der Zentrale gespeichert sind. Dank SIM-Karten-Modul in der Zentrale kann der Benutzer im Falle einer Alarmmeldung und unter Verwendung einer SIM-Karte immer noch eine Nachricht erhalten. Eine SIM-Karte ist nicht im Lieferumfang enthalten.
Batterien einlegen / austauschen Batterien einlegen / austauschen WARNUNG! Explosionsgefahr! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. − Ersatz nur durch denselben oder einen gleichwertigen Typ. − Nehmen Sie die Batterien aus den Geräten heraus, wenn die Geräte für längere Zeit nicht benutzt werden. Tür-/Fensterkontakt Eine Batterie 3,6 V, Typ 1/2 AA/ER14250 für den Sender ist im Lieferumfang enthalten.
Batterien einlegen / austauschen Erschütterungssensor Eine Knopfzelle (3 V, Typ CR2032) ist im Lieferumfang enthalten. − Gehen Sie mit einem fl achen Gegenstand in die Aussparung am Batteriefachdeckel und hebeln den Deckel ab. − Sollte die Batterie einmal erschöpft sein, tauschen Sie diese durch eine Batterie gleichen Typs aus.
Installation und Montage Außensirene LR6/AA Mignon LR6/AA Mignon LR6/AA Mignon LR6/AA Mignon Wechseln Sie die Batterien nur im deaktivierten Zustand der Alarmanlage. Da der Sabotage-Kontakt beim Einlegen der Batterien nicht gedrückt ist, wird ein Alarm ausgelöst. Um ihn auszuschalten, halten Sie während des Batteriewechsels den Sabotagekontakt gedrückt.
Installation und Montage Die Nutzung des Alarmsystems mit einer SIM-Karte ist dringend empfohlen. Da Push-Nachrichten nicht (nachträglich) ankommen, wenn das Smartphone/ Tablet ausgeschaltet ist oder die App nicht im Hintergrund aktiv ist, ist die SMS-Be- nachrichtigung die zuverlässigere Methode und somit zu empfehlen. Zur vollständigen Verwendung des Alarmsystems muss eine SIM-Karte erworben werden, die für ein GSM-Netzwerk mit einer Frequenz von 850 / 900 / 1800 / 1900 MHz geeignet ist.
Installation und Montage − Stecken Sie den Ausgangsstecker des Stromadapters in den Adapteranschluss des Servicefachs auf der Rückseite der Alarmzentrale (A). Beachten Sie dabei die abgebildete Kabelführung. − Ist die Nutzung einer SIM-Karte gewünscht (B), legen Sie diese jetzt vor dem Ein- schalten des Geräts ein.
Installation und Montage Tür-/Fensterkontakt Der Tür-/Fensterkontakt kann an Türen, Fenstern und anderen, sich öffnenden und schließenden Objekten, angebracht werden. − Reinigen Sie die Montagefl äche. − Sie muss trocken, sauber und fettfrei sein. − Befestigen Sie Magnet und Sender den mitgelieferten Klebestreifen an Rahmen und Flügel der Tür oder des Fensters, wie oben dargestellt.
Installation und Montage Bewegungsmelder − Montieren Sie die Halterung mit Schrau- ben an der Wand und befestigen Sie den Bewegungsmelder an der Halterung. Die Halterung kann für die Änderung von Er- kennungsbereich und -winkel justiert werden. Montagehöhe Es wird empfohlen, den Melder 2,20 – 2,40 Me- 2,4 m ter über dem Boden zu montieren.
Installation und Montage Erschütterungssensor − Platzieren Sie den Erschütterungssensor an einer Stelle, wo er durch Manipula- tion oder Erschütterungen ausgelöst werden kann. − Sie können den Sensor auf eine Scheibe kleben, damit er falls, die Scheibe zer- stört wird, herunterfällt und auslöst. Erst den PIN-Code ablesen, dann montieren und einrichten.
Software (App) installieren und bedienen Bevor Sie die Außensirene an der Wandhalterung befestigen, gehen Sie wie folgt vor: − Lesen Sie den PIN-Code von der Geräte-Rückseite ab. − Binden Sie die Sirene in die App ein. Für die Einrichtung drücken Sie den PAIR-Kontakt auf der Rückseite der Sirene.
Seite 35
Software (App) installieren und bedienen Bitte beachten Sie, dass das Produkt über einen weltweiten Zugriff per Datenverbindung (Internet, mobile Daten) verfügt. Um Ihre Privatsphäre zu schützen und es unberechtigten Personen nicht zu ermöglichen, auf Ihr Alarmsystem zuzugreifen, ist es unbedingt erforderlich, bereits bei der Ersteinrichtung den Zugang für den Cloud-Dienst mit einem individuellen Passwort zu schützen.
Software (App) installieren und bedienen Bedienelemente/Displayanzeigen Cloud-Status Wetterinformation Komponentenstatus Schaltfl äche Einstellungen Schaltfl äche Szenario Schaltfl äche Gerät(e) Komponentensymbol Datum-/Uhrzeit-/Ortsinformation Einstellung Komponente Schaltfl äche Gerät Unter Gerät(e) werden z. B. die eingebundenen Geräte und deren jeweiliger Sta- tus angezeigt (Siehe Abb. oben). −...
Geräte installieren/einbinden − Wischen Sie nach links, um sich den Einzelstatus von gleichen Komponenten anzeigen zu lassen. Schaltfl äche Szenario Unter Szenario können Sie „Wenn-Dann-Schaltungen“ konfi gurieren, die Ihr Ob- jekt in Abhängigkeit der gewünschten Sensorik automatisieren, ohne dass Sie manu- ell eingreifen müssen.
Geräte installieren/einbinden − Geben Sie eine Bezeichnung für den Standort der Alarmzentrale an und weisen Sie der Zentrale einen Namen zu. − Die Zentrale wird nun mit dem Cloud-Server synchronisiert. − Klicken Sie auf OK, um die Installation abzuschließen. Nach Installationsabschluss erfolgt die Aufforderung zur Wahl des Pin-Codes zum De- aktivieren des Systems.
Komponenten einrichten/konfi gurieren Bei deaktivierten Smartphones/Tablets, können Push-Nachrichten nicht übermittelt werden. Nutzen Sie daher die SMS-Benachrichtigungsmethode. Alarmverzögerung Unter Alarmverzögerung stellen Sie die Verzögerung beim Wechsel zwischen den unterschiedlichen Modi ein. Wählen Sie einerseits die Verzögerung, um das Haus zu verlassen zu können, bevor die Sensoren einen Alarm geben.
Komponenten einrichten/konfi gurieren Notfallkontakt Unter Notfallkontakt können Sie Notfallkontakte hinterlegen. In einem Notfall oder bei einem ausgelösten Alarm, werden die Notfallkontakte der Reihenfolge nach kontaktiert. − Speichern Sie zu diesem Zweck mindestens eine Telefonnummer in der Basissta- tion ab. Wenn die Anruffunktion aktiviert ist, das Alarmsystem die hinterlegten Rufnummern im Notfall wählt und das Gespräch angenommen wird, folgt zuerst eine Ansage, um welchen Notfall es sich handelt.
Komponenten einrichten/konfi gurieren Menü der Alarmzentrale (am Gerät) − Um in das Menü Einstellungen zu gelangen, benötigen Sie den Admin-Code (siehe „PIN-Code Einstellung“). − Stellen Sie hier folgende Optionen ein. WLAN Unter WLAN kann in ein anderes WLAN gewechselt werden. −...
Steuerung und Funktionen Display Das Display zeigt während des Startvorgangs die Gerätebezeichnung „MEDION Alarmsystem“ an. Während dieser kurzen Phase dürfen keine Änderungen vorgenommen werden. Nach dem erstmaligen Einschalten der Alarmzentrale wird abgefragt, ob das Alarmsystem mit oder ohne SIM-Karte benutzt werden soll. Anschließend wird die Meldung Pair System 1=Start angezeigt.
Steuerung und Funktionen Home-Modus Ist das Alarmsystem aktiviert und stellen Sie es in den Home-Modus um, werden die Komponenten scharfgestellt, die bei Ihrer physischen Anwesenheit aktiviert sein sol- len. Alle Komponenten in der Normal-Zone sind deaktiviert. Alle in der Home-Zone angemeldeten Komponenten sind deaktiviert. Die Zonen Nor- mal und 24 Stunden bleiben aktiv.
Steuerung und Funktionen Tür-/Fensterkontakt Status-LED Die LED-Leuchte blinkt während des Pairings und signalisiert so, dass die Instal- lation in Kombination mit der App möglich ist. Im Normalbetrieb ist die LED aus. Pair-Kontakt Der Pair-Kontakt dient zur Aktivierung des Pairing-Modus. Damit ist gemeint, dass das Gerät ein Signal sendet, worüber es von der App gefunden werden kann.
Steuerung und Funktionen Nach der erfolgreichen Einbindung in die App dient diese Taste dem Reset. Die Kom- ponenten sind anschließend immer noch mit dem Gateway gekoppelt. Zum voll- ständigen Entfernen muss die Komponente aus der App über den Gerätemanager entfernt werden. Ist der Reset unbeabsichtigt gewesen, kann man den PIN-Code erneut eingeben und das Gerät ist ohne weiteren Aufwand wieder verfügbar.
Steuerung und Funktionen Fernbedienung Status-LED Die LED-Leuchte blinkt während des Pairings und signalisiert so, dass die Installation in Kombination mit der App möglich ist. Im Normalbetrieb ist die LED aus. Pair-Taste Die Pair-Taste dient zur Aktivierung des Pairing-Modus. Dabei sendet das Gerät ein Signal, das von der App registriert wird und so in die App eingebunden werden kann.
Steuerung und Funktionen Wird die SOS-Taste an der Alarmzentrale betätigt, wird der Alarm ausgelöst. Im Falle eines Alarms werden die vorab konfi gurierten Schritte eines Notfalls ausgeführt. On/Off Funktion Durch die On/Off Funktion der Fernbedienung können Sie unkompliziert eine Tastensperre ein- und ausschalten. Zudem verbraucht die Fernbedienung dann im Off-Modus keinen Strom, wodurch sich die Lebensdauer der Batterie verlängern kann.
Steuerung und Funktionen Sabotage-Kontakt Der Sabotage-Kontakt wird automatisch ausgelöst, sobald die Außensirene außerplanmäßig von der Wandhalterung entfernt wird. Dies dient dem Schutz vor einem Diebstahl. App – Alarmzentrale Aktivieren Das Alarmsystem lässt sich bei geöffnetem, Tür-/Fensterkontakt, leere Bat- terie einer Komponente oder bei bereits ausgelöstem Sabotagekontakt der Außensirene oder Alarmzentrale nicht aktivieren.
Systemnachrichten Systemnachrichten Auslösen des Alarms Zustand Ereignis System ist • SOS deaktiviert • Sensor in 24-Stunden-Zone löst aus System ist in • SOS Home-Modus • Sensor in 24-Stunden-Zone oder Normal-Zone löst aus • PAIR-Taste einer Komponente gedrückt • Sabotage Taste einer Komponente nicht mehr gedrückt •...
Systemnachrichten Zustand Ereignis Service Nicht kritisch System ist deaktiviert und • Push-Nachricht • PAIR-Taste einer Komponente gedrückt • SMS • Sabotage Taste einer Komponente nicht mehr gedrückt • Verbindung zwischen Komponente und Zentrale verloren • Batterie der Alarmzentrale nicht verfügbar/defekt •...
Reinigung Reinigung Das Gerät beinhaltet keine zu reinigen oder zu wartenden Teile. HINWEIS! Gefahr von Geräteschaden! − Achten Sie darauf, dass die Alarmzentrale und ihre Komponen- ten nicht verunreinigt werden. − Vermeiden Sie Berührungen mit Wasser oder anderen Flüssigkeiten. − Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Technische Daten Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoff- hof ab. Nehmen Sie vorher die Batterien aus dem Gerät, und geben Sie diese getrennt an einer Sammelstelle für Altbatterien ab.
Technische Daten Stromversorgung Batterie 3,6 V, Typ 1/2 AA/ER14250 Erschütterungssensor Allgemein Gesamtgewicht (ca.) Betriebs temperatur 0 °C bis 40 °C Luftfeuchtigkeit während des Betriebs 5 % bis 85 % Abmessungen: ca. 35 x 33 x 9 mm Stromversorgung Batterie Knopfzelle (3 V, Typ CR2032) Fernbedienung Allgemein Gesamtgewicht (ca.)
Mit diesem Gerät wurden folgende Funkausstattungen ausgeliefert: • Wireless LAN • Bluetooth • GSM Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grund- legenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet: • RE-Richtline 2014/53/EU • Öko-Design Richtlinie 2009/125/EG •...
Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
