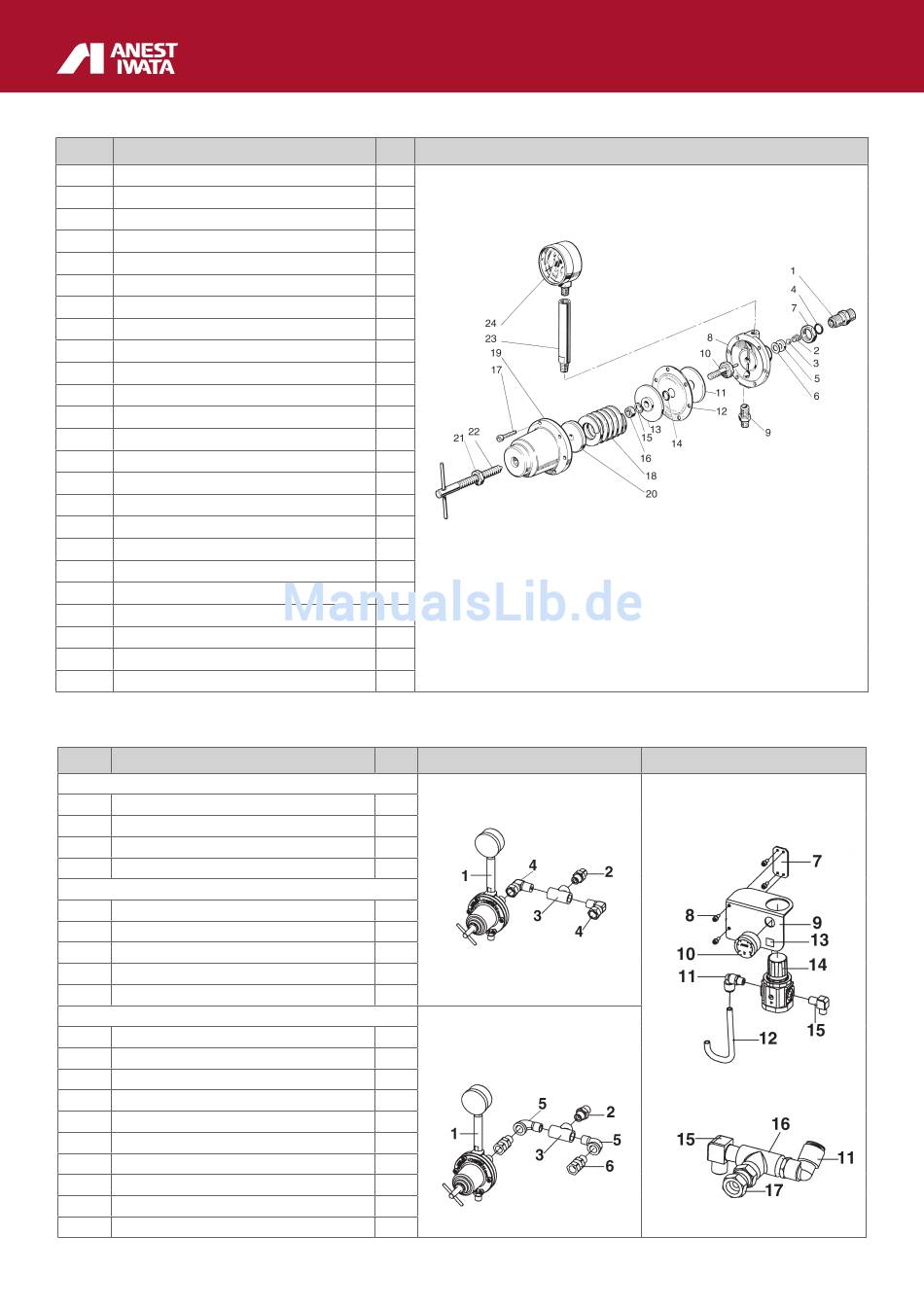

10.3 MATERIALDRUCKREGLER - A) PR-5BL | PR-5BLN
Pos.

Beschreibung

1 ANSCHLUSS G3/8"
2 VENTILFEDER
3 HARTMETALLKUGEL
4 O RING
5 HARTMETALLSITZ
6 DICHTUNG
7 SECHKANTMUTTER
8 KÖRPER / GEHÄUSE
9 ANSCHLUSSSTÜCK G1/4"-G3/8"
10 MEMBRANSCHRAUBE
11 MEMBRANHALTER
12 MEMBRAN
13 MEMBRANSTOPPER
14 O RING
15 FEDERRING
16 SECHSKANTMUTTER
17 BOLZEN MIT UNTERLEGSCHEIBE
18 EINSTELLFEDER
19 MEMBRANKAPPE
20 FEDER STOPPER
21 SECHSKANTMUTTER
22 EINSTELLSCHRAUBE
23 STEIGLEITUNG
24 MANOMETER
10.4 ZWEIFACHANSCHLUSS - (WAHLFREI)
Pos. Beschreibung
ALUMINIUM TYP
1

MATERIALDRUCKREGLER

2
ANSCHLUSS
3 T-ANSCHLUSS
4 "L" ANSCHLUSS
EDELSTAHL TYP
1
MATERIALDRUCKREGLER
2 ANSCHLUSS
3 T-ANSCHLUSS
5
"L" ANSCHLUSS
6 ANSCHLUSS M-F
ALLE TYPEN
7
UNTERPLATTE
8
BOLZEN
9 PLATTE
10 MANOMETER
11
L-ANSCHLUSS
12 ROHR
14

LUFTDRUCKREGLER

15
"L" ANSCHLUSS
16
T-ANSCHLUSS
17 ANSCHLUSS M-F
30
#
#
•
#
#
1
ALUMINIUM TYP
1
1
2
1
1
1
2
2
1
EDELSTAHL TYP
4
1
1
2
1
1
2
1
1
ALLE TYPEN
