- Schließen Sie den Notstromakku polrichtig (Rot an Plus, Schwarz an Minus) über die
Akku-Anschlussleitungen an.
Im normalen Betrieb wird der Akku via Ladeelektronik durch das Netzteil geladen, das
die Hauptstromversorgung übernimmt.
Im Alarmfall erfolgt in erster Linie die Stromversorgung aus dem Akku, um auch bei einem
provozierten Netzausfall Alarm geben zu können.
Bei Netzausfall erfolgt die vollautomatische Umschaltung von Netz- auf Akkubetrieb. Die
entsprechenden Status-LEDs (Akku/Netz) auf der Frontseite zeigen die jeweils aktive
Spannungsversorgung an.
- Schließen Sie über BU1 ein unstabilisiertes Netzteil (12 V/500 mA, ELV-Nr. 223-06) oder
eine stabilisierte Gleichspannung zwischen 15 und 24 V an.

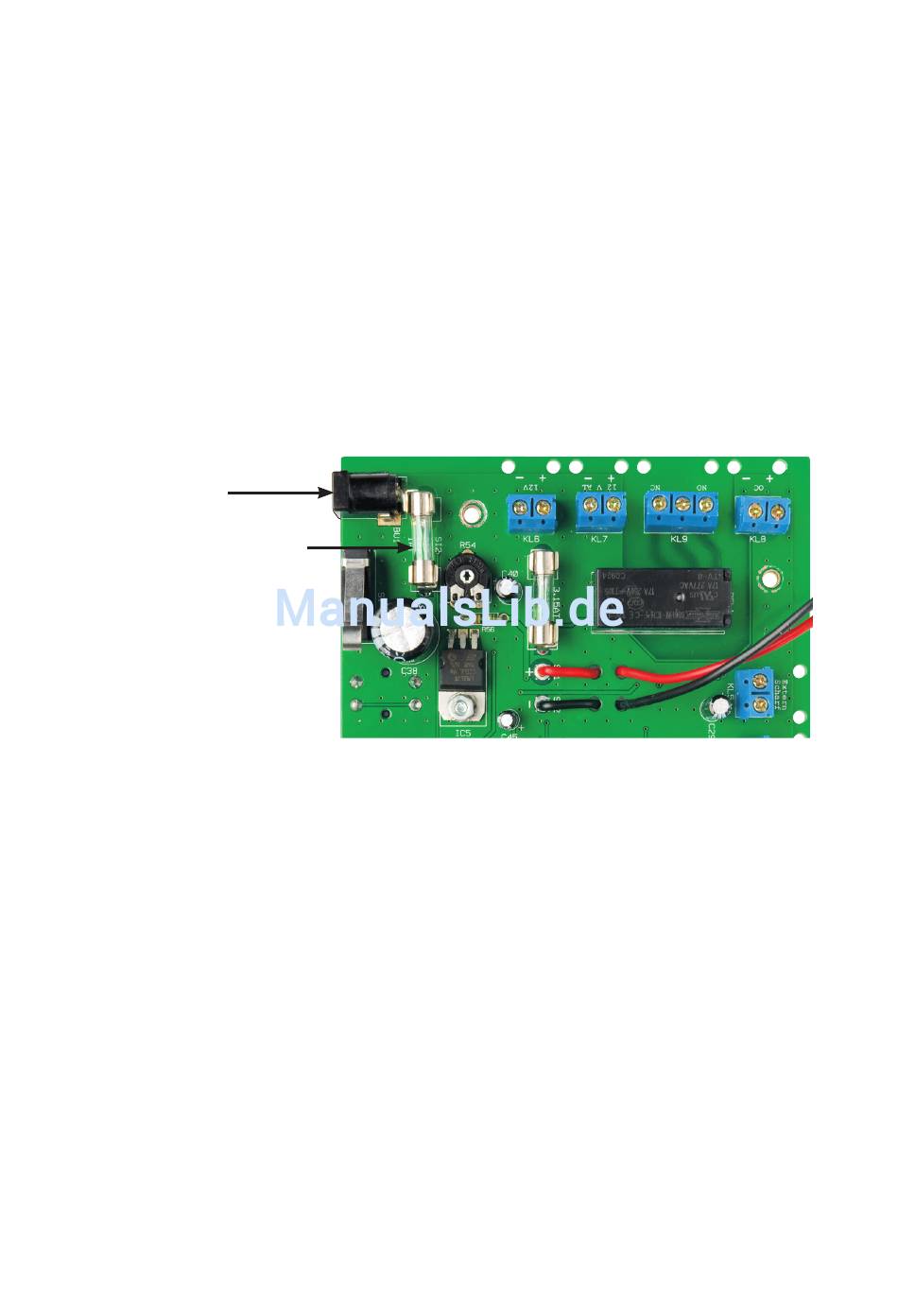

Hohlstecker-
Buchse BU1
Netzteilsicherung 1A,
im Störungsfall nur
gegen bau- und wert-
gleiche Sicherung
(1 A, T/250 V, 5 x 20)
auswechseln.
- Jetzt leuchtet die LED „Netz" im Anzeigefeld auf der Frontseite auf. Die zuvor leuchtende
LED „Akku" verlischt.
4.4. 12-V-Dauerspannungs-Ausgang, Störungsanzeige, Sicherungswechsel
Zur Versorgung externer Geräte wie Melder oder Alarmgeräte, steht an KL 6 (12V) eine
Gleichspannung von 12 V zur Verfügung, die dauerhaft mit 100 mA im Überwachungs-
zustand und im Alarmfall mit bis zu 3 A belastet werden kann.
- Schließen Sie die Geräte parallel unter Beachtung der richtigen Polarität an KL6 an.
Der Ausgang ist über SI1 mit 3,15 A abgesichert. Eine defekte Sicherung wird auf der
Frontplatte über das Aufleuchten der LED „Störung" angezeigt.
- Wechseln Sie im Störungsfall die Sicherung gegen eine bau- und wertgleiche Sicherung
(3,15 A T/250 V, 5 x 20) aus.
7
