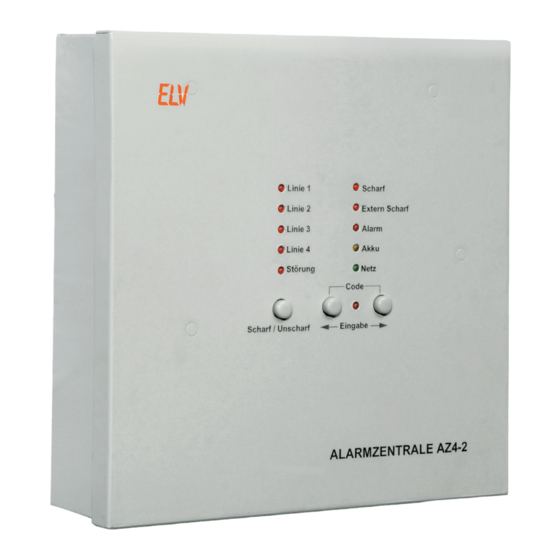

Alarmzentrale
AZ4-2
Bedienungsanleitung
ELV AG • PF 1000 • D-26787 Leer
Telefon 0491/6008-88 • Telefax 0491/6008-244
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elv AZ4-2

  • Seite 1 Alarmzentrale AZ4-2 Bedienungsanleitung ELV AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
  • Seite 2: Inhaltsverzeichnis

    Technische Daten, Entsorgung ..................16 1. Ausgabe Deutsch 05/2010 Dokumentation © 2010 ELV Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elek- tronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
  • Seite 3: Beschreibung/Funktion

    1. Beschreibung/Funktion Bei der AZ4-2 handelt es sich um eine mit modernster Mikroprozessor-Technologie reali- sierte Alarmzentrale mit 4 voneinander unabhängigen Differential-Linien (Alarmschleifen), die wahlweise unverzögert oder verzögert arbeiten können. Neben einem potentialfreien Relaisausgang (1x Um) stehen zusätzlich ein Spannungs- ausgang und ein Open-Collector-Ausgang zur Verfügung. Die Alarmzeit ist zwischen 30 Sekunden und 3 Minuten einstellbar.
  • Seite 4: Sicherheits-, Anschluss-, Betriebs- Und Wartungshinweise

    System. Wie bei allen technischen Systemen können jedoch unvorgesehene interne und externe Störeinflüsse zu Störungen und Ausfällen führen. - Der empfohlene Einsatzbereich der AZ4-2 ist die private Ebene, also der Einsatz in abgeschlossenen Wohnungen und Einfamilienhäusern (versicherungstechnisch: „kleines Risiko”).
  • Seite 5: Installation

    4. Installation 4.1. Anschluss-, Bedien- und Anzeigeelemente (intern)
  • Seite 6: Gerätemontage

    Montage ist der Deckel mit der montierten Leiterplatte auch ganz abnehmbar. - 4 versenkte Bohrungen im Bodenblech, die gleichzeitig einen Wandabstand von 2,5 mm gewährleisten, dienen zur Wandmontage des Gehäuses der AZ4-2. Zuerst wird das Gehäuse-Unterteil als Schablone zum Anzeichnen der erforderlichen Bohrlöcher genutzt.
  • Seite 7: 12-V-Dauerspannungs-Ausgang, Störungsanzeige, Sicherungswechsel

    Bei Netzausfall erfolgt die vollautomatische Umschaltung von Netz- auf Akkubetrieb. Die entsprechenden Status-LEDs (Akku/Netz) auf der Frontseite zeigen die jeweils aktive Spannungsversorgung an. - Schließen Sie über BU1 ein unstabilisiertes Netzteil (12 V/500 mA, ELV-Nr. 223-06) oder eine stabilisierte Gleichspannung zwischen 15 und 24 V an. Hohlstecker-...
  • Seite 8: Alarmausgänge

    4.5. Alarmausgänge Alarm-Relaisausgang Sobald es an einer Alarmlinie zur Alarmauslösung kommt, schaltet der Wechselkontakt des potentialfreien Relaisausgangs entsprechend der für diese Alarmlinie eingestellten Alarmverzögerung. - Schließen Sie die Alarmeinrichtung (Sirene, Schalteingang eines Telefonwählgerätes usw.) entsprechend dessen Anforderungen an KL9 an. Kontakt NO: im Überwachungszustand offen, im Alarmzustand geschlossen Kontakt NC: im Überwachungszustand geschlossen, im Alarmzustand offen Die maximale Kontaktbelastbarkeit beträgt 42 V/10 A...
  • Seite 9: Alarmlinien

    Öffner (NC) oder einem Schließer (NO) als Alarmkontakt (siehe Anschlussbeispiele) ausgestattet sind. Der Gesamt-Schleifenwiderstand muss bei der AZ4-2 immer 10 kΩ betragen, wobei die Widerstände innerhalb der Schleife auch aufgeteilt werden dürfen (z. B. 10x 1 kΩ).
  • Seite 10 2. Anschluss eines FS20-Empfängers mit potentialfreiem Relaiskontakt Unter Einbindung eines Funk-Systems wie des FS20-Systems können auch weit entfernte Melder in die Meldelinie eingebunden werden, z. B. Funk-Bewegungsmelder. Das Beispiel zeigt den Einsatz des FS20-Universal-Empfängers. Anschluss des FS20-Universal- Empfängers an einer beliebigen Meldelinie, hier als Öffner (NC) Anschluss des FS20-Universal- Empfängers an einer beliebigen...
  • Seite 11: Linie „Extern Scharf

    Alarmlinie 4 (24-Stunden-Schleife) Die Alarmlinie 4 dient zum Anschluss von Alarmsensoren wie Rauchmeldern, Gassen- soren oder ähnliche Melder, die rund um die Uhr zur Alarmauslösung dienen, auch bei „unscharf” geschalteter Anlage. Alarmlinie 4 arbeitet vom Funktionsprinzip wie die Alarm linien 1 bis 3 mit einem Schlei- fenwiderstand von 10 kΩ, aber ohne Alarmverzögerung.
  • Seite 12: Konfiguration Und Bedienung

    Alarmzentrale erfolgen, ist zum Verlassen des gesicherten Bereichs eine Scharfschaltverzögerung erforderlich. Diese Verzöge rungs zeit ist bei der AZ4-2 im Bereich von 0 bis 180 Sekun den in 30-Se- kunden-Schritten konfigurierbar. Nach der Scharf schaltung verbleibt somit eine ausreichende Zeit zum Verlassen des gesicherten Objekts.
  • Seite 13: Gehäuse-Sabotagekontakt

    • Die Spannung am 12-V-Dauerspannungsausgang liegt nicht an (z. B. Sicherung de- fekt). 5.3. Gehäuse-Sabotagekontakt Das Gehäuse der Alarmzentrale AZ4-2 ist mit einem internen Sabotageschutz-Schalter ausgestattet. Sobald das Gehäuse der Alarmzentrale geöffnet wird, erfolgt sofort und unverzögert eine Alarmauslösung. 5.4. Bedeutung der LED-Anzeigen auf der Frontplatte Linie 1 bis Linie 4 Sowohl im „scharfen“...
  • Seite 14: Konfiguration

    5.5. Konfiguration Zur Konfiguration werden die Tasten und LED-Anzeigen auf der Platine innen im Gerät eingesetzt (siehe Seite 5). Nach der Konfiguration ist das Gerät mit zwei Schrauben und U-Scheiben auf der rechten Seite zu verschließen! Alarmlinie aktivieren oder deaktivieren - Mit der Taste „Auswahl“...
  • Seite 15: Bedienung Im Betrieb

    Pfeiltaste, 4x rechte Pfeiltaste betätigen) - Nach Eingabe der letzten Ziffer des Sicherheitscodes ist erneut die Taste „Scharf/ Unscharf“ zu betätigen (Code-LED verlischt). - Bei korrekt eingegebenem Code wird die AZ4-2 in den unscharfen Zustand geschaltet und die LED „Scharf“ verlischt.
  • Seite 16: Entsorgungshinweis

    6. Technische Daten Meldelinien: 4 voneinander unabhängige Linien, wahlweise verzögerter oder unverzögerter Alarm, einzeln deaktivierbar Scharfschaltung intern: ..........nach Code-Eingabe über Taster Scharfschalt-Code: ............... frei wählbar, 3- bis 6-stellig Scharfschaltung extern: ..........über zusätzliche Differential-Linie Scharfschaltverzögerung:........einstellbar von 0 bis 180 Sekunden in 30-Sekunden-Schritten Alarm-Ausgänge: potentialfreies Relais, 1x Um (NO/NC), Spannungsausgang 12 V/1 A, Open-Collector-Ausgang, max.
