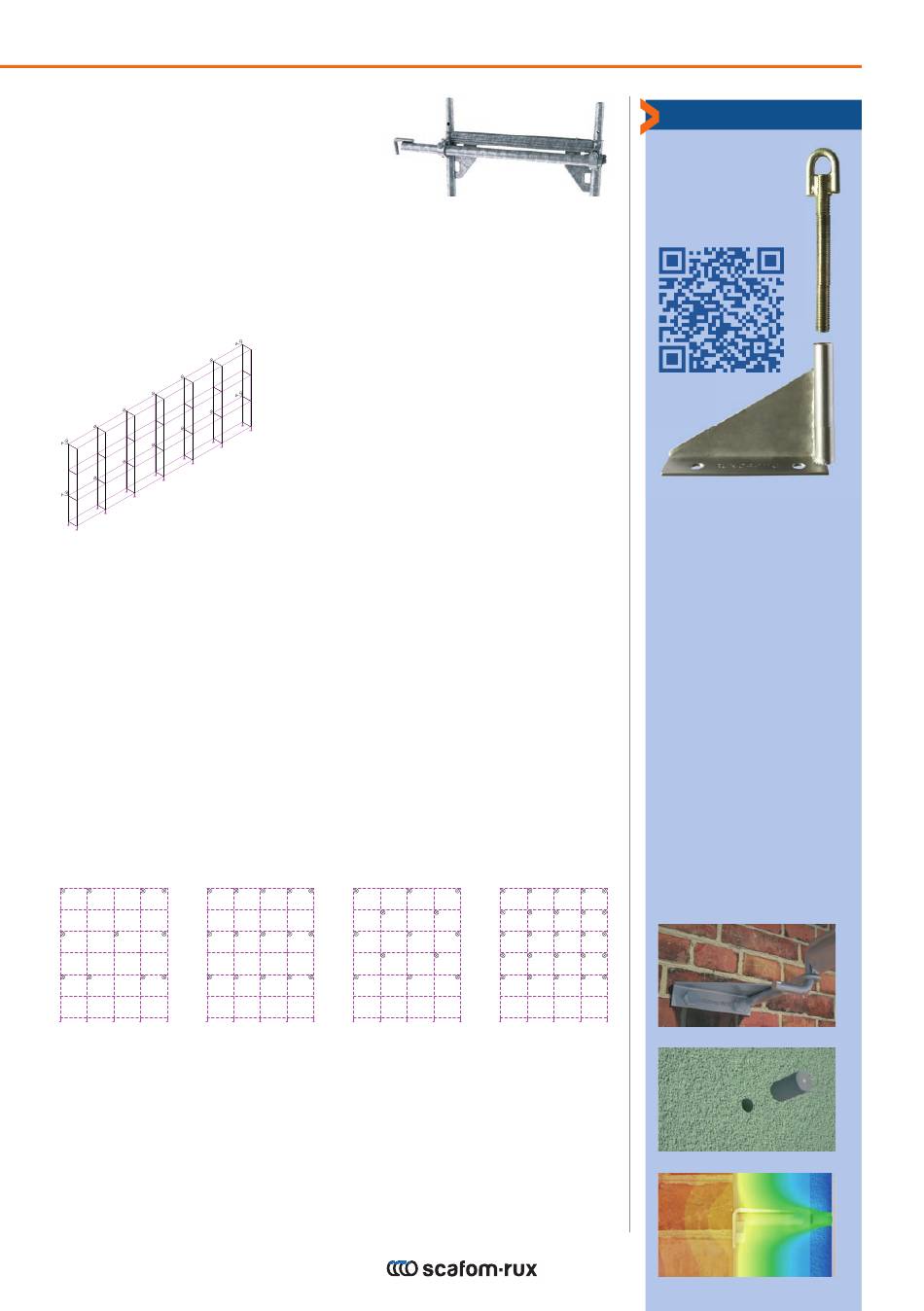

Abbildung 5.2: Verankerungsmittel (Beispiel)
Anmerkung: Die Verankerungsmittel und der Verankerungsgrund müssen unbe-
dingt die geforderten Belastungen der Gerüstkonstruktion aufnehmen können.
Diese Belastungen müssen berechnet werden bzw. sind den Regelausführungen in
Anhang II zu entnehmen.
Abbildung 5.3: Verankerungsmittel
Die Anzahl der Verankerungsmittel muss berechnet werden bzw. ist aus einer der
Regelausführungen zu entnehmen.
Die Verankerungsmittel sind nach einem bestimmten Muster über das gesamte
Arbeitsgerüst zu verteilen.
Je nach erforderlicher Anzahl gibt es im Wesentlichen vier unterschiedliche
Ankerraster, die in Abb. 5.4 aufgeführt sind:
· alle acht Meter und vier Meter an den äußeren Ständern
· vier Meter oder vier Meter versetzt
· zwei Meter, Verankerungsmittel alle zwei Meter an jedem Knoten
8 m
Abbildung 5.4: Ankerraster
4 m 4 m versetzt
Aufbau- und Verwendungsanleitung FRAMESCAFF
2 m
TIPP
VA-Permanentanker
die dauerhafte und
wiederverwendbare
Wandbefestigung
Der Scafom-rux-VA-
Permanentanker aus
rostfreiem V2A-Stahl
wird vorzugsweise bei
Dämmarbeiten eingesetzt.
Er verbleibt, wie in DIN
4426 gefordert, danach als
dauernde Befestigungsein-
richtung am Gebäude.
Die ausspindelbare Augen-
schraube kann Wandauf-
bauten von ca. 15 bis 25 cm
überbrücken.
Das Verschließen der
Bohrungen wird nachher
mit überstreichbaren und
wasserdichten PU- Ver-
schlussstopfen hergestellt.
