5. Verankerungen und Versteifungen

Freistehende Gerüstkonstruktionen sind instabil und müssen stets an einer
tragfähigen Fassade verankert werden.
Arbeitsgerüste sind aufgrund der Verbindung von losen Bauteilen von Natur aus
als System wenig standsicher und belastbar. Um eine stabile und belastbare Kon-
struktion herzustellen, sind daher spezielle zusätzliche Bauteile zur Stabilisierung
erforderlich.
Die Stabilisierung von Fassadengerüsten ist in den nachfolgenden vier
Gerüstabschnitten herzustellen:
a) Stabilisierung der Abschnitte, die sich senkrecht zur Fassade befinden
b) Stabilisierung der innen liegenden Abschnitte, die parallel zur Fassade verlaufen
c) Stabilisierung der außen liegenden Abschnitte, die parallel zur Fassade verlaufen
d) Stabilisierung der horizontalen Gerüstabschnitte
a

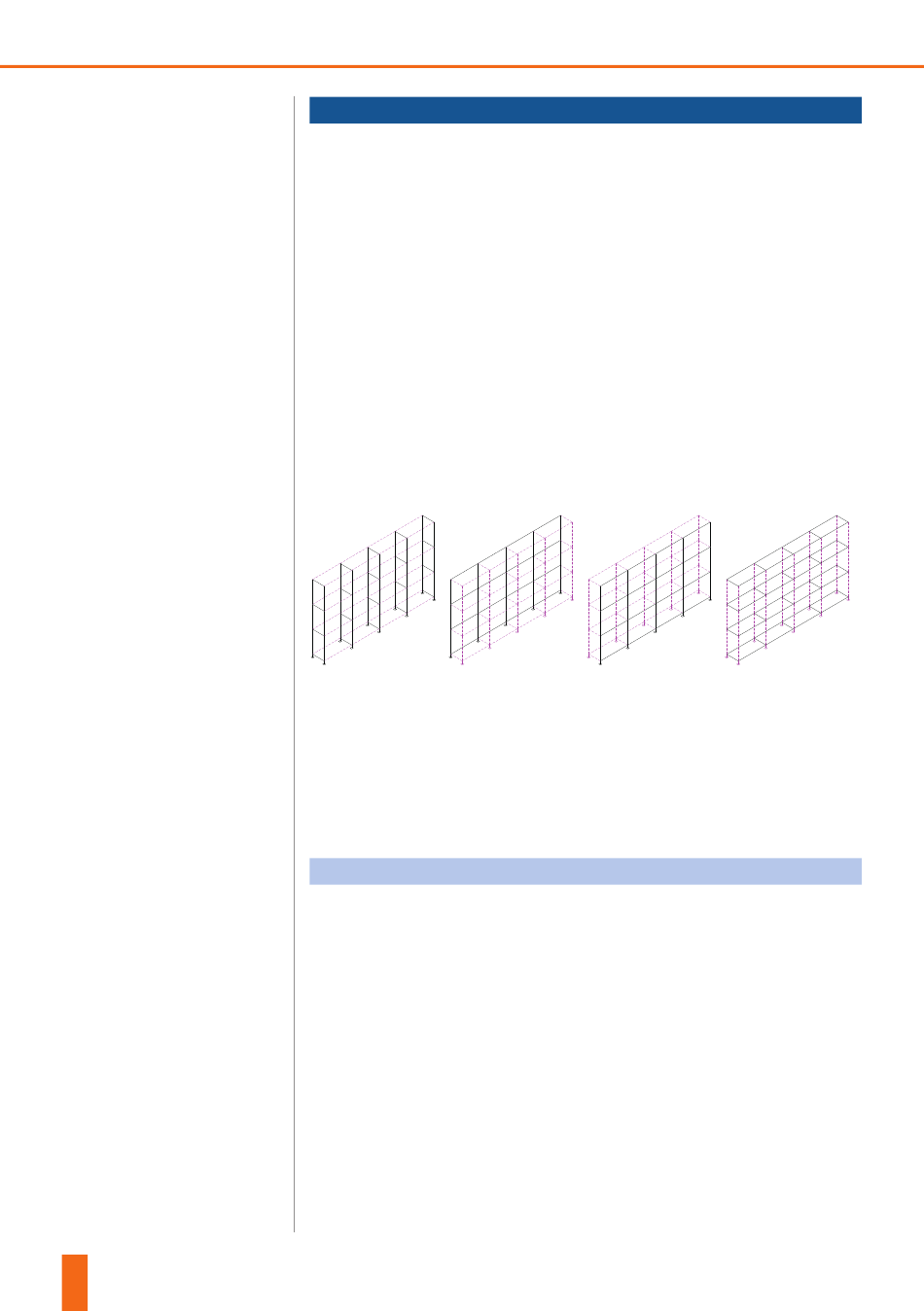

Abbildung 5.1: Abschnitte des Fassadengerüstes
Für die Stabilisierung der Abschnitte a) und b) werden Anker (oder Veranke-
rungsmittel) und V-Anker, für Abschnitt c) Vertikaldiagonalen und für Abschnitt d)
Gerüstbelag verwendet.

5.1 Verankerungen

Zur Stabilisierung des Arbeitsgerüstes senkrecht zur Fassade werden Veranke-
rungsmittel verwendet, die an jeder Ständerreihe befestigt werden müssen.
Die Verankerungsmittel sind für die allgemeine Standsicherheit des Arbeitsgerüs-
tes zuständig (verhindern ein Umkippen).
Ein Verankerungsmittel setzt sich zusammen aus:
· Verankerungsrohr mit einem speziellen Haken zur Befestigung am
Verankerungswerkzeug
· Kupplungen zur Befestigung des Verankerungsrohrs mit dem Gerüstbaum
· Verankerungswerkzeug zur Befestigung des Verankerungsrohrs an einer
tragfähigen Fassade
Die Verankerungsmittel werden mit Kupplungen am inneren und äußeren Ständer
mit geringem Abstand (< 0,30 m) zur Oberkante des Vertikalrahmens befestigt
(vgl. Abbildung 5.2).
