Aufbau- und Verwendungsanleitung FRAMESCAFF
16
7.2.4 Vertikalrahmen
Rahmen auf die Fußspindel mit dem vorge-
gebenem Abstand zur Wand auflegen und
beide Rahmen mit Geländer zur Stabilisierung
sichern. Die Rahmen in beide Richtungen
horizontal ausrichten.

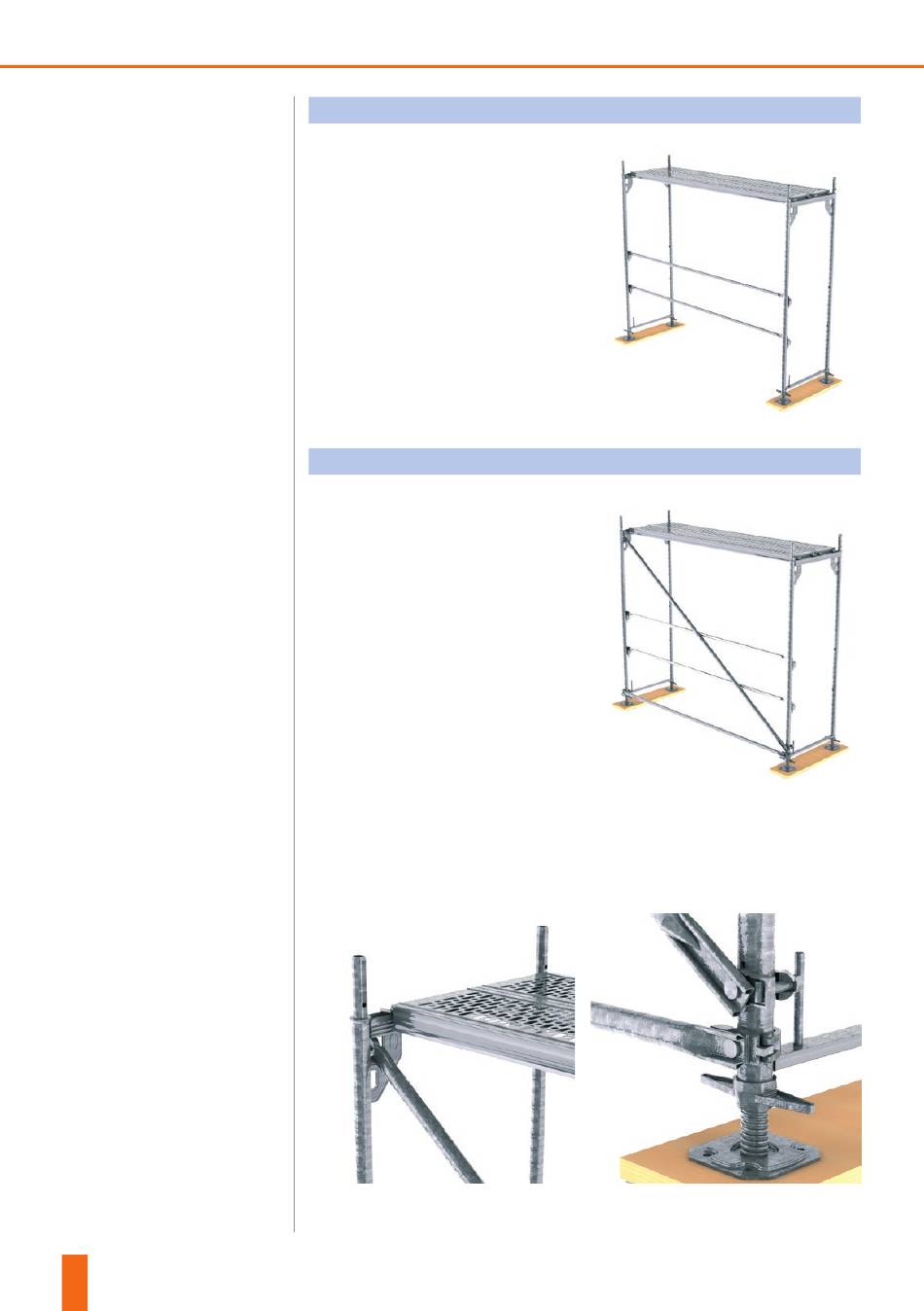

Abbildung 7.2.3
7.2.5 Belagfläche und Diagonalen / Streben
Das erste Gerüstfeld wird abgeschlossen
mit dem Einbau der Belagfläche in die
U-Profile oben auf dem Rahmen und dem
Einbau der Vertikaldiagonale und der
Horizontalstrebe, vgl. Abb. 7.2.4.
Abbildung 7.2.4
Die Vertikaldiagonale wirf in der oberen Ecke des Rahmens eingebaut und am
Rahmen durch Feststellen der Kupplung am unteren Ende der Diagonale befestigt,
vgl. auch Abb. 7.2.4a und b. Durch Schieben der Kupplung auf dem Rahmenstän-
der wird der Rahmen senkrecht stehend aufgestellt.
Abbildung 7.2.4 a
www.scafom-rux.de
Techn. Änderungen vorbehalten
Abbildung 7.2.4 b
Stand: März 2010
