Aufbau- und Verwendungsanleitung FRAMESCAFF
Grundelemente
3.1 Fußspindel

3.2 Vertikalrahmen

3.3 Horizontalstrebe

3.4 Vertikaldiagonale
3.5 Geländer
3.6 Doppelstirngeländer
3.7 Bordbrett
3.8 Stirnbordbrett
3.9 Geländerpfosten
3.10 Stirngeländerrahmen

3.11 Durchstiegstafel

3.12 Belagbohle aus Stahl

3.13 Anker

3.14 Fußtraverse
4

3. Grundelemente FRAMESCAFF

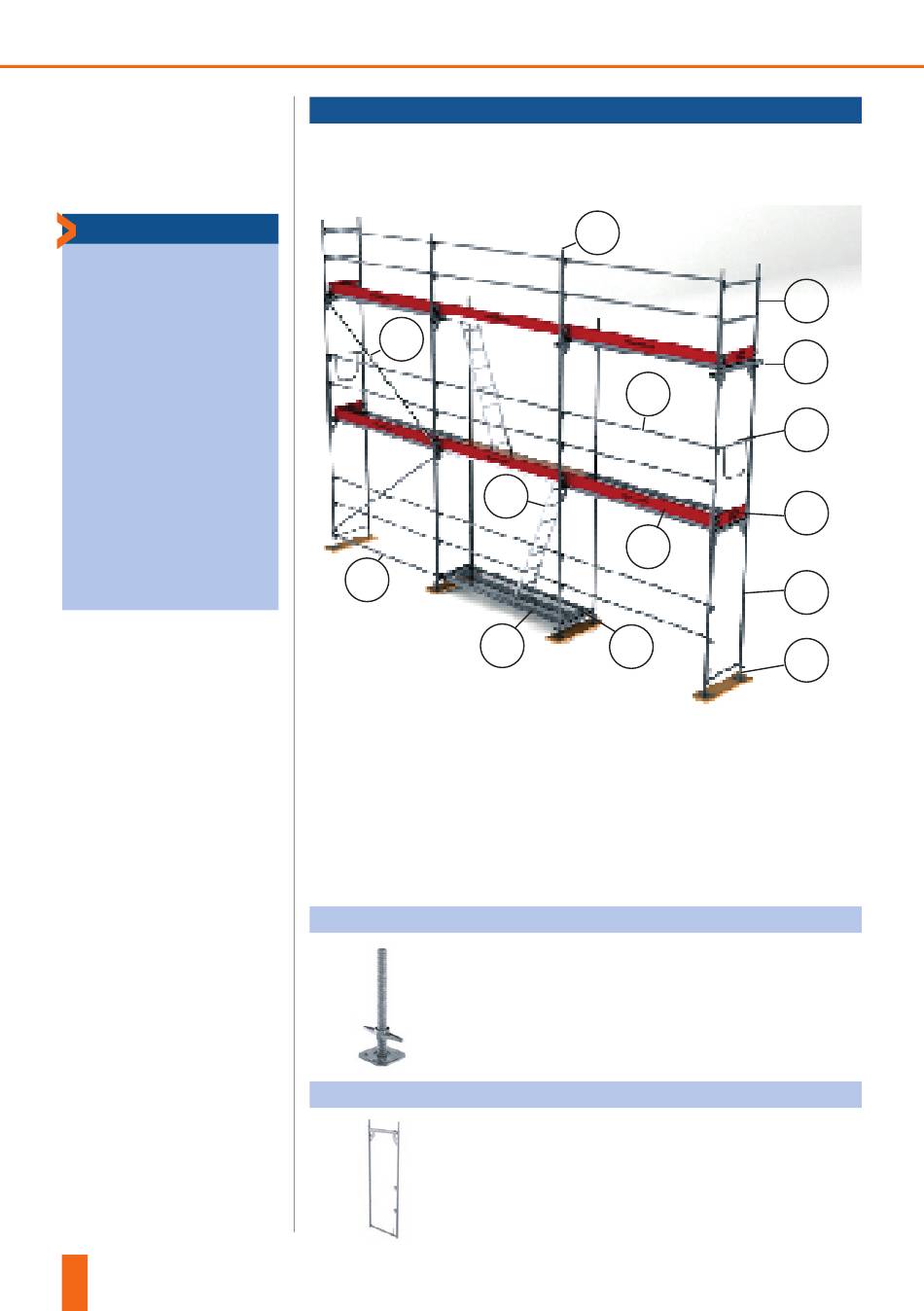

In Abb. 3.1 ist zur Veranschaulichung ein Framescaff Arbeitsgerüst abgebildet.
3.4
3.3
Abbildung 3.1:
Gerüstkonstruktion (Beispiel)
Ein Arbeitsgerüst FRAMESCAFF kommt mit wenigen Grundelementen aus. Die
Montage ist denkbar einfach und schnell. Mit wenigen Handgriffen entsteht ein
sicherer Arbeitsplatz in der Höhe für die unterschiedlichsten Anwendungsgebiete.
3.1 Fußspindel
Die Fußspindel dient zur Nivellierung der Rahmen.
3.2 Vetikalrahmen
Der Vertikalrahmen trägt die Belagflächen und leitet die
Vertikalkräfte des Gerüsts bis zum Boden weiter. Die
Seitenschutzteile werden an den Vertikalrahmen befestigt.
www.scafom-rux.de
3.9
3.5
3.11
3.7
3.12 3.14
Stand: März 2010
Techn. Änderungen vorbehalten
3.10
3.13
3.6
3.8
3.2
3.1
