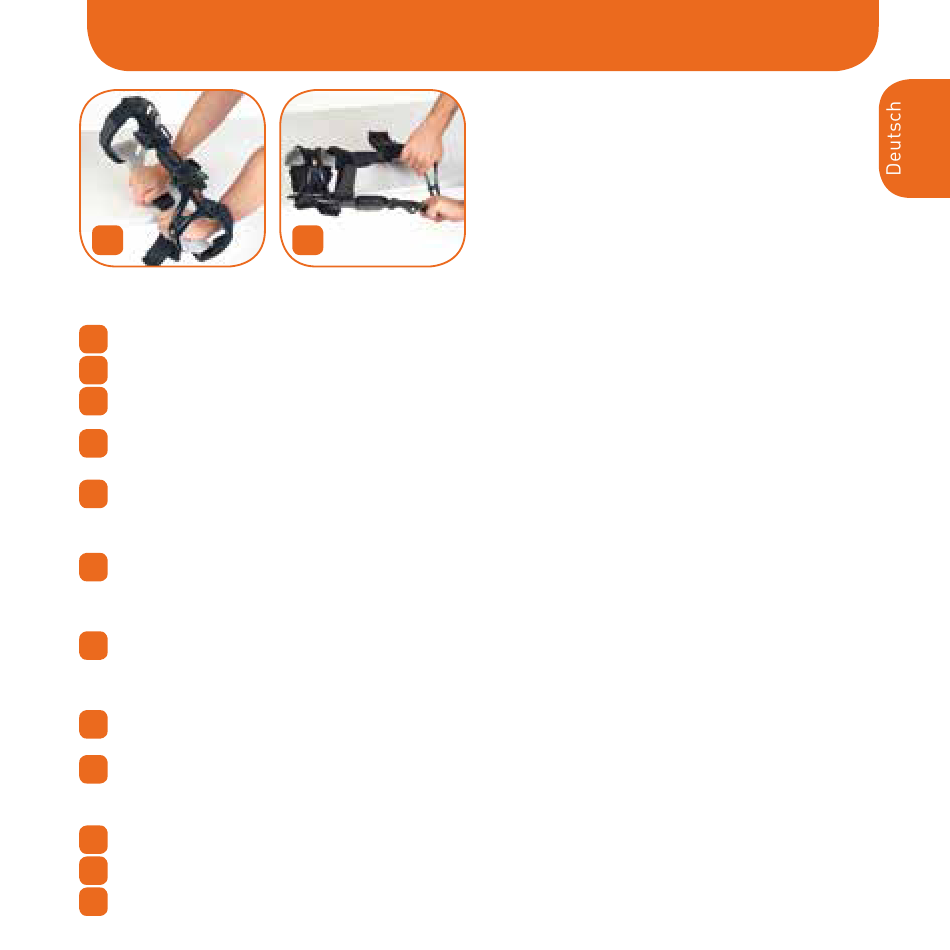

ORTHOSERVICE RO+TEN pluspoint 3 Gebrauchsanweisung Seite 7

A N P A S S E N F Ü R D E N A R Z T / T E C H N I K E R
1
EINSTELLUNG DER FLEXION-EXTENSION
NUR PP3
A
Die Schrauben, die die Flexions-/Extensionskeile im Sitz blockieren, aufschrauben (Abb. H)
Die eventuell bereits eingeführten Keile herausnehmen.
B
Die Keile mit der gewünschten Flexion/Extension (Abb. I) einführen, so dass die in den Kei-
C
len vorliegenden Kerben mit den in der Knieorthese vorliegenden Sitzen übereinstimmen.
D
Die Schrauben einführen und überprüfen, dass sie gut in den Sitz eintreten.
Fest anziehen (Abb. H).
E
Überprüfen, dass die verwendeten Flexions- oder Extensionskeile bei beiden Gelenken
dieselbe Gradzahl haben.
NUR PP4
A
Die beiden Deckelhälften des Gelenks verschieben und öffnen
(Abb. L), das Fixierelement herausnehmen (Abb. M) und die Stifte an die
gewünschte Gradzahl setzen (Abb. N)
B Fixierelement in der Mitte wieder einsetzen (Abb. M) und die beiden Deckelhälften in die
Mitte verschieben, bis sie mit einem hörbaren Klick einrasten (Abb. L)
IM FALLE DER EINSTELLUNG – 0°/10°/20°/30°
Erst den Extensionskeil (der mit einer Kerbe) und dann den Flexionskeil
F
(denjenigen mit zwei Kerben) einführen.
G
Falls beim Einführen des zweiten Keils Probleme auftreten, eventuell
den störenden Lack an der Knieorthese abkratzen oder die Kerben des Keils feilen.
ENTFERNEN DER GURTFÜHRUNGEN (BEI BEDARF)
H
Die Polsterung vom Rahmen entfernen;
I
Von innen die der zu entfernenden Schnalle zugehörige Schraube lösen;
Die Niete und die Schnalle herausziehen.
L
